Markiergerät e-mark create

3.3 Bestandteile

Markiergerät:
Hauptkomponenten des e-mark create
Nr. Beschreibung
(1)
Deckel
(2)
Light-Guide
(3)
Laufrollen
(4)
Ein-/ Aus-Schalter
(5)
Positionsmesser
(6)
Druckkopf
HINWEIS
CODI Standard 1.0
Betriebs- und Wartungsanleitung
Kapitel 3 Beschreibung
2
3
4
5
6
7

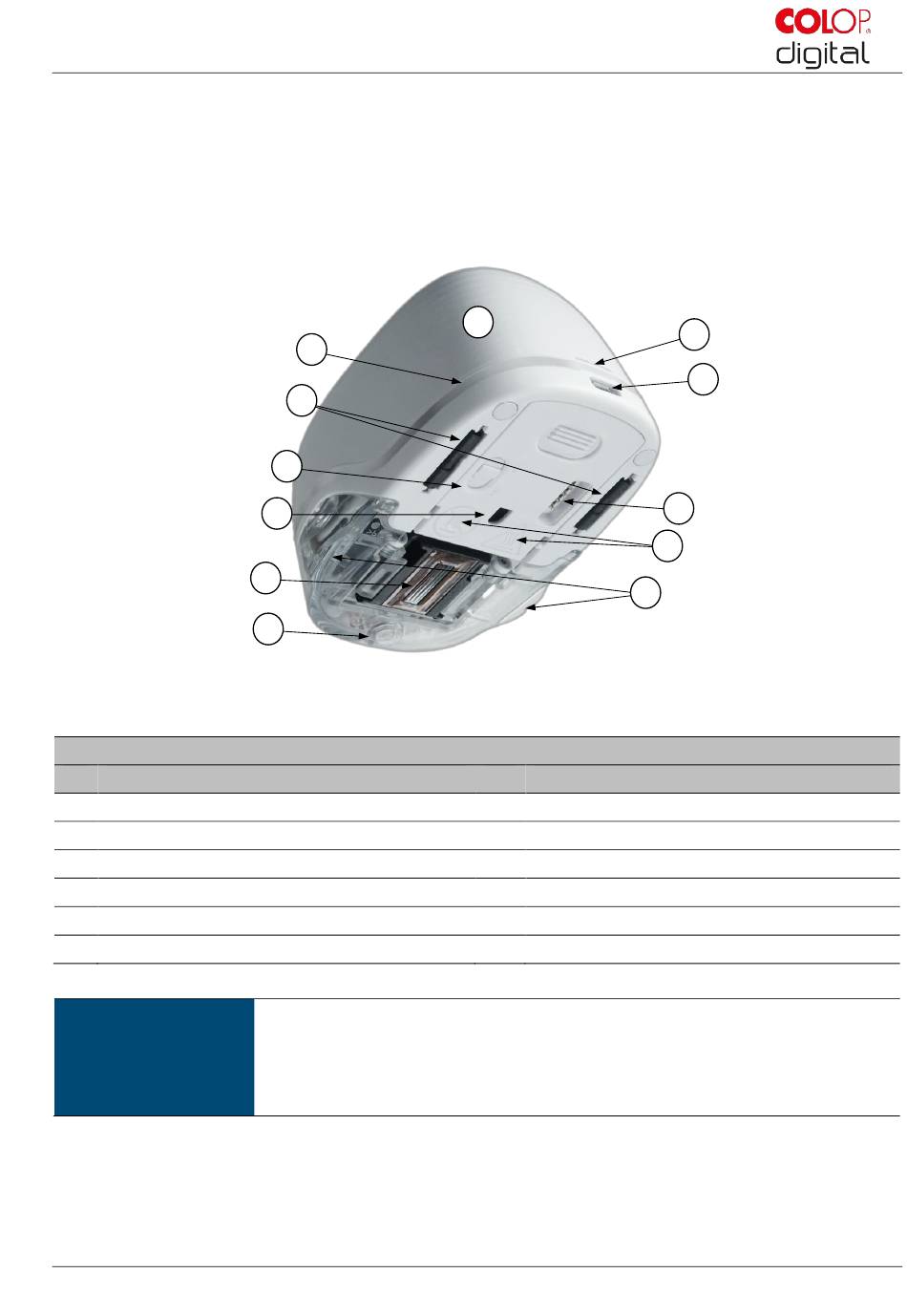

Abb. 4: Aufbau des Markiergeräts
*Der USB-Anschluss ist für den e-mark create gesperrt. Die Funktion ist nur
für den COLOP e-mark und nicht für den COLOP emark create freigegeben.
Unterseite
1
Nr. Beschreibung
(7)
Magnet
(8)
Deckel-Öffnung
(9)
USB-Anschluss*
(10) Kontakte (Verbindung mit Docking-Station)
(11) Sicherheitshinweise
(12) Lasche zur Druckpositionsanzeige
8
9
10
11
12
