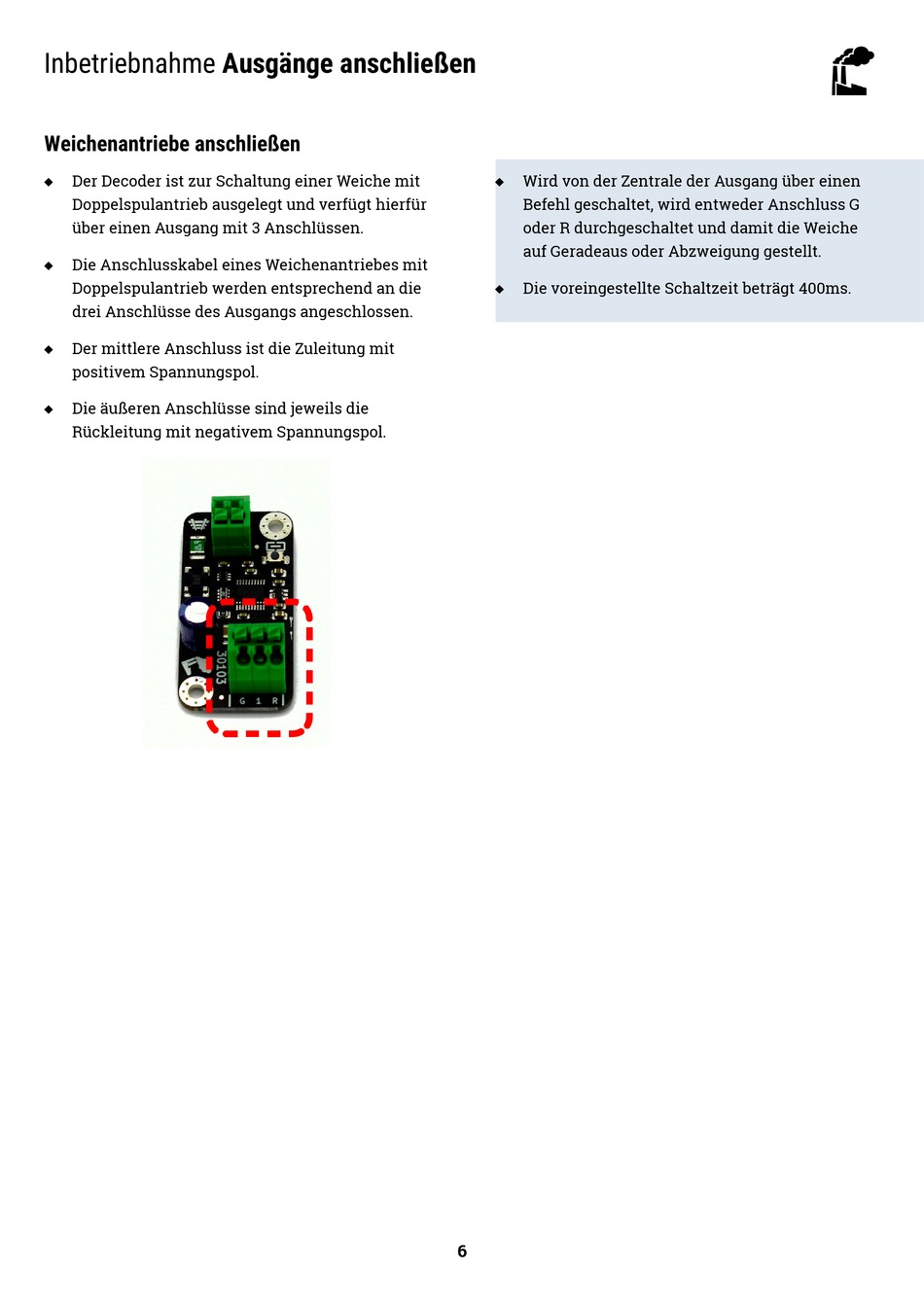

Inbetriebnahme Ausgänge anschließen
Weichenantriebe anschließen
Der Decoder ist zur Schaltung einer Weiche mit
Doppelspulantrieb ausgelegt und verfügt hierfür
über einen Ausgang mit 3 Anschlüssen.
Die Anschlusskabel eines Weichenantriebes mit
Doppelspulantrieb werden entsprechend an die
drei Anschlüsse des Ausgangs angeschlossen.
Der mittlere Anschluss ist die Zuleitung mit
positivem Spannungspol.
Die äußeren Anschlüsse sind jeweils die
Rückleitung mit negativem Spannungspol.
Wird von der Zentrale der Ausgang über einen
Befehl geschaltet, wird entweder Anschluss G
oder R durchgeschaltet und damit die Weiche
auf Geradeaus oder Abzweigung gestellt.
Die voreingestellte Schaltzeit beträgt 400ms.
6
