TECHNICAL DETAILS

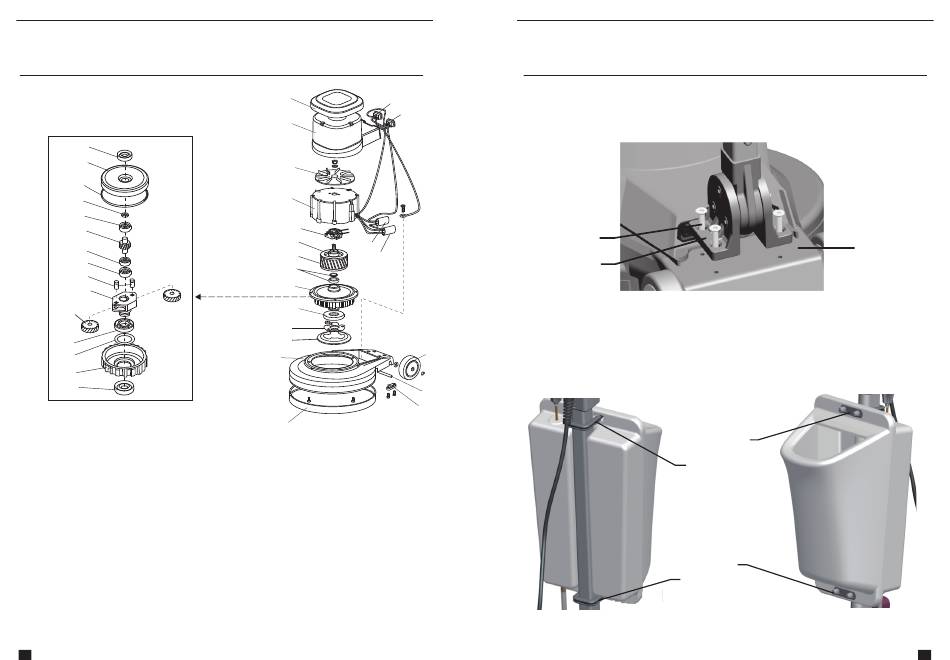

Diagram of the disassembled machine head
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1.Oil seal
10.Gear holder
2.Top cover
11.Gear
12.16011 bearing
3.O ring
4.Washer
13.Washer
5.E20 bearing
14.Planetary box
6.Lay shaft
15.Oil seal
7.16004 bearing
16.Top cover
8.E15 bearing
17.Motor housing
9.Gear shaft
18.Angular socket
5
16
18
19
17
20
21
22
23
24
25
5
26
27
28
29
30
31
19.Inlet socket
28.Drive hub plate
20.Cooling fan
29.Drive plate
21.Stator housing
30.Base casting
22.Starter switch
31.Rubber buffer
23.Rotor
32.Wheel
24.Capacitor
33.Wheel axle
25.Capacitor
34.Axle retainer
26.Gear case
27.Drive hub
Bedienungsanleitung
Schrittweises Vorgehen
Anbringen der Führungsstange
1.
Stellen Sie den Motorkopf auf den Boden. Richten Sie die Schraublöcher auf den Seiten-
teilen des Gelenks (45) an der Führungsstange an der Grundplatten aus. Befestigen Sie
die Führungsstange mit dem Kabel zur Rückseite hin mit den mitgelieferten Schrauben.
Kreuzschlitz-
schrauben
Gelenkseiten
2. Tankmontage (optional)
(1) Legen Sie die Halteplatte auf die Führungsstange
(2) Befestigen Sie den Tank mit den Klammern an der Stange und ziehen Sie
32
Hutmuttern auf der Gegenplatte fest.
(3) Verbinden Sie den Auslass durch den Schlauch mit dem Einlass.
33
34
3
fig.2
Grundplatte
fig.1
Gegenplatte
Halteplatte
Hutmutter
Tank Klammer
fig.3
6
