Primera AP360e Schnellstartanleitung
Verwandte Anleitungen für Primera AP360e
Inhaltszusammenfassung für Primera AP360e
-
Seite 1: Inhaltsverzeichnis
Entpacken und Aufbau Einlegen des Etikettenmaterials Einlegen der Behälter Anbringen des Etiketts Etikettenführung Fehlerbehebung und Wartung Spezifikationen © 2009 Alle Rechte vorbehalten. - Seite 2 Hinweise: Die Informationen in diesem Dokument können ohne Hinweis geändert werden. ES GIBT KEINE GEWÄHRLEISTUNG JEGLICHER ART AUF DIESES MATERIAL, INKLUSIVE, ABER NICHT AUSSCHLIEßLICH AUF, DER ENTHALTENEN ZUSICHERUNG ALLGEMEINER GEBR- RAUCHSTAUGLICHKEIT UND DER GEBRAUCHSTAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK. Es wird keine Haftung für hierin enthal- tene Fehler oder für zufällige oder daraus folgende Schäden in Verbindung mit der Ausstattung, Leistung oder den Gebrauch von diesem Material übernommen.
-
Seite 3: Entpacken Und Aufbau

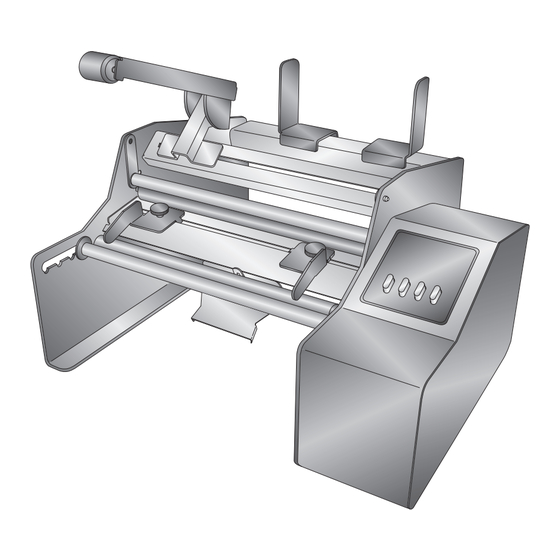

Abschnitt 1: Entpacken und Aufbau Vielen Dank für den Erwerb des AP360e oder AP362e Label Applicators (im Folgenden als „Etikettiermaschine“ bezeichnet). Flaschen, Dosen etc. werden gemeinsam als „Behälter“ erwähnt. Diese Anleitung bezieht sich auf zwei Modelle unserer Etikettiermaschinen. Der AP362e besitzt ein Bedienelement, welches Ihnen ermöglicht die Etiketten zu zählen und er kann zwei verschiedene Etiketten... -
Seite 4: Einlegen Des Etikettenmaterials
Ende der Etikettenrolle muss dabei wie auf Abbildung 2-2 nach unten hängen. Abbildung 2-2. Tipp! Bei Etikettenrollen mit geringerem Durchmesser müssen Sie die Rollen- führungen eventuell umdrehen, so dass die „Füße“ der Führungen nach außen und die Rückwände zur Etikettenrolle zeigen. 4 AP360e/362e Etikettierer... - Seite 5 5. Bringen Sie nun wieder die zweite Rollenführung auf dem Rollenhalter an. Die Rollenführung muss nah an der Etikettenrolle anliegen, ohne sie dabei zu berühren. (Abbildung 2-4.) Abbildung 2-4. Tipp! Die Rollenführungen dürfen das Etikettenmaterial einklemmen. (Zwischen der Etikettenrolle und den Rollenführungen muss Spielraum sein.) AP360e/362e Etikettierer 5...
- Seite 6 Ablösekante herauskommt. (Abbildung 2-5.) Abbildung 2-5. Tipp! Schauen Sie sich im Abschnitt 5 die Abbildung der Etikettenführung an. Etikettenführung Ziehen Sie die Etiketten ungefähr 30 cm über die Ablösekante hinaus. (Abbildung 2-6.) Abbildung 2-6. Ablösekante 6 AP360e/362e Etikettierer...
- Seite 7 10. Ziehen Sie die Etikettenrolle weiter hindurch, bis das Ende über der Etikettenrolle liegt. Platzieren Sie anschließend die Etikettenrolle so, dass die Ablösekante genau zwischen zwei Etiketten liegt. (Abbildung 2-8.) Abbildung 2-8. Tipp! Es dürfen keine Etiketten um die Ablösekante geknickt sein. AP360e/362e Etikettierer 7...
- Seite 8 13. Die Zuführung der Etiketten ist abgeschlossen und die Etikettiermaschine ist betriebsbereit. Hinweis: Stellen Sie die Etikettiermaschine an die Kante eines Tisches, so dass die Etikettenrollen-Reste auf den Boden fallen. Dadurch stören diese nicht den Betrieb der Maschine. 8 AP360e/362e Etikettierer...
- Seite 9 Abbildung 2-11. Daumenschrauben Abbildung 2-12. Hinweis: Die Führungen können entfernt und ausgewechselt werden um schmale Etiketten zu fix- ieren. Um dies durchzuführen müssen Sie nur eine der Führung entfernen. Im Abschnitt 6 erhalten Sie weitere Informationen zur Vorgehensweise. AP360e/362e Etikettierer 9...
-
Seite 10: Einlegen Der Behälter
Abschnitt 3: Einlegen der Behälter Der AP360e/362e kann Etiketten an einer Vielzahl verschiedener Behälter anbringen, dazu gehören Weinflaschen, Wasserflaschen, Dosen, Gläser, etc. Je nachdem, auf welcher Art von Behälter Sie die Etiketten anbringen, haben Sie verschiedene Optionen. Sie können den Andruckhebel benutzen, um die Behälter gegen die Rollen zu drücken, dies ist aber nicht immer notwendig. - Seite 11 Hals können beide Behälterführungen benutzt werden. Daumenschraube Hinweis: Die Führungen können entfernt Positionsskala und ausgewechselt werden um schmale Behälter zu fixieren. Um dies durchzuführen, müssen Sie nur eine der Führungen entfernen. In Abschnitt 6 erhalten Sie weitere Informationen. AP360e/362e Etikettierer 11...
- Seite 12 Behälter einfach einlegen kann und trotzdem noch genug Druck auf den Behälter aus- geübt wird. Dieser Druck ist allerdings eher bei kleineren, leichteren Behältern wie Pillendosen wichtig. Bei größeren und/oder schwereren Behältern, wie etwa Weinflaschen, kann der Andruckhebel optional verwendet werden. (Abbildung 3-5.) Abbildung 3-5. 12 AP360e/362e Etikettierer...
-
Seite 13: Anbringen Des Etiketts
Geschwindigkeit, was dazu führt, dass die Motoren mehr Kraft für breitere Etikettenrollen liefern. Zur Aktivierung dieses Modus müssen Sie beim Einschalten des Gerätes den Fußschalter gedrückt halten. Der AP360e/362e kehrt in den normalen Betriebsmodus zurück, sobald Sie das Gerät erneut einschalten, ohne den Fußschalter gedrückt zu halten. - Seite 14 Zehn Sekunden nach dem Drücken der Schaltfläche erscheint sie wieder. (Abbildung 4.3.) Recall/ Mode Reset Halten Sie die Recall/Reset Schaltfläche 5 Sekunden lang gedrückt, um den Zähler auf Null zurück zusetzen. Hinweis: Der Etikettenzähler wird automatisch auf Null zurückgesetzt, wenn Sie das Gerät ausschalten. 14 AP360e/362e Etikettierer...
- Seite 15 2. Halten Sie den Recall und den "+" Knopf zusammen gedrückt und schalten Sie das Gerät ein. Rollenstop nach Etikettiervorgang: 1. Gerät ausschalten 2. Halten Sie den Recall und den "-" Knopf zusammen gedrückt und schalten Sie das Gerät ein. AP360e/362e Etikettierer 15...
-
Seite 16: Etikettenführung
Abschnitt 5: Etikettenführung Etikettenführung Label Path Diagram Etikettenabroller Liner Idler Roller (passiv) Etikettenabroller Liner Drive Roller (aktiv) Peel Edge Ablösekante Etikettenverlauf Leerlaufrolle Label Path Container Drive Roller Container Idler Roller Antriebsrolle 16 AP360e/362e Etikettierer... -
Seite 17: Fehlerbehebung Und Wartung
Geschwindigkeit, bei dem die Motoren mehr Kraft entwickeln. Um diesen Modus zu aktivieren, halten Sie beim Einschalten des Gerätes den Fußschalter gedrückt. Der AP360e/362e kehrt in den normalen Modus zurück, wenn Sie ihn erneut aus- und wieder einschalten, ohne den Fußschalter zu drücken. - Seite 18 Schlitz befindet. Stecken Sie die Mutter auf die Unterseite des Führungsbleches, so, dass die Positionierhilfe so nahe wie möglich an der Positionierhilfe der Etikettenüfhrung sitzt. Führen Sie die Daumenschraube ein und drehen Sie sie im Uhrzeigersinn fest. 18 AP360e/362e Etikettierer...
-
Seite 19: Spezifikationen
(egal wie dick) kann es sich auf der Sensorfläche verfangen. Polypropylene, Polyester und Vinyl Etiketten neigen zu höherer Flexibilität. Es wird empfohlen, das Etikettenmaterial und den Behälter mit dem Etikettierer zu testen, bevor Sie sich für den Kauf eines Etikettenmaterials entscheiden. AP360e/362e Etikettierer 19... - Seite 20 20 AP360e/362e Etikettierer...
