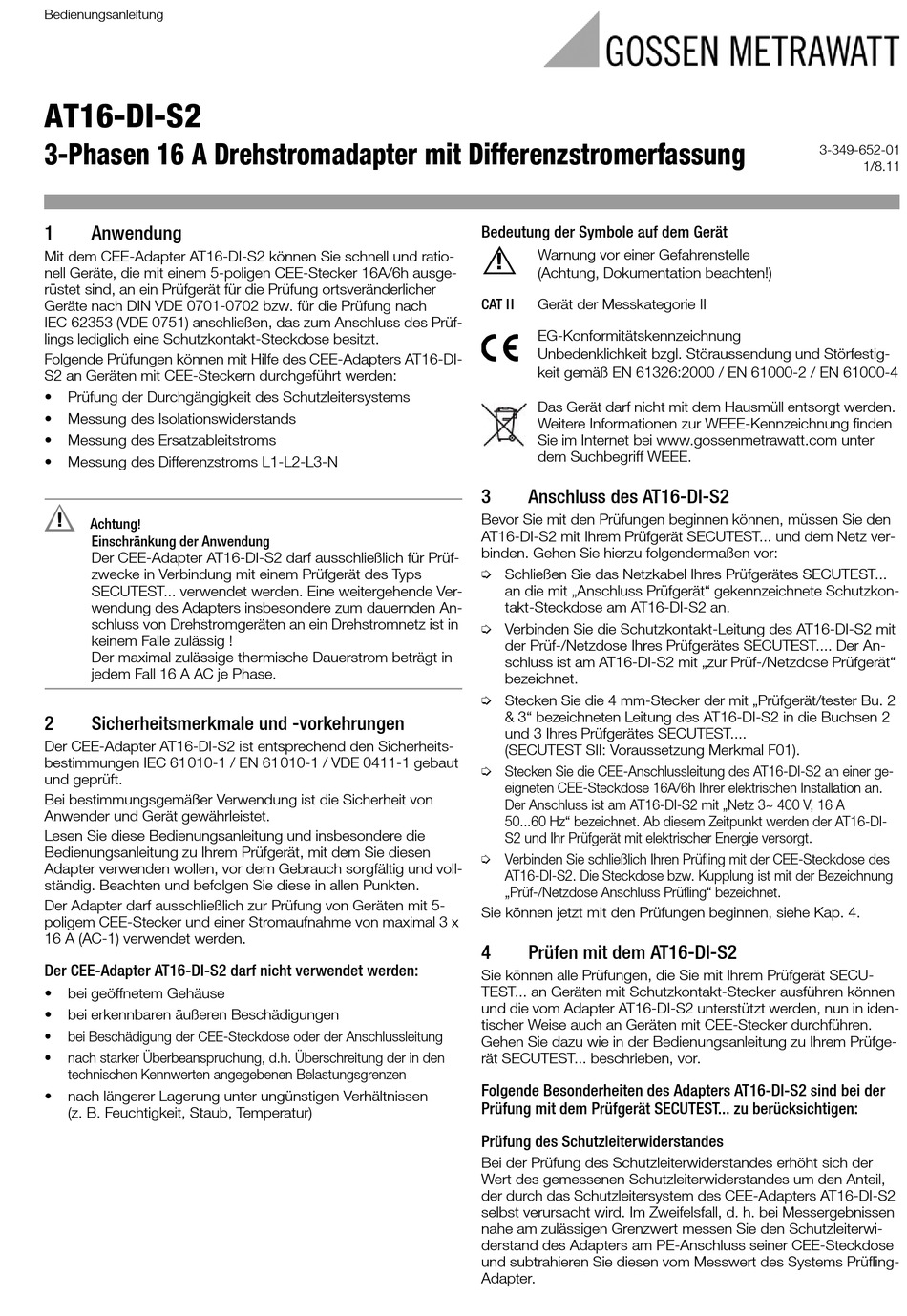

Bedienungsanleitung

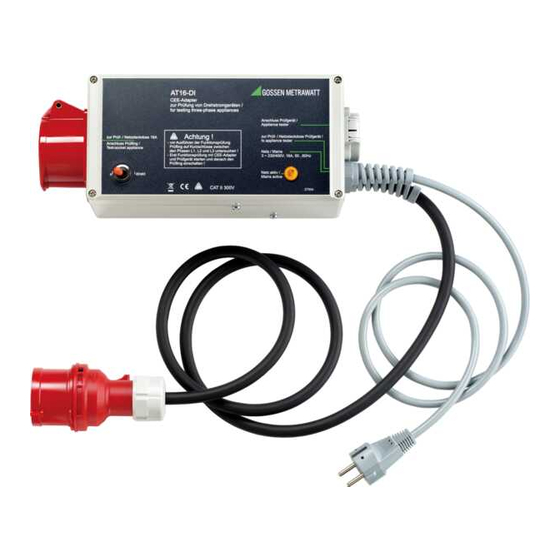

AT16-DI-S2
3-Phasen 16 A Drehstromadapter mit Differenzstromerfassung
1 Anwendung
Mit dem CEE-Adapter AT16-DI-S2 können Sie schnell und ratio-
nell Geräte, die mit einem 5-poligen CEE-Stecker 16A/6h ausge-
rüstet sind, an ein Prüfgerät für die Prüfung ortsveränderlicher
Geräte nach DIN VDE 0701-0702 bzw. für die Prüfung nach
IEC 62353 (VDE 0751) anschließen, das zum Anschluss des Prüf-
lings lediglich eine Schutzkontakt-Steckdose besitzt.
Folgende Prüfungen können mit Hilfe des CEE-Adapters AT16-DI-
S2 an Geräten mit CEE-Steckern durchgeführt werden:
• Prüfung der Durchgängigkeit des Schutzleitersystems
• Messung des Isolationswiderstands
• Messung des Ersatzableitstroms
• Messung des Differenzstroms L1-L2-L3-N
!
Achtung
!
Einschränkung der Anwendung 
Der CEE-Adapter AT16-DI-S2 darf ausschließlich für Prüf-
zwecke in Verbindung mit einem Prüfgerät des Typs
SECUTEST... verwendet werden. Eine weitergehende Ver-
wendung des Adapters insbesondere zum dauernden An-
schluss von Drehstromgeräten an ein Drehstromnetz ist in
keinem Falle zulässig !
Der maximal zulässige thermische Dauerstrom beträgt in
jedem Fall 16 A AC je Phase.
2 Sicherheitsmerkmale und -vorkehrungen
Der CEE-Adapter AT16-DI-S2 ist entsprechend den Sicherheits-
bestimmungen IEC 61 010-1 / EN 61 010-1 / VDE 0411-1 gebaut
und geprüft.
Bei bestimmungsgemäßer Verwendung ist die Sicherheit von
Anwender und Gerät gewährleistet.
Lesen Sie diese Bedienungsanleitung und insbesondere die
Bedienungsanleitung zu Ihrem Prüfgerät, mit dem Sie diesen
Adapter verwenden wollen, vor dem Gebrauch sorgfältig und voll-
ständig. Beachten und befolgen Sie diese in allen Punkten.
Der Adapter darf ausschließlich zur Prüfung von Geräten mit 5-
poligem CEE-Stecker und einer Stromaufnahme von maximal 3 x
16 A (AC-1) verwendet werden.
Der CEE-Adapter AT16-DI-S2 darf nicht verwendet werden:
• bei geöffnetem Gehäuse
• bei erkennbaren äußeren Beschädigungen
• bei Beschädigung der CEE-Steckdose oder der Anschlussleitung
• nach starker Überbeanspruchung, d.h. Überschreitung der in den
technischen Kennwerten angegebenen Belastungsgrenzen
nach längerer Lagerung unter ungünstigen Verhältnissen 
•
(z. B. Feuchtigkeit, Staub, Temperatur)
Bedeutung der Symbole auf dem Gerät
Warnung vor einer Gefahrenstelle 
!
(Achtung, Dokumentation beachten!)
CAT I I Gerät der Messkategorie II
EG-Konformitätskennzeichnung
Unbedenklichkeit bzgl. Störaussendung und Störfestig-
keit gemäß EN 61326:2000 / EN 61000-2 / EN 61000-4
Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
Weitere Informationen zur WEEE-Kennzeichnung finden
Sie im Internet bei www.gossenmetrawatt.com unter
dem Suchbegriff WEEE.
3 Anschluss des AT16-DI-S2
Bevor Sie mit den Prüfungen beginnen können, müssen Sie den
AT16-DI-S2 mit Ihrem Prüfgerät SECUTEST... und dem Netz ver-
binden. Gehen Sie hierzu folgendermaßen vor:
Ð Schließen Sie das Netzkabel Ihres Prüfgerätes SECUTEST...
an die mit „Anschluss Prüfgerät" gekennzeichnete Schutzkon-
takt-Steckdose am AT16-DI-S2 an.
Ð Verbinden Sie die Schutzkontakt-Leitung des AT16-DI-S2 mit
der Prüf-/Netzdose Ihres Prüfgerätes SECUTEST.... Der An-
schluss ist am AT16-DI-S2 mit „zur Prüf-/Netzdose Prüfgerät"
bezeichnet.
Ð Stecken Sie die 4 mm-Stecker der mit „Prüfgerät/tester Bu. 2
& 3" bezeichneten Leitung des AT16-DI-S2 in die Buchsen 2
und 3 Ihres Prüfgerätes SECUTEST.... 
(SECUTEST SII: Voraussetzung Merkmal F01).
Ð Stecken Sie die CEE-Anschlussleitung des AT16-DI-S2 an einer ge-
eigneten CEE-Steckdose 16A/6h Ihrer elektrischen Installation an.
Der Anschluss ist am AT16-DI-S2 mit „Netz 3~ 400 V, 16 A
50...60 Hz" bezeichnet. Ab diesem Zeitpunkt werden der AT16-DI-
S2 und Ihr Prüfgerät mit elektrischer Energie versorgt.
Ð Verbinden Sie schließlich Ihren Prüfling mit der CEE-Steckdose des
AT16-DI-S2. Die Steckdose bzw. Kupplung ist mit der Bezeichnung
„Prüf-/Netzdose Anschluss Prüfling" bezeichnet.
Sie können jetzt mit den Prüfungen beginnen, siehe Kap. 4.
4 Prüfen mit dem AT16-DI-S2
Sie können alle Prüfungen, die Sie mit Ihrem Prüfgerät SECU-
TEST... an Geräten mit Schutzkontakt-Stecker ausführen können
und die vom Adapter AT16-DI-S2 unterstützt werden, nun in iden-
tischer Weise auch an Geräten mit CEE-Stecker durchführen.
Gehen Sie dazu wie in der Bedienungsanleitung zu Ihrem Prüfge-
rät SECUTEST... beschrieben, vor.
Folgende Besonderheiten des Adapters AT16-DI-S2 sind bei der
Prüfung mit dem Prüfgerät SECUTEST... zu berücksichtigen:
Prüfung des Schutzleiterwiderstandes
Bei der Prüfung des Schutzleiterwiderstandes erhöht sich der
Wert des gemessenen Schutzleiterwiderstandes um den Anteil,
der durch das Schutzleitersystem des CEE-Adapters AT16-DI-S2
selbst verursacht wird. Im Zweifelsfall, d. h. bei Messergebnissen
nahe am zulässigen Grenzwert messen Sie den Schutzleiterwi-
derstand des Adapters am PE-Anschluss seiner CEE-Steckdose
und subtrahieren Sie diesen vom Messwert des Systems Prüfling-
Adapter.
3-349-652-01
1/8.11
