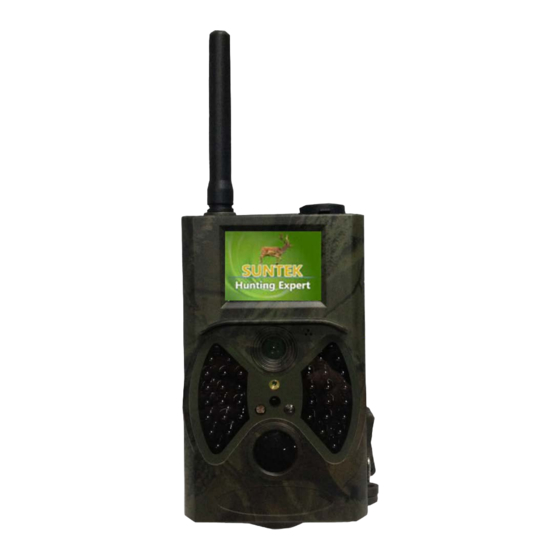

- Seite 1 GPRS/MMS/SMS Digital Infrared Trail Camera Bedienungsanleitung HC-300MR + 500MR Der Unterschied zwischen HC-300MR und HC-500MR liegt im Objektiv der Kamera. HC-300 hat 60° und HC-500 hat 120° SIM Karten dürfen keine PIN Funktion haben !!! Die Bedienung und Konfiguration ist gleich...
- Seite 2 1. Instruktionen Hauptbeschreibung Diese Kamera ist eine Überwachungskamera mit MMS/GPRS- Funktion und arbeitet automatisch Die Kamera ma cht Bilder bis 12 MP Auflös ung und hat ein V ideo F orma t bis1 080 Pixel Auflösung Die Kamera w ird a usg elös t durch den Infra rotsensor (PI R) und ma cht Bilder oder Videos mit o.g.
-
Seite 3: Remote Control
Remote Control Das remote control ist lokalisiert als Handgerät im Boden der Kamera und dient zur Einstellung der Parameter für die Kamera sowie für das Passwort. Das Remote Control arbeitet mit Infrarot auf eine Distanz 9 mtr. Das Remote Control hat 15 Tasten die Menu Sprache der Kamera ist Multi Lingual. - Seite 4 Hinweis: Einstellungen, die Sie mit der Fernsteuerung vornehmen haben immer Priorität gegenüber der PC-Einstellung 1.4.1 Navigation Press UP oder DOWN z u m A u s w ä h l e n de r M e n ü pu n k t e u n d P r e s s L E F T od e r R I GH T z um E i n s te l l e n d e r Me n üp u n k t e.
- Seite 5 1.5 Kamera Information Display Wenn die Kamera eingeschaltet ist (Power Schalter steht auf “Test” werden die Kamerainformationen auf dem Display angezeigt. 1.6 MMS Function Die Kamera sendet Bilder zu den eingestellten Empfängern über das GPRS Netzwerk. Sie werden sofort alarmiert, wenn sich etwas bewegt hat; Die Einstellung der Sendeparameter geschieht am besten am PC.
- Seite 6 3. Leichte Operation Spannungsversorgung AlsSpannungsversorgungkönnen 4oder8 Batterien eingelegt werden vom Typ AA, 1,5V. Öffnen Sie die Bodenklappe. Vergewissern Sie sich dass der Schalter in Position OFF (Rechts) steht. Nehmen Sie die Batterieschublade heraus und laden diese mit 4 oder 8 Batterien. Achten Sie auf die Polarität. Schieben Sie nun die gefüllte Batterieschublade wieder in die Kamera bis sie einrastet.
-
Seite 7: Power On Durch Den Schiebeschalter Auf On
Einstellungen über das Kameramenu 3.3 Power on durch den Schiebeschalter auf ON Vor dem Einschalten beachten Sie bitte Folgendes: 1. Vermeiden Sie hohe Temperaturen und Bewegungen (Äste oder Sträucher) die die Kamera irritieren. Das kann zu falschen Auslösungen führen. 2. Die beste Montagehöhe liegt zwischen 1,5-2,0 mtr.(größte Reichweite) Nach dem Einschalten der Kamera blinkt eine rote Diode für ca. -
Seite 8: Einstell Menu
4. Spezielle Operationen Aus den vorigen Kapiteln wissen wir, dass die Kamera drei Basis Operations Menus hat: 1. OFF mode: Power Schalter ist in OFF Position (RECHTS). 2. ON mode: Power Schalter ist in ON Position (Links). 3. TEST mode: Power Schalter ist in TEST Position (Mitte). Der “OFF”... -
Seite 9: Video Einstellung
4.1.2 Video Einstellung VIDEO Photo Mode Video Photo&Video 1080P 720P Resolution WVGA QVGA Video Length Voice 4.1.3 System Einstellung SYSTEM Date/Time Set Date/Time Distance Set Distance Language Set Language Timer Set working time Internal Memory Format SD Card NTSC TV MODE Instant GSM Mode MMS Information... -
Seite 10: General Einstellung
Einstellung Werkseinstellung Items Modus Kamera Kamera, Video, Kamera&Video Auflösung (Kamera) 12M,8M,5M Verzögerung 5 Seconds 5-30 Seconds,1-30 Minute Mehrfach Bilder Single Single,3,6,9 Bilder 100,200,400 Auflösung (Video) 1080P 1080P,720P,WVGA,QVGA Video Länge 10s,30s,60s,90s YY/MM/DD,MM/DD/YY,DD/MM/YY Datum/Zeit Same as last time Adjust Entfernung High High, Normal, Low English, French, Germany, Spanish and Sprache English... - Seite 11 4.1.8 Einstellen der Foto-Auflösung Dieser Parameter hat drei Einstellungen:12MP， 8MP und 5MP. Werkseinstellung ist 5 mega pixels. a) Press MENU zum Anzeigen des Einstell Menu. b) Press DOWN zum Wählen der Auflösung c) Press Right zum wählen 12M Pixel d) Press down des Auswahlschalters zum Sichern dieser Einstellung, Dann press Menu zur Rückkehr zum info display.
-
Seite 12: Kamera Einstellungen Am Pc
möglich. Nach Wechsel der SD/TF Karte muss diese Einstellung neu vorgenommen werden. Die Einstellungsdatei befindet sich auf der beiliegenden CD als gepackte, rar-Datei MMSCONFIG. Diese Datei kopieren Sie auf einen separaten Ordner Ihres PC (z.B. Kameraeinstellungen) Danach entpacken Sie diese Datei mit einem geeignetem Windows Programm, (z.B. - Seite 13 Here is a MMS setting example for the SIM Card from China Mobile The information of SIM-Card provider from China Mobile is: MMS APN CMWAP MMS MMSC http://mmsc.monternet.com MMS Gateway 10.0.0.172 Port The information of your phone numbers and email addresses for receiving photos are: Phone Number number1, number2, number3, number4...
-
Seite 14: Smtp Einstellung
Bewegung Bilder auf, speichert diese und sendet zur voreingestellten Adresse. Besonderheit der neuen Kamera (HC-300MR-automatik) Die Kamera merkt selbstständig welchen Provider (SIM-Karte) Sie gewählt haben und funktioniert ohne neue Einstellung der Parameter (APN usw.) eine Ausnahme hiervon ist Vodafone, die wollen bei APN den Eintrag „web.vodafone.de“... -
Seite 15: Betrachtung Foto Oder Video A) Gehen Sie Auf Test Mode
4.2 Playback Im Playback Mode können Bilder oder Videos angeschaut oder gelöscht werden.. Bilder und Videos können am: LCD Monitor der Kamera und TV Monitor welcher mittels TV Kabel mit der Kamera verbunden ist, betrachtet werden. Der Einfachheit halber wird der TV-Modus hier nicht besprochen. - Seite 16 4.6 SMS Kommando Liste mms/smtp müssen richtig konfiguriert sein um die SMS Kommandos auszuführen. *500* macht sofort ein Bild und sendet dieses (funktioniert im MMS und GPRS Modus.) Die Kamera antwortet Capture wenn sie empfängt *500* Kommando, diese Funktion ist sinnvoll für den Bildabruf bei Tag. Während der Nacht ist der IR Blitz bei manuellem Abruf inaktiv.
-
Seite 17: Allgemeiner Hinweis
AppendixⅠ: Technical Specifications Image Sensor Type(True 5 Mega Pixels Color CMOS Megapixels) Memory TF Card 8MB~32GB Lens F=3.1; FOV=60 ° Size 145mm * 80mm * 55 mm IR Filter: Full Automatic IR Filter TFT Display Screen: 2.0 inch PIR Sensitivity 3 sensitivity levels: High/Normal/Low PIR Sensor Sight Angle 60 Degrees...
