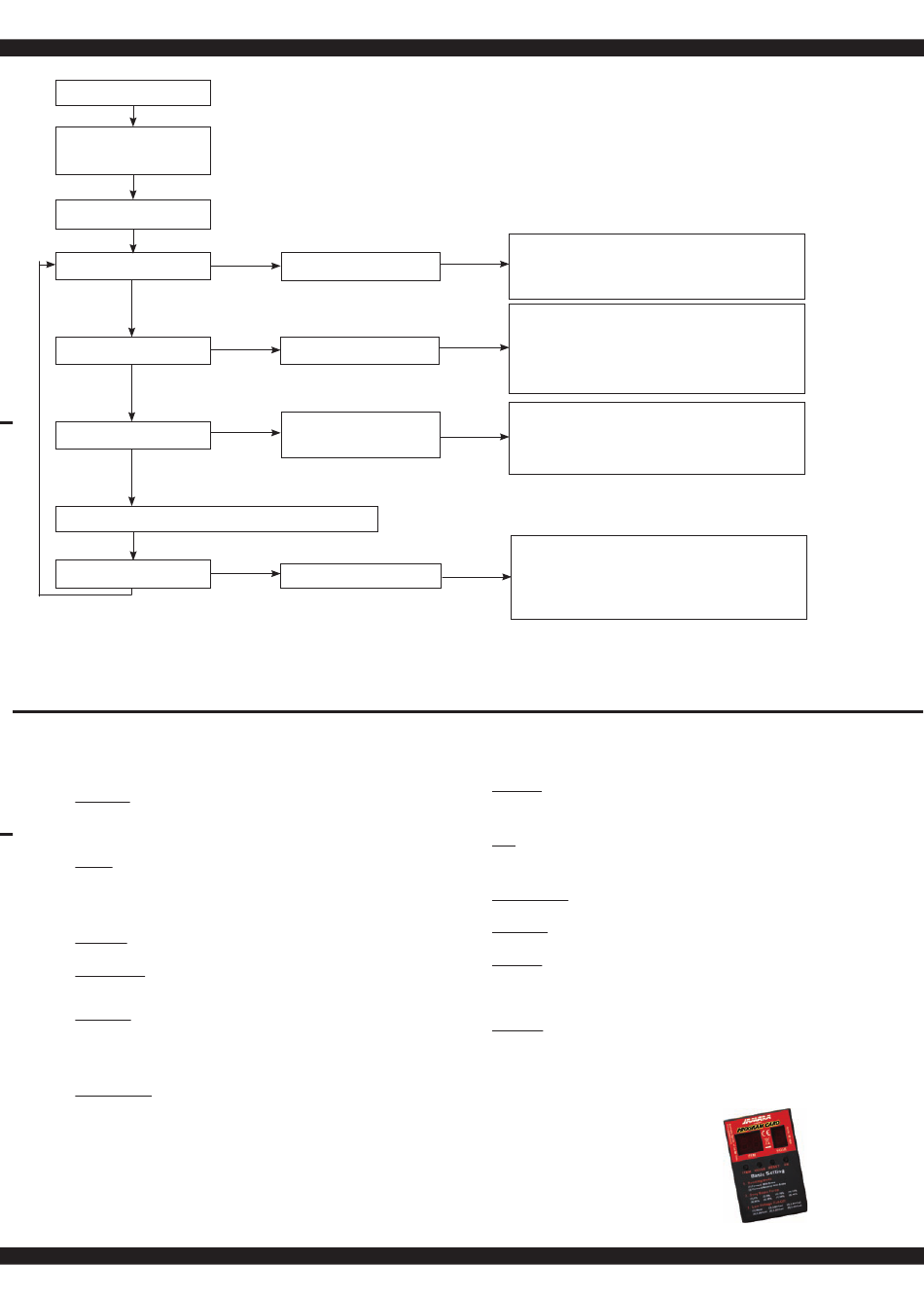

DE - Menüstruktur des Reglers
Sender einschalten
Switch transmitter ON
Regler einschalten, und dabei
'SET'-Taste drücken
Press and hold the 'SET' button
down and switch the receiver on
Die rote LED blinkt
The red LED blinks
Taste lösen
Die grüne LED blinkt einmal
The green LED blinks once
Release button
Taste 3 Sek. Press the button
halten for 3 seconds
Taste lösen
Die grüne LED blinkt 2 x
The green LED blinks twice
Release button
Taste 3 Sek. Press the button
halten for 3 seconds
Taste lösen
Die grüne LED blinkt 3 x
The green LED blinks 3 times Release button
Taste 3 Sek. Press the button
halten for 3 seconds
Alle weiteren Programmierschritte laufen nach dem gleichen Verfahren ab
All of the other menu options are accessed in the same manner.
Taste lösen
Die grüne LED blinkt X x
The green LED blinks X times
Release button
Wichtiger Hinweis:
Zusätzlich zu den Blinksignalen der roten LED werden auch entsprechende akustische Signale
vom Motor erzeugt. Nach jeder Programmierung muss der Regler zuerst ausgeschaltet werden.
Beim Wiedereinschalten wird die neue Konfi guration wirksam. Beachten Sie, dass ab dem 5. Pro-
grammierschritt die Darstellung etwas anders erfolgt. Dabei symbolisiert ein langes Blinksignal
den Schritt 5, gefolgt von weiteren kurzen Signalen für die
weiteren Schritte.
DE
Dieser Controller ist mit umfangreichen Konfi gurationsmöglichkeiten ausgestattet. Damit Sie Ihr Ziel
einer optimalen Programmierung schnell und sicher erreichen, halten Sie sich an die abgebildete
Menüstruktur und an die obige Tabelle der Programmiermöglichkeiten. Die einzelnen Programmier-
schritte der Tabelle haben folgende Bedeutung:
1. Fahrmodus:
Im Rennmodus Punkt 1 fährt das Fahrzeug nur vorwärts, die Bremse ist dabei aktiviert,
rückwärts fahren ist ausgeschlossen. Dieser Modus ist gut geeignet für den
Wettbewerbseinsatz. Im Fahrmodus Punkt 2 (vorwärts/rückwärts mit Bremse) kann das
Fahrzeug auch rückwärts fahren mit aktivierter Bremsfunktion, dieser Modus
eignet sich gut für normale Einsätze und für das Training.
Hinweis:
Im 2. Fahrmodus müssen Sie mit einer Doppelbetätigung die Rückwärtsfahrt einleiten. Wenn
Sie den Geber aus der Vorwärts-Zone erstmals in die Rückwärts-Zone bewegen, bremst der
Motor. Dabei kommt das Fahrzeug aber nicht total zum stehen. Wenn jetzt der Geber
nochmals in die Rückwärts-Zone gedrückt wird, fährt das Fahrzeug rückwärts, dabei hält es
zunächst kurzzeitig an. Wenn der Geber wieder nach vorn bewegt wird, egal ob sich der
Motor im Brems- oder Rückwärtsfahrmodus befi ndet, fährt das Auto wieder vorwärts.
2. Zugbremse:
In diesem Menü wird die Leerlaufbremswirkung der Bremse als %-Wert vorgegeben. Der
Einstellbereich liegt zwischen 0 und 40%.
3. Unterspannung:
In diesem Punkt kann die Abschaltschwelle vorgegeben werden. Der Einstellbereich liegt
zwischen 3,4 und 2,6 V pro Zelle. Sobald die Schaltschwelle unterschritten wird, schaltet der
Regler den Motor aus.
4. Start-Modus:
Mit dieser Option können Sie einstellen, wie der Start verlaufen soll, dabei können Sie
unter vier Vorgaben, vom sanften bis zum sehr aggressiven Start, wählen. Beachten Sie,
dass für die beiden schnellen Startmodi 'aggressiv' und 'sehr aggressiv' besonders
leistungsfähige Akkus mit geringem Innenwiderstand eingesetzt werden sollten. Es kommt
sonst zu Spannungseinbrüchen und der Motor läuft nur zögernd an. Außerdem müssen der
Motor und das Getriebe an den gewünschten Start-Modus angepasst sein.
5. Bremskraft max.:
Der Regler ist mit einer proportional zur Geberposition wirkenden Bremse ausgestattet. Die
stärkste Wirkung wird erzielt, wenn der Geber ganz nach vorn gedrückt wird. Eine starke
Bremswirkung bringt das Fahrzeug schnell zum stehen, ist aber andererseits mit einem
hohen Verschleiß der mechanischen Komponenten, wie z.B. dem Getriebe verbunden.
Um die Programmierung über Setup-Taste zu erleichtern, kann der Regler auch
bequem über die seperat erhältliche Programmierkarte (Art.Nr. 08 1453) programmiert werden.
Taste drücken
Programmierphase 1, Fahrmodus
Press button
Program option 1, Drive mode
Taste drücken
Programmierphase 2, Bremsmodus
Press button
Program option 2, Brake mode
Programmierphase 3, Unterspannung
Taste drücken
Program option 3, Low voltage cut-off
Press button
Taste drücken
Programmierphase X
Program Option
Press button
GB - Menu structure
rote LED blinkt einmal, d.h. Vorwärtsfahrt mit Bremse
Red LED blinks once indicating forwards and brake.
rote LED blinkt zweimal, d.h. Vorwärts- und Rückwärtsfahrt mit Bremse
The red LED blinks twice indicating forwards, reverse and brake.
rote | red LED blinkt | blinks 1 x ► 0 %
rote | red LED blinkt | blinks 2 x ► 5 %
rote | red LED blinkt | blinks 3 x ► 10 %
rote | red LED blinkt | blinks 4 x ► 15 %
rote | red LED blinkt | blinks 5 x ► 20 %
rote | red LED blinkt | blinks 6 x ► 25 %
rote | red LED blinkt | blinks 7 x ► 30 %
rote | red LED blinkt | blinks 8 x ► 40 %
rote | red LED blinkt | blinks 1 x ► aus
rote | red LED blinkt | blinks 2 x ► 2,6 V
rote | red LED blinkt | blinks 3 x ► 2,8 V
rote | red LED blinkt | blinks 4 x ► 3 V
rote | red LED blinkt | blinks 5 x ► 3,2 V
rote | red LED blinkt | blinks 6 x ► 3,4 V
Drücken Sie bitte jeweils die 'SET'-Taste zur Veränderung des jeweili-
gen Wertes, die rote LED zeigt jeweils die Werte an, einmal blinken heißt
Wert 1, zweimal blinken heißt 2, usw.
Press the 'SET' button to select the desired value. The red LED will
indicate which value is selected. 1 X blink indicates value 1, 2 x blinks
indicate value 2 etc.
Important note:
In addition to the red LED blinking, the motor will omit an acoustic
signal. After every change to the values the ESC must be
switched off to store the values. The new settings will not be effective until the ESC is re-started.
Please note that program option 5 and above (Professional settings) are slightly different in that
they will be indicated by a long blink fi rst followed by short blinks.
GB
This ESC is fi tted with many useful functions and to help you to be able to make the most of the vari-
ous options they are explained below. Please use the programming table shown on page 6 together
with these explanations to program your ESC quickly and effectively:
1. Drive mode:
If option 1 is selected in Drive mode, the vehicle will only drive forwards and the brake is
active which make this mode the best choice for racing. In mode 2 the vehicle can be driven
forwards or in reverse and the brake is also active. This mode is useful for general use and
training.
Note:
When option 2 is selected, moving the throttle control back past the neutral point will initially
activate the brake. If the throttle control is then moved back to the neutral position briefl y the
ESC will switch over to reverse. Moving the ESC forwards will make the vehicle drive
forwards regardless of whether it was braking or moving in reverse.
2. Drag Brake force:
In this option the drag braking force can be set. The value is set as a percentage and the
values are from 0 to 40%
3. Low voltage:
In this option you can set the low voltage cut-off value. The cut-off voltage can be set between
3.4 and 2.6 Volts per cell. Once the cut-off voltage has been reached the motor will stop.
4. Start Mode:
With this option you can choose how the vehicle will accelerate when full throttle is applied
and you can set the value between 'Soft' and 'Very Aggressive'. Please note that if you select
one of the 2 'Aggressive' modes that you will need to have batteries with a very low internal
resistance otherwise the voltage will drop due to the high current draw and the motor may
stutter. Also ensure that your motor and gearing are capable of carrying the high loads.
5. Brake Max.:
The ESC is equipped with a braking system which works proportionally to the throttle control.
This means that the further the throttle control is moved rearwards the more braking force will
be applied. A higher value here will mean that the vehicle will brake harder but more strain will
be placed on the components, for example, the gearing.
To avoid the programming procedere with the set up botton, you can all so use the seperatly
available Programmcard (Ord.No. 08 1453).
