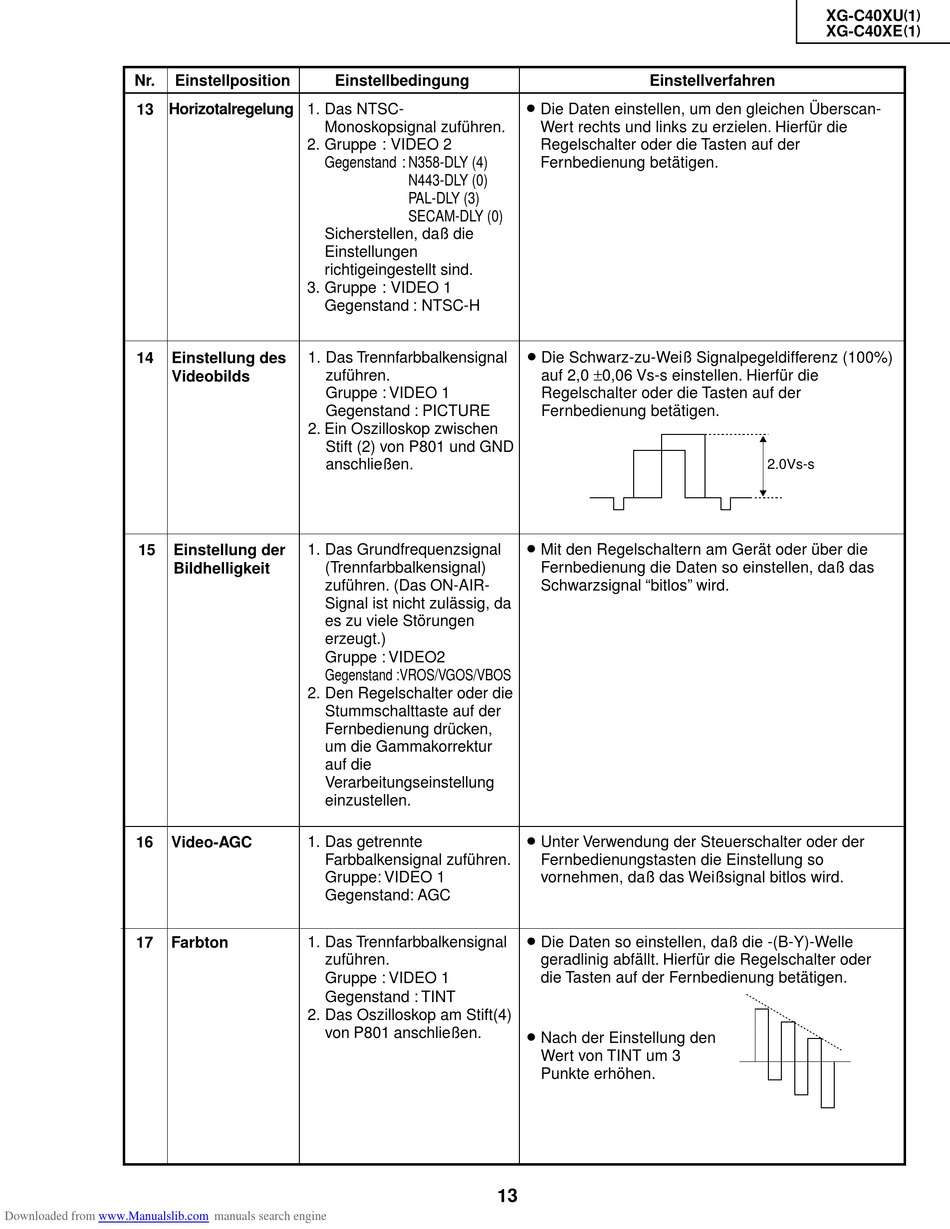

Sharp XG-C40XU Serviceanleitung Seite 13

Nr. Einstellposition
13 Horizotalregelung
14 Einstellung des
Videobilds
15 Einstellung der
Bildhelligkeit
16 Video-AGC
17 Farbton
Downloaded from www.Manualslib.com
Einstellbedingung
1. Das NTSC-
Monoskopsignal zuführen.
2. Gruppe : VIDEO 2
Gegenstand : N358-DLY (4)
Sicherstellen, daß die
Einstellungen
richtigeingestellt sind.
3. Gruppe : VIDEO 1
Gegenstand : NTSC-H
1. Das Trennfarbbalkensignal
zuführen.
Gruppe : VIDEO 1
Gegenstand : PICTURE
2. Ein Oszilloskop zwischen
Stift (2) von P801 und GND
anschließen.
1. Das Grundfrequenzsignal
(Trennfarbbalkensignal)
zuführen. (Das ON-AIR-
Signal ist nicht zulässig, da
es zu viele Störungen
erzeugt.)
Gruppe : VIDEO2
Gegenstand :VROS/VGOS/VBOS
2. Den Regelschalter oder die
Stummschalttaste auf der
Fernbedienung drücken,
um die Gammakorrektur
auf die
Verarbeitungseinstellung
einzustellen.
1. Das getrennte
Farbbalkensignal zuführen.
Gruppe: VIDEO 1
Gegenstand: AGC
1. Das Trennfarbbalkensignal
zuführen.
Gruppe : VIDEO 1
Gegenstand : TINT
2. Das Oszilloskop am Stift(4)
von P801 anschließen.
manuals search engine
» Die Daten einstellen, um den gleichen Überscan-
Wert rechts und links zu erzielen. Hierfür die
Regelschalter oder die Tasten auf der
Fernbedienung betätigen.
N443-DLY (0)
PAL-DLY (3)
SECAM-DLY (0)
» Die Schwarz-zu-Weiß Signalpegeldifferenz (100%)
auf 2,0 ±0,06 Vs-s einstellen. Hierfür die
Regelschalter oder die Tasten auf der
Fernbedienung betätigen.
» Mit den Regelschaltern am Gerät oder über die
Fernbedienung die Daten so einstellen, daß das
Schwarzsignal "bitlos" wird.
» Unter Verwendung der Steuerschalter oder der
Fernbedienungstasten die Einstellung so
vornehmen, daß das Weißsignal bitlos wird.
» Die Daten so einstellen, daß die -(B-Y)-Welle
geradlinig abfällt. Hierfür die Regelschalter oder
die Tasten auf der Fernbedienung betätigen.
» Nach der Einstellung den
Wert von TINT um 3
Punkte erhöhen.
13
XG-C40XU
XG-C40XE
Einstellverfahren
2.0Vs-s
1
( )
( 1 )
