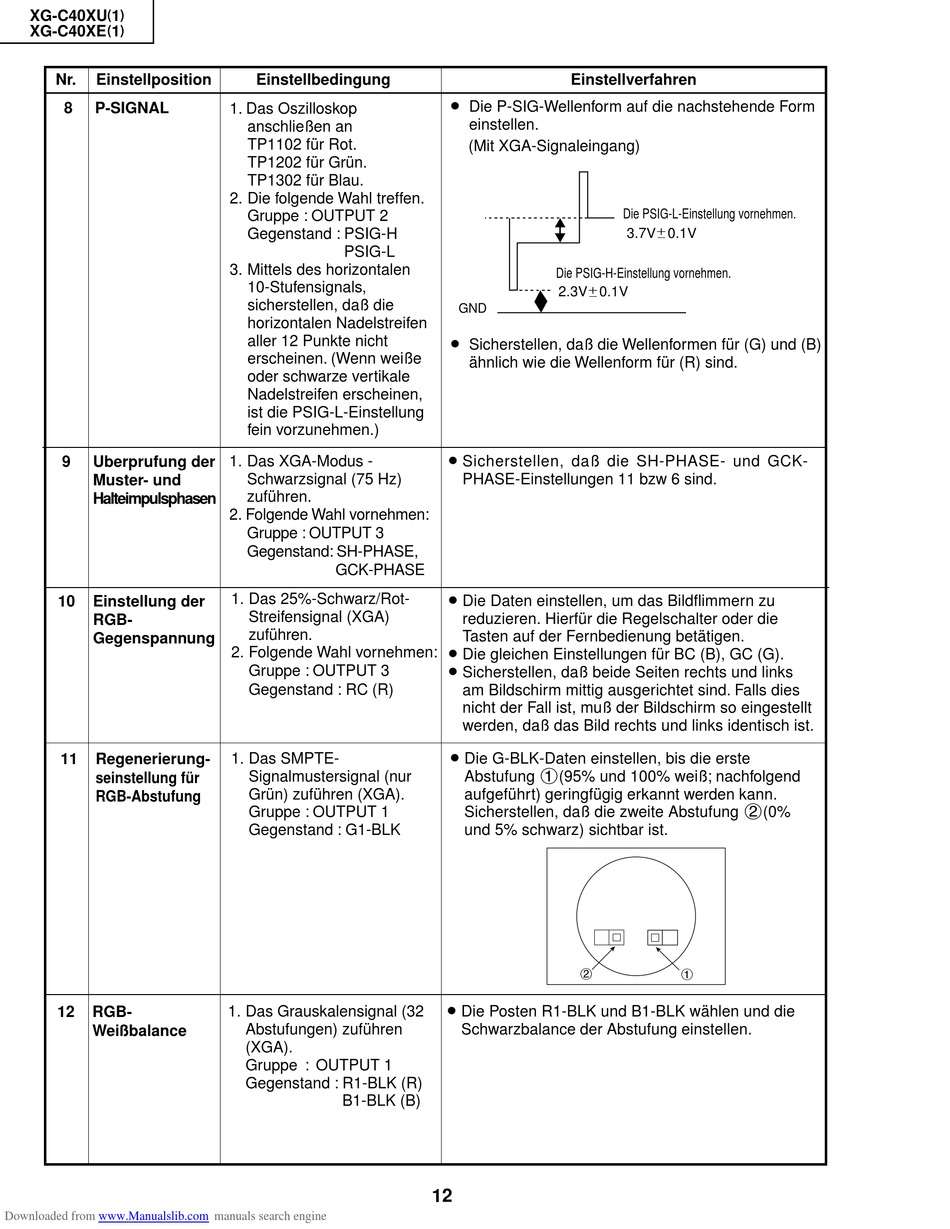

Sharp XG-C40XU Serviceanleitung Seite 12

XG-C40XU 1
( )
XG-C40XE ( 1 )
Nr. Einstellposition
8 P-SIGNAL
9 Uberprufung der
Muster- und
Halteimpulsphasen
10 Einstellung der
RGB-
Gegenspannung
11 Regenerierung-
seinstellung für
RGB-Abstufung
12 RGB-
Weißbalance
Downloaded from www.Manualslib.com
Einstellbedingung
1. Das Oszilloskop
anschließen an
TP1102 für Rot.
TP1202 für Grün.
TP1302 für Blau.
2. Die folgende Wahl treffen.
Gruppe : OUTPUT 2
Gegenstand : PSIG-H
PSIG-L
3. Mittels des horizontalen
10-Stufensignals,
sicherstellen, daß die
horizontalen Nadelstreifen
aller 12 Punkte nicht
erscheinen. (Wenn weiße
oder schwarze vertikale
Nadelstreifen erscheinen,
ist die PSIG-L-Einstellung
fein vorzunehmen.)
1. Das XGA-Modus -
Schwarzsignal (75 Hz)
zuführen.
2. Folgende Wahl vornehmen:
Gruppe : OUTPUT 3
Gegenstand: SH-PHASE,
GCK-PHASE
1. Das 25%-Schwarz/Rot-
Streifensignal (XGA)
zuführen.
2. Folgende Wahl vornehmen:
Gruppe : OUTPUT 3
Gegenstand : RC (R)
1. Das SMPTE-
Signalmustersignal (nur
Grün) zuführen (XGA).
Gruppe : OUTPUT 1
Gegenstand : G1-BLK
1. Das Grauskalensignal (32
Abstufungen) zuführen
(XGA).
Gruppe : OUTPUT 1
Gegenstand : R1-BLK (R)
B1-BLK (B)
manuals search engine
Einstellverfahren
» Die P-SIG-Wellenform auf die nachstehende Form
einstellen.
(Mit XGA-Signaleingang)
Die PSIG-H-Einstellung vornehmen.
2.3V 0.1V
GND
» Sicherstellen, daß die Wellenformen für (G) und (B)
ähnlich wie die Wellenform für (R) sind.
» Sicherstellen, daß die SH-PHASE- und GCK-
PHASE-Einstellungen 11 bzw 6 sind.
» Die Daten einstellen, um das Bildflimmern zu
reduzieren. Hierfür die Regelschalter oder die
Tasten auf der Fernbedienung betätigen.
» Die gleichen Einstellungen für BC (B), GC (G).
» Sicherstellen, daß beide Seiten rechts und links
am Bildschirm mittig ausgerichtet sind. Falls dies
nicht der Fall ist, muß der Bildschirm so eingestellt
werden, daß das Bild rechts und links identisch ist.
» Die G-BLK-Daten einstellen, bis die erste
Abstufung 1(95% und 100% weiß; nachfolgend
aufgeführt) geringfügig erkannt werden kann.
Sicherstellen, daß die zweite Abstufung 2(0%
und 5% schwarz) sichtbar ist.
2
» Die Posten R1-BLK und B1-BLK wählen und die
Schwarzbalance der Abstufung einstellen.
12
Die PSIG-L-Einstellung vornehmen.
3.7V 0.1V
1
