BEDIENUNGSANLEITUNG
D
USB-POWER-METER „PM-37"
BEST.-NR. 1299043
BESTIMMUNGSGEMäSSE VERWENDUNG

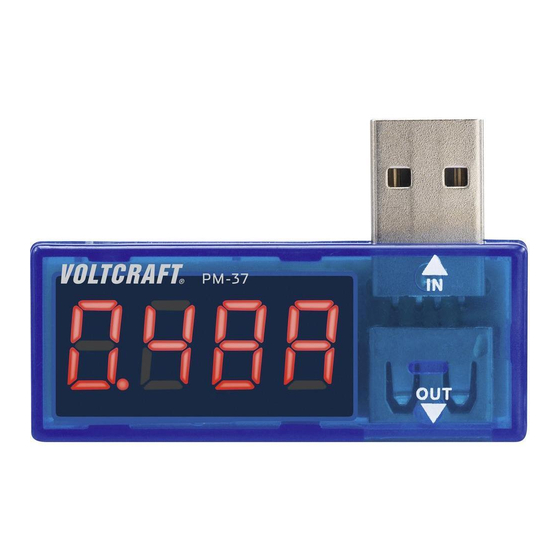

Das USB-Power-Meter dient zur Messung und Anzeige von Spannung und Strom an einem
USB-Port. Hierzu wird das USB-Power-Meter zwischen den USB-Port (z.B. an einem USB-
Netzteil oder auch einem Computer) und dem USB-Gerät gesteckt.
Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind
unbedingt zu beachten.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
LIEFERUMFANG
• USB-Power-Meter
• Bedienungsanleitung
SYMBOL-ERKLäRUNGEN
D as Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
D as „Pfeil"-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedie-
nung gegeben werden sollen.
SICHERHEITSHINWEISE
B ei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden
übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• A us Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Ü berlasten Sie das Produkt nicht. Beachten Sie für den zulässigen Spannungs-/
Strombereich das Kapitel „Technische Daten".
• D as Produkt darf keinen extremen Temperaturen, starken Vibrationen oder star-
ken mechanischen Beanspruchungen ausgesetzt werden. Das Produkt darf nicht
feucht oder nass werden.
• D er Hersteller übernimmt keine Verantwortung für falsche bzw. ungenaue Anzei-
gen oder für die Auswirkungen, die durch solche Anzeigen entstehen können.
• G ehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• L assen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden!
• S ollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollten sich
Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden,
so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen
Fachmann in Verbindung.
BEDIENUNG
• V erbinden Sie den USB-Stecker des USB-Power-Meters z.B. mit dem USB-Anschluss
eines USB-Netzteils oder eines Computers.
• S chließen Sie an der USB-Buchse des USB-Power-Meters das USB-Gerät an. Die Daten-
leitungen werden durchgeschleift, so dass Sie beliebige USB-Geräte betreiben können.
• Abwechselnd wird die Spannung und der Strom angezeigt.
A uf diese Art können Sie beispielsweise die Ausgangsspannung des USB-Netzteils
VERSION 03/15 bzw. des USB-Ports eines Computers kontrollieren und den Strom, den das USB-Gerät
benötigt (beispielsweise den Strom für das Aufladen eines Smartphones oder eines
Tablettcomputers).
D ie Spannung sollte im Bereich von 5,2....4,8 V liegen. Zeigt das Display eine niedrige-
re Spannung, so ist in der Regel der vom USB-Gerät benötigte Strom zu hoch.
V erwenden Sie dann z.B. ein USB-Netzteil mit einem höheren Ausgangsstrom. Au-
ßerdem sollten Sie bei höheren Stromwerten vorzugsweise ein dickeres und kürzeres
USB-Kabel verwenden, sofern möglich.
WARTUNG UND REINIGUNG
Das Produkt ist für Sie wartungsfrei, zerlegen Sie es niemals.
Reinigen Sie das Produkt sorgfältig z.B. mit einem weichen, sauberen Tuch.
Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel oder gar Chemikalien, dies
kann nicht nur zu Verfärbungen, sondern auch zur Beschädigung des Produkts führen.
ENTSORGUNG
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
E ntsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Vorschriften.
TECHNISCHE DATEN
Stromversorgung . .................................über USB
Messbereich .........................................Spannung: 3 - 7 V/DC
..............................................................Strom: 0 - 2 A
Auflösung . .............................................Spannung: 10 mV
..............................................................Strom: 10 mA
Genauigkeit ..........................................± (2% +0,1 digit)
Umgebungsbedingungen ..................... T emperatur 0 °C bis +40 °C; Luftfeuchte 0% bis 75%,
Abmessungen . ......................................34 x 53 x 15 mm (T x B x H)
Gewicht . ................................................16,2 g
