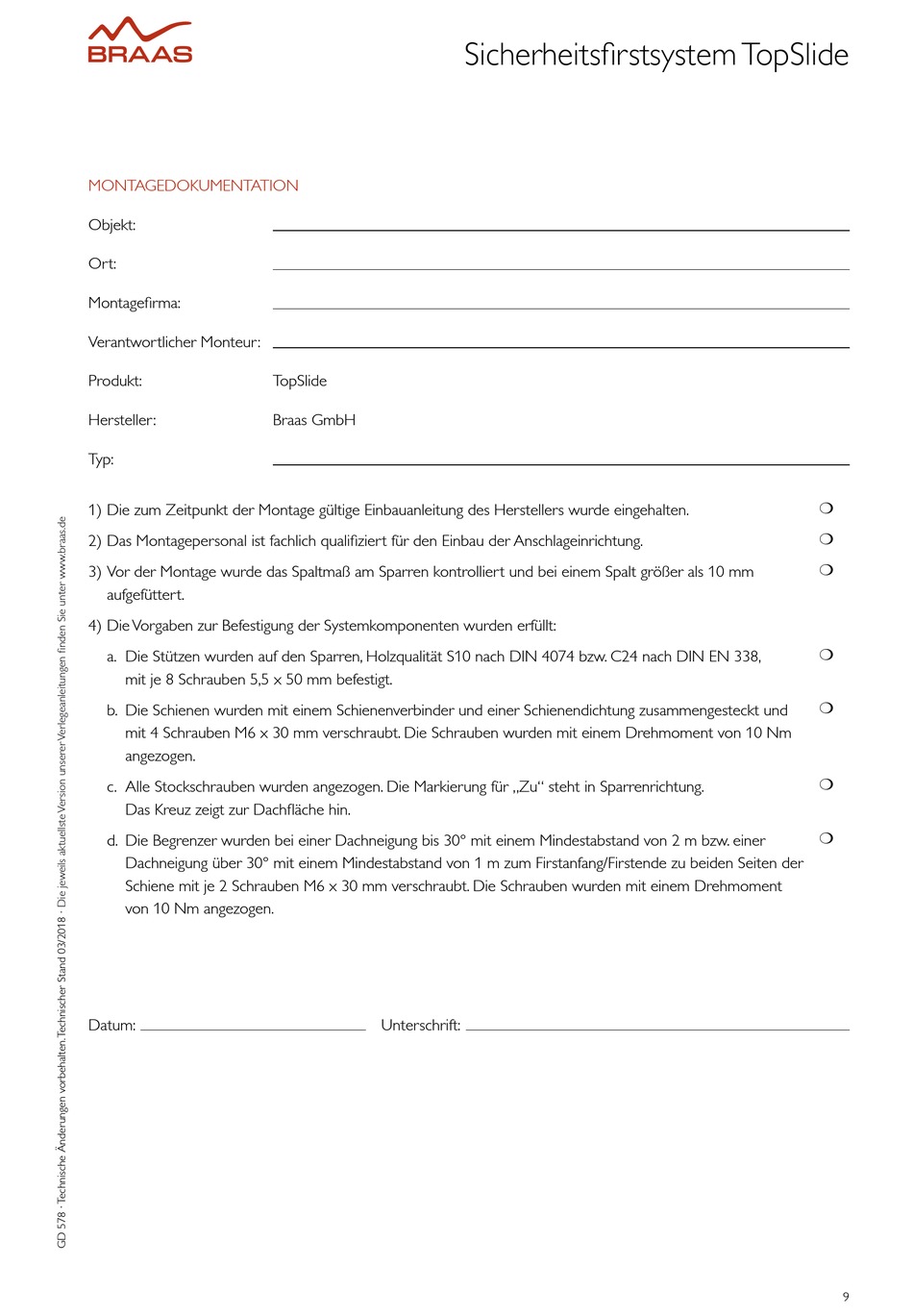

MONTAGEDOKUMENTATION
Objekt:
Ort:
Montagefirma:
Verantwortlicher Monteur:
Produkt:
Hersteller:
Typ:
1) Die zum Zeitpunkt der Montage gültige Einbauanleitung des Herstellers wurde eingehalten.
2) Das Montagepersonal ist fachlich qualifiziert für den Einbau der Anschlageinrichtung.
3) Vor der Montage wurde das Spaltmaß am Sparren kontrolliert und bei einem Spalt größer als 10 mm
aufgefüttert.
4) Die Vorgaben zur Befestigung der Systemkomponenten wurden erfüllt:
a. Die Stützen wurden auf den Sparren, Holzqualität S10 nach DIN 4074 bzw. C24 nach DIN EN 338,
mit je 8 Schrauben 5,5 x 50 mm befestigt.
b. Die Schienen wurden mit einem Schienenverbinder und einer Schienendichtung zusammengesteckt und
mit 4 Schrauben M6 x 30 mm verschraubt. Die Schrauben wurden mit einem Drehmoment von 10 Nm
angezogen.
c. Alle Stockschrauben wurden angezogen. Die Markierung für „Zu" steht in Sparrenrichtung.
Das Kreuz zeigt zur Dachfläche hin.
d. Die Begrenzer wurden bei einer Dachneigung bis 30° mit einem Mindestabstand von 2 m bzw. einer
Dachneigung über 30° mit einem Mindestabstand von 1 m zum Firstanfang/Firstende zu beiden Seiten der
Schiene mit je 2 Schrauben M6 x 30 mm verschraubt. Die Schrauben wurden mit einem Drehmoment
von 10 Nm angezogen.
Datum:
TopSlide
Braas GmbH
Unterschrift:
Sicherheitsfirstsystem TopSlide
m
m
m
m
m
m
m
