Inhaltszusammenfassung für BMI BRAAS TOPSLIDE

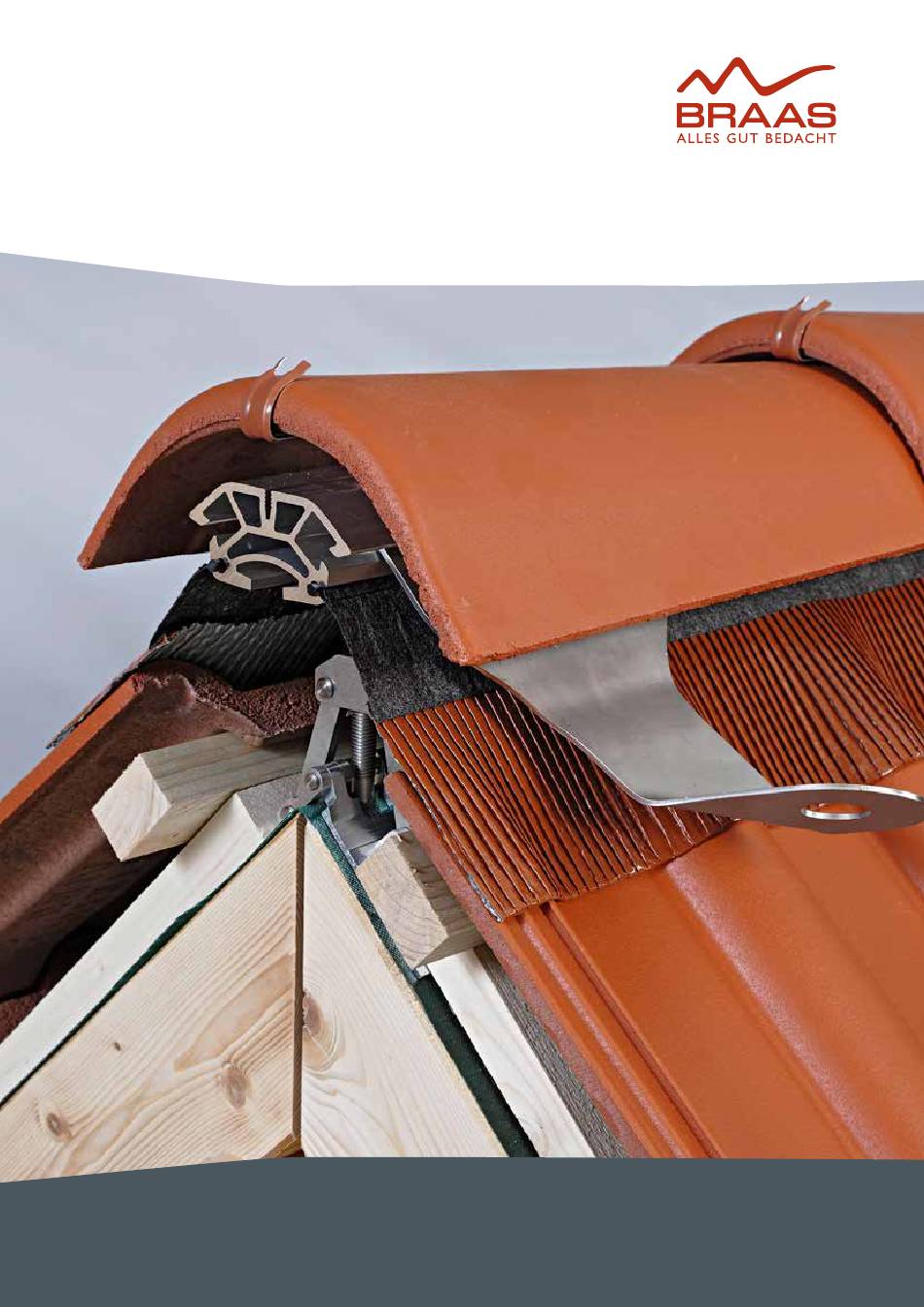

- Seite 1 BRAAS SICHERHEITSFIRST- SYSTEM TOPSLIDE. Verlegeanleitung, Stand: März 2018 Part of BMI Group...
-
Seite 2: Systemkomponenten
Sicherheitsfirstsystem TopSlide SYSTEMKOMPONENTEN: TopSlide Stütze (Stütze mit TopSlide Stockschraube M12 250 mm TopSlide Firstschiene, Länge 3,0 m 8 Schrauben 5,5 x 50 mm) Ankermutter TopSlide Verbinder Set (Verbinder mit Dichtung Dichtung für Verbinder TopSlide Begrenzer-Set (2 Stück Schienen- und 4 Schrauben M6 x 30 mm) begrenzer mit 4 Schrauben M6 x 30 mm) TopSlide Sicherheitsgleiter TopSlide Sicherheitsgleiter... - Seite 3 Sicherheitsfirstsystem TopSlide DACHSTEINE MIT 30/50 MM LATTUNG AM BEISPIEL SATTELDACH • Am Firstende: Spalt messen. • Die Konterlatten auf jedem Sparren befestigen. • Im Firstbereich mindestens für eine Pfannenreihe Platz für die Konterlatten aus- sparen. • Die Dacheinteilung unter Berücksichtigung von LAF gemäß...
- Seite 4 Sicherheitsfirstsystem TopSlide • Die Stockschrauben an • Die Konterlattenstücke bis den Firstenden eindrehen. zum First ergänzen. • Die Höhe der Stock- • Die Konterlatten bis zum schraube gemäß Tabelle Gelenk der Stütze her- 2 einstellen. Das Maß ist anführen und durch die ab der Oberkante des Platte auf dem Sparren Drehpunktes der Stütze...
- Seite 5 Sicherheitsfirstsystem TopSlide • Die obere Traglattenreihe • Den Schienenanfang am befestigen. Die obere Ortgang ausrichten: Die Traglatte schließt bündig Schiene muss bündig mit der Konterlatte ab. mit der Ausstichfläche • Die Ankermuttern auf- abschließen. setzen. • Die Ankermuttern bündig • Zum Befestigen des Ver- bis zur Oberkante der binders die ersten beiden Stockschraube eindrehen...
- Seite 6 Sicherheitsfirstsystem TopSlide • Den Verbinder mit den • Die Firstrolle in die First- beiden Schienen mit 4 schiene einziehen. Schrauben M6 x 30 mm verschrauben. Die Schrauben mit einem Drehmoment von 10 Nm anziehen. • Weitere Schienen mon- tieren, bei der letzten Schiene entsprechend dem Ortgangüberstand ablängen.
- Seite 7 Sicherheitsfirstsystem TopSlide • Die Gleiter zu beiden • Die Firststeine fortlaufend Seiten des Daches in die montieren und mit den Schiene einziehen. mitgelieferten Edelstahl- • Den Gleiter durchlaufen schrauben 5,0 x 40 mm lassen und kontrollieren, befestigen. ob dieser frei über der Firstrolle läuft.
- Seite 8 Sicherheitsfirstsystem TopSlide AUFFÜTTERN AM SPALT 1. Variante: Mehrere Spalte auffüttern • Bei einem Spalt an einem • An der Markierung entlang Sparrenstoß > 10 mm mit dem Fuchsschwanz an einer beliebigen Stelle ausschneiden. ist ein Auffüttern, z. B. mit • Bohle in den ausgesägten einer Bohle, erforderlich.
- Seite 9 Sicherheitsfirstsystem TopSlide MONTAGEDOKUMENTATION Objekt: Ort: Montagefirma: Verantwortlicher Monteur: Produkt: TopSlide Hersteller: Braas GmbH Typ: 1) Die zum Zeitpunkt der Montage gültige Einbauanleitung des Herstellers wurde eingehalten. 2) Das Montagepersonal ist fachlich qualifiziert für den Einbau der Anschlageinrichtung. 3) Vor der Montage wurde das Spaltmaß am Sparren kontrolliert und bei einem Spalt größer als 10 mm aufgefüttert.
- Seite 10 Verkaufsregionen und Läger Obergräfenhain Heisterholz Hainstadt Verkaufsregion und Lager Verkaufsregion und Lager Verkaufsregion und Lager Rathendorfer Straße Heisterholz 1/ B 61 Ziegeleistraße 10 09322 Penig OT Obergräfenhain 32469 Petershagen 74722 Buchen-Hainstadt T 034346 64 0 T 05707 811 0 T 06281 908 0 F 034346 64 189 F 05707 811 223 F 06281 908 177...
