DACHSTEINE MIT 30/50 MM LATTUNG AM BEISPIEL SATTELDACH
2
3
4
5

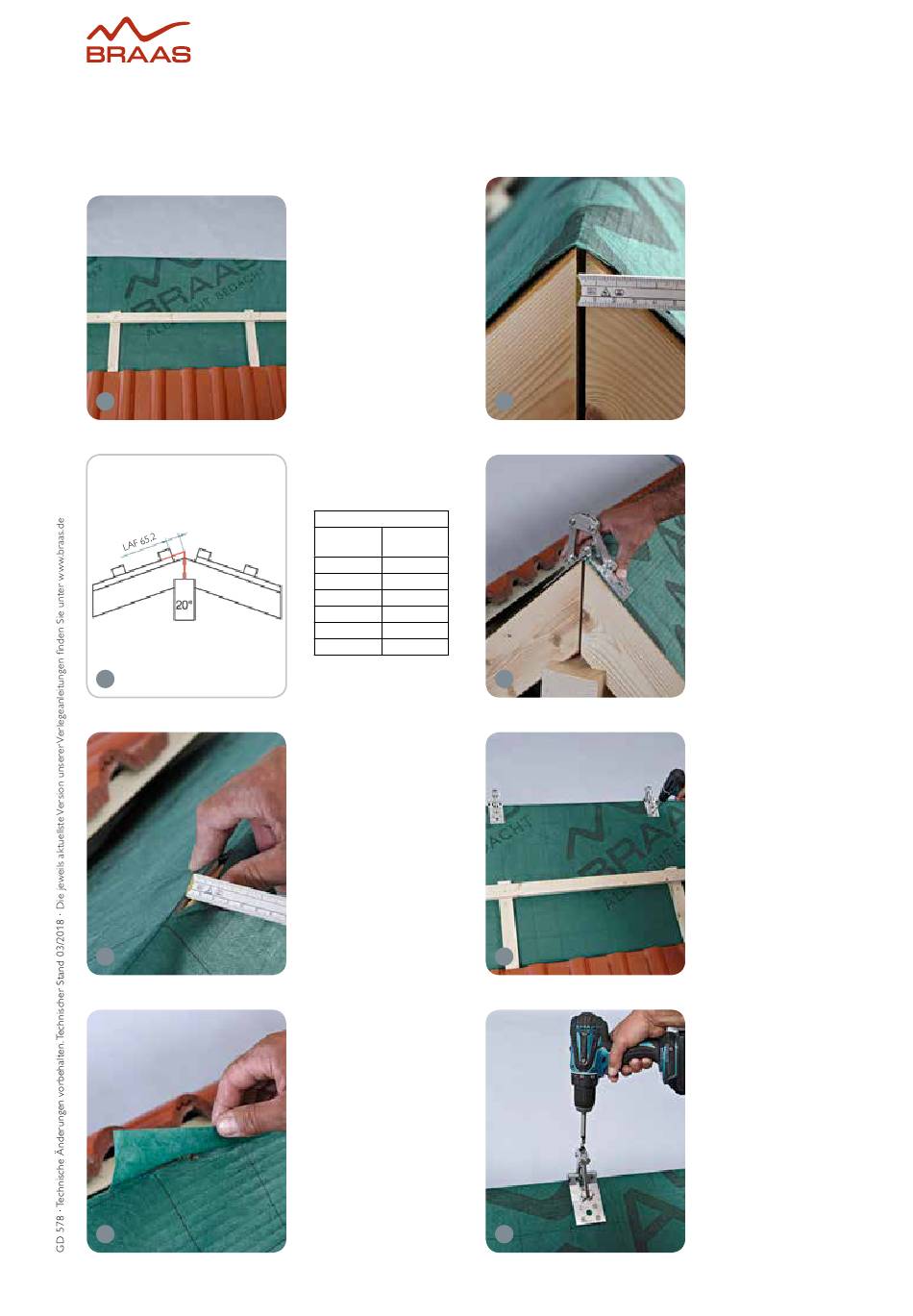

Sicherheitsfirstsystem TopSlide
• Die Konterlatten auf
jedem Sparren befestigen.
• Im Firstbereich mindestens
für eine Pfannenreihe Platz
für die Konterlatten aus-
sparen.
• Die Dacheinteilung unter
Berücksichtigung von LAF
gemäß Tabelle 1 vorneh-
men.
• Beispiel: LAF bei Dach-
neigung 20°.
Tabelle 1
LAF in mm
Dach-
30/50
neigung
10°
60
20°
65
30°
68
40°
76
50°
86
60°
96
• Das Spaltmaß an allen
Sparrenstößen kontrollie-
ren. Bei einem Spaltmaß
> 10 mm ist ein Auffüt-
tern erforderlich (siehe
Abbildungen 41 und 42).
• Im Feld: Die Unterspann-
bahn aufschneiden und
messen.
• Anschließend den Schlitz
in der Unterspannbahn
verkleben.
6
7
8
9
• Am Firstende:
Spalt messen.
• Die Stütze mittig auf den
Firstscheitelpunkten über
dem Sparren aufsetzen:
Beide Platten müssen
flächig auf dem Sparren
aufliegen.
• Der maximale Stützen-
abstand beträgt 1,0 m.
• Die Stützen mit 4 mit-
gelieferten Schrauben je
Platte auf jedem Sparren
befestigen.
• Mit einem Schlangenboh-
rer Ø 10 mm Löcher in
den Firstscheitelpunkten
für die Stockschrauben
bohren. Die vormontier-
ten Stützen als Bohrhilfe
verwenden.
3
