16
17
18
19

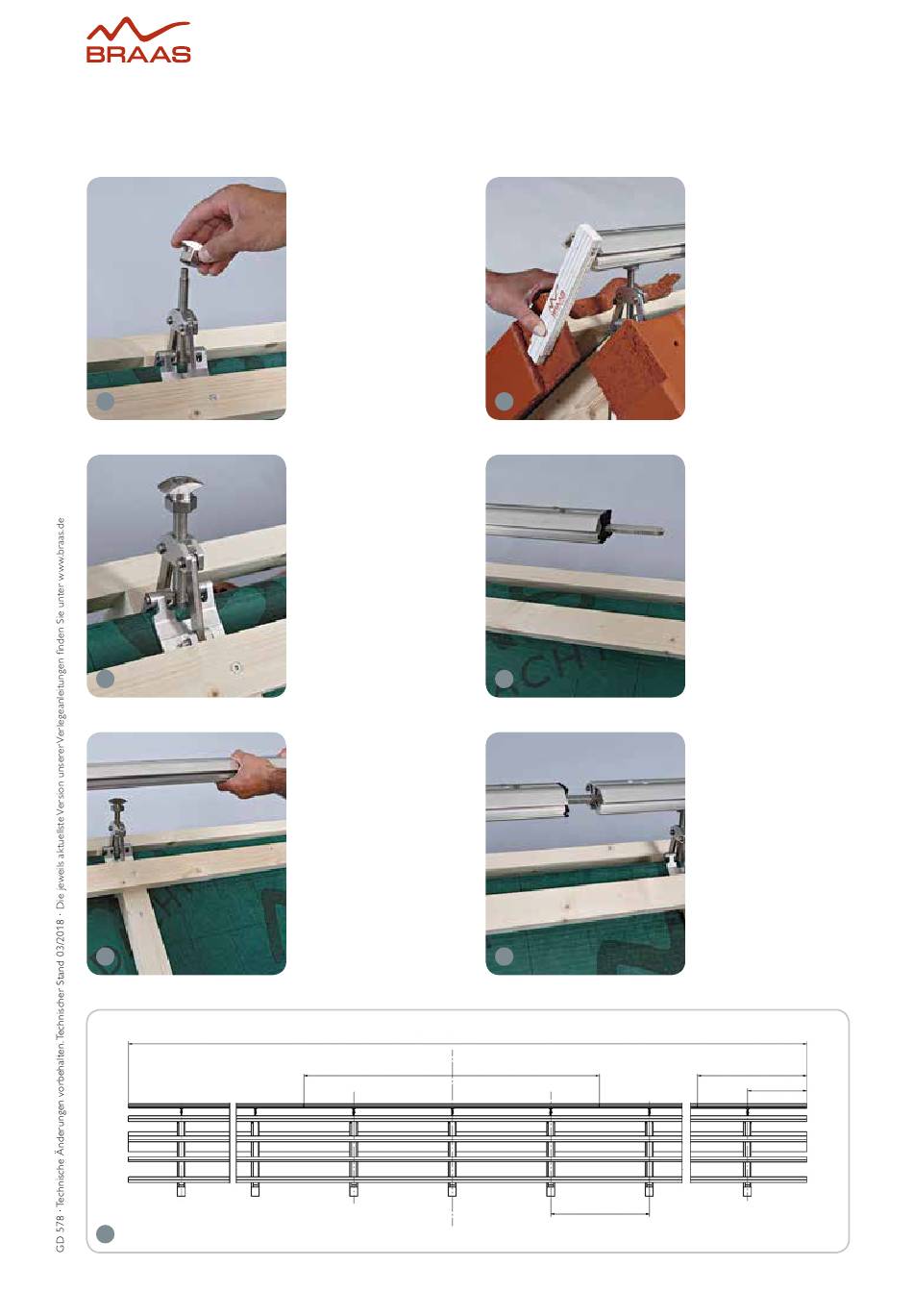

Sicherheitsfirstsystem TopSlide
• Die obere Traglattenreihe
befestigen. Die obere
Traglatte schließt bündig
mit der Konterlatte ab.
• Die Ankermuttern auf-
setzen.
• Die Ankermuttern bündig
bis zur Oberkante der
Stockschraube eindrehen
und ausrichten.
• Die Firstschiene auflegen.
• Die letzten Schienen-
stücke zuschneiden: Die
Mindestlänge der letzten
Schienenstücke bemisst
sich aus dem Kragarm
+ 0,15 m.
Lges max 40 m
3 m
20
21
22
Stützenabstand
max. 1 m
• Den Schienenanfang am
Ortgang ausrichten: Die
Schiene muss bündig
mit der Ausstichfläche
abschließen.
• Zum Befestigen des Ver-
binders die ersten beiden
Stockschrauben anziehen.
• Den Verbinder an das
eine Schienenende in
die Öffnung der Schiene
einstecken und bis an den
Anschlag (Unterseite) ein-
schieben.
• Die Dichtung aufsetzen.
• Eine weitere Schiene
montieren.
• Mit dem Verbinder zwei
Schienen zusammen-
stecken.
min. Schienenstück =
Kragarm +0,15 m
Kragarm max. 0,5 m
5
