Sicherheitsfirstsystem TopSlide

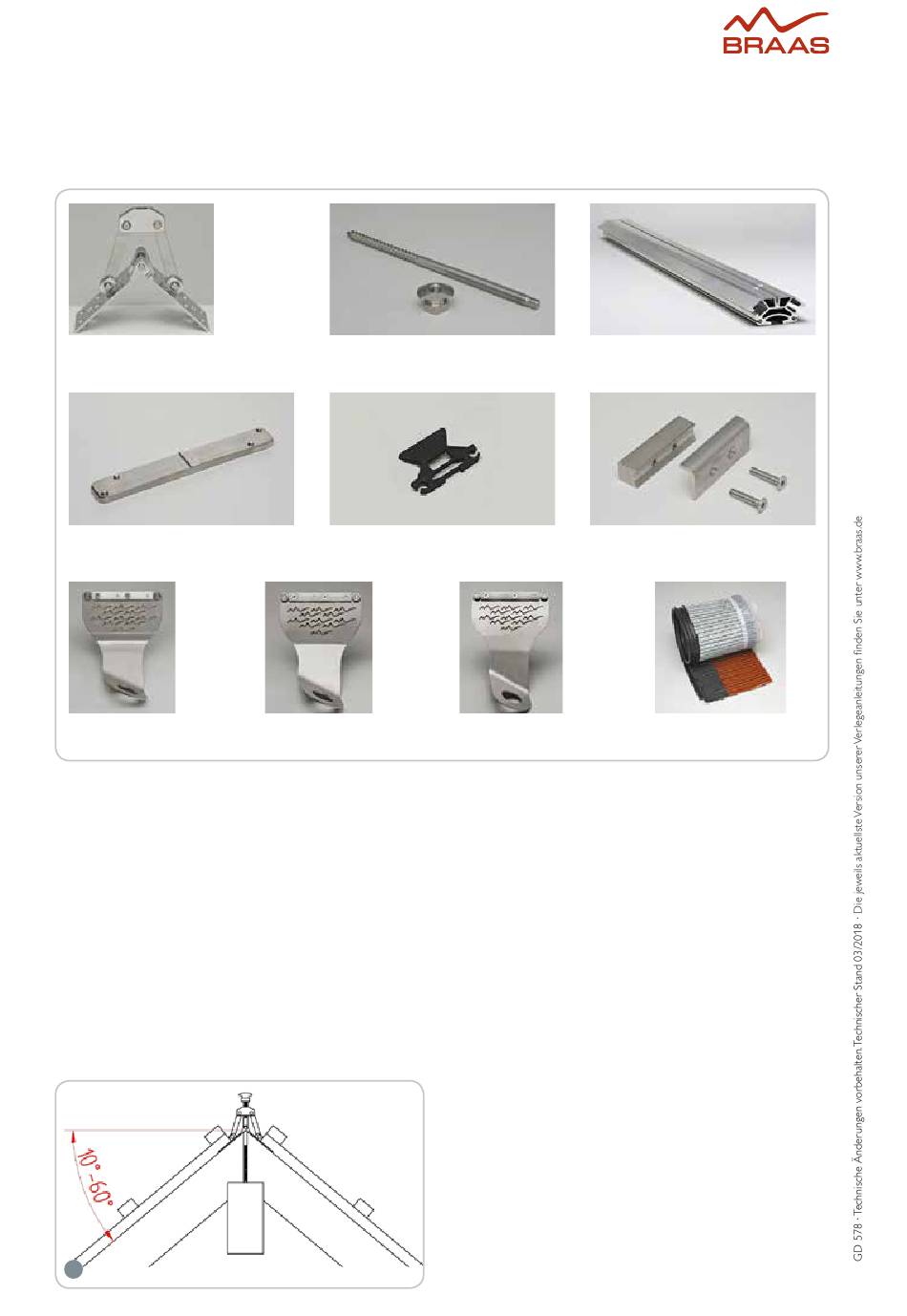

SYSTEMKOMPONENTEN:
TopSlide Stütze (Stütze mit
8 Schrauben 5,5 x 50 mm)
TopSlide Verbinder Set (Verbinder mit Dichtung
und 4 Schrauben M6 x 30 mm)
TopSlide Sicherheitsgleiter
DN 10°–20°
Für ein Braas Sicherheitsfirst-System werden benötigt:
• Firstschienen, abhängig von der Länge des Firstes
• Verbinder-Sets, abhängig von der Anzahl der Firstschienen
• Stützen mit Stockschrauben und Ankermuttern, abhängig vom
Sparrenabstand
• Sicherheitsgleiter, passend zur Dachneigung, für beide Dachseiten
beim Satteldach
• Je 2 Begrenzer-Sets für Firstanfang und Firstende
• Firstrolle, abhängig von der Länge des Firstes
Allgemein:
• Der TopSlide ist ein Befestigungselement zur Absturzsicherung bei
Wartungs- und Instandhaltungsarbeiten auf dem Dach.
• Wir empfehlen den Einstieg auf vorhandenen Tritten oder mithilfe
von Sicherheitsdachhhaken.
• Er hat eine bauaufsichtliche Zulassung (abZ) des Deutschen Instituts
für Bautechnik (DIBt).
• Der TopSlide lässt sich mit einer maximalen Schienenlänge von 40 m
durchlaufend installieren.
• Der maximale Sparrenabstand beträgt 1 m.
• Das Element TopSlide ist für symmetrische Satteldächer mit Dach-
neigungen zwischen 10° und 60° geeignet.
1
2
TopSlide Stockschraube M12 250 mm
Ankermutter
Dichtung für Verbinder
TopSlide Sicherheitsgleiter
DN > 20°–50°
TopSlide Firstschiene, Länge 3,0 m
TopSlide Begrenzer-Set (2 Stück Schienen-
begrenzer mit 4 Schrauben M6 x 30 mm)
TopSlide Sicherheitsgleiter
DN > 50–60°
• An den TopSlide können sich bis zu vier Personen gleichzeitig
anschlagen. Je Gleiter ist nur eine Person zulässig.
• Das Wartungsintervall und der Umfang der Wartung ist in der
Zulassung geregelt. Der TopSlide ist von einem Sachkundigen zu
prüfen. Nachweise über die Kontrollen sind zu protokollieren.
Unterkonstruktion:
• Mindestanforderung an die Materialqualität aller Holzbauteile:
Sortierklasse S10 nach DIN 4074 bzw. C24 nach DIN EN 338.
• Die Mindestsparrenbreite beträgt 60 mm.
• Der Mindestsparrenquerschnitt beträgt 60 x 120 mm.
Sicherheitshinweise:
• Zur Installation des Systems dürfen nur die von Braas gelieferten
und spezifizierten Komponenten (Systembauteile und Verbindungs-
mittel) verwendet werden.
• Der TopSlide ist nach den Angaben der Verlegeanleitung zu installie-
ren. Der korrekte Betrieb des Systems kann ansonsten nicht garan-
tiert werden.
• Das System darf nur zusammen mit Persönlicher Schutzausrüstung
gegen Absturz eingesetzt werden.
• Vor der Benutzung ist das System durch Sichtkontrolle auf offensicht-
liche Mängel zu prüfen.
• Nach einem Sturz muss das System überprüft werden. Beschädigte
Teile sind auszutauschen.
Zur Montage wird folgendes Werkzeug benötigt:
Kreissäge, Akkubohrschrauber, Schlangenbohrer Ø10 mm, Torx T20,
Zollstock, Inbus 4 mm, Ratsche, Schraubenschlüssel SW 9 und SW 24,
Schnur, Feile, Fuchsschwanz
Befestigung der Firstpfannen
Für das Sicherheitsfirst-System liegen für die Befestigung der First-
pfannen mit Firstklammern passend Vollgewindeschrauben Würth
ASSY aus Edelstahl mit 5,0 x 40 mm bzw. 5,0 x 45 mm sowie zur
Befestigung der Firstendscheibe Teilgewindeschrauben 5,0 x 70 mm
aus Edelstahl mit Dichtscheibe bei.
TopSlide Firstrolle Rot
TopSlide Firstrolle Braun
TopSlide Firstrolle Anthrazit
