Sicherheitsfirstsystem TopSlide
10
11
12
13
4

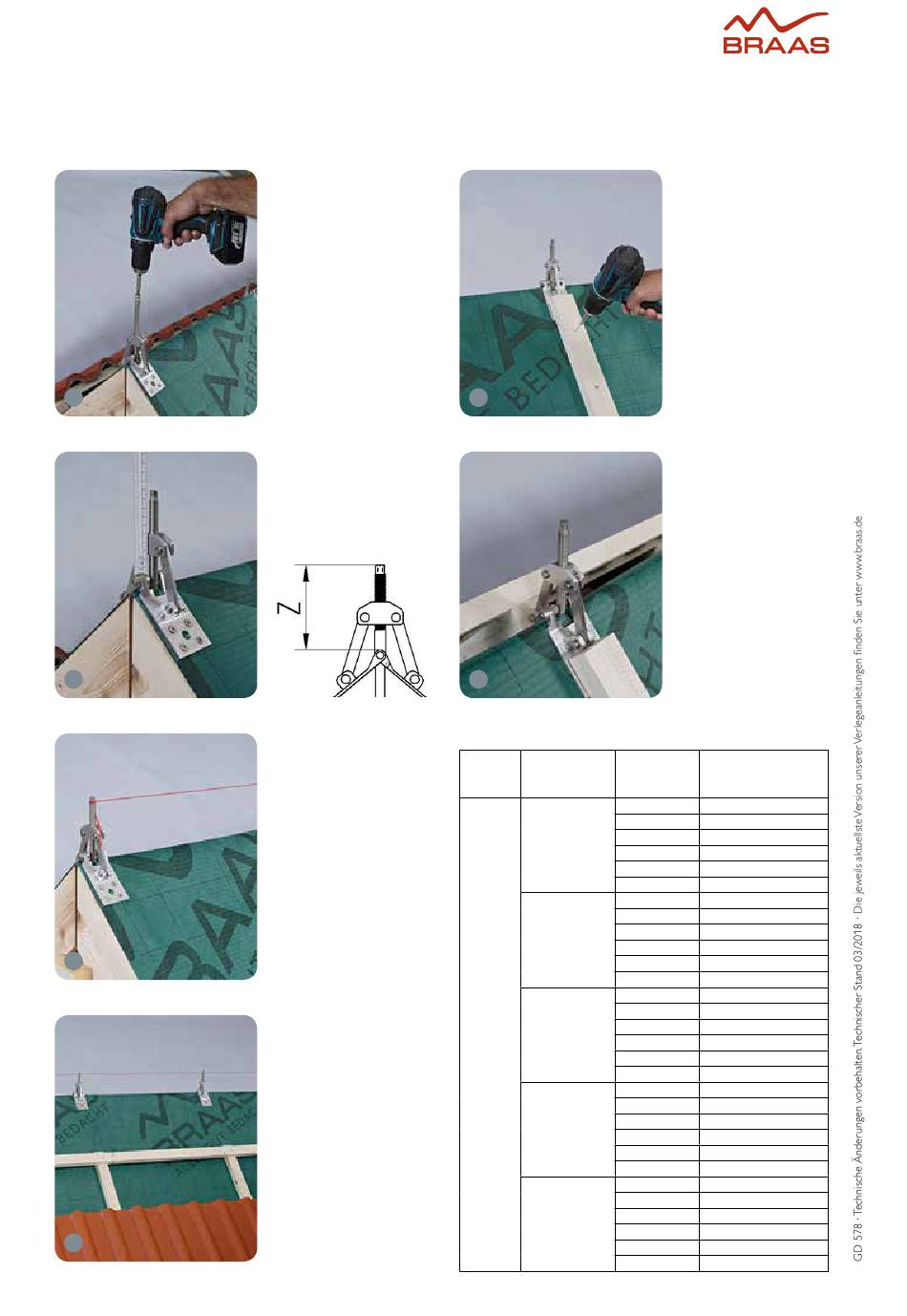

• Die Stockschrauben an
den Firstenden eindrehen.
• Die Höhe der Stock-
schraube gemäß Tabelle
2 einstellen. Das Maß ist
ab der Oberkante des
Drehpunktes der Stütze
zu nehmen.
• Eine Schnur spannen
zum Fluchten zwischen
der Stockschraube am
Firstanfang und First-
ende. Die Schnur an der
Stockschraube an der
Oberkante des Gewindes
befestigen.
• Die restlichen Stock-
schrauben auf gleiche
Höhe eindrehen. Die
Höhe an der gespannten
Schnur ausrichten.
14
15
Tabelle 2
First
Dachpfanne
Dachneigung
Latten 30/50
Doppel-S
Frankfurter
Pfanne
Eurofirst
Harzer Pfanne
Harzer Pfanne 7
Taunus Pfanne
• Die Konterlattenstücke bis
zum First ergänzen.
• Die Konterlatten bis zum
Gelenk der Stütze her-
anführen und durch die
Platte auf dem Sparren
befestigen.
Höhe Z Stock-
schraube in mm ab
OK Drehpunkt Stütze
10°
150
20°
145
30°
125
40°
110
50°
105
60°
85
10°
140
20°
135
30°
115
40°
105
50°
95
60°
85
10°
150
20°
135
30°
125
40°
110
50°
100
60°
85
10°
160
20°
150
30°
130
40°
120
50°
110
60°
90
10°
150
20°
145
30°
125
40°
110
50°
100
60°
85
