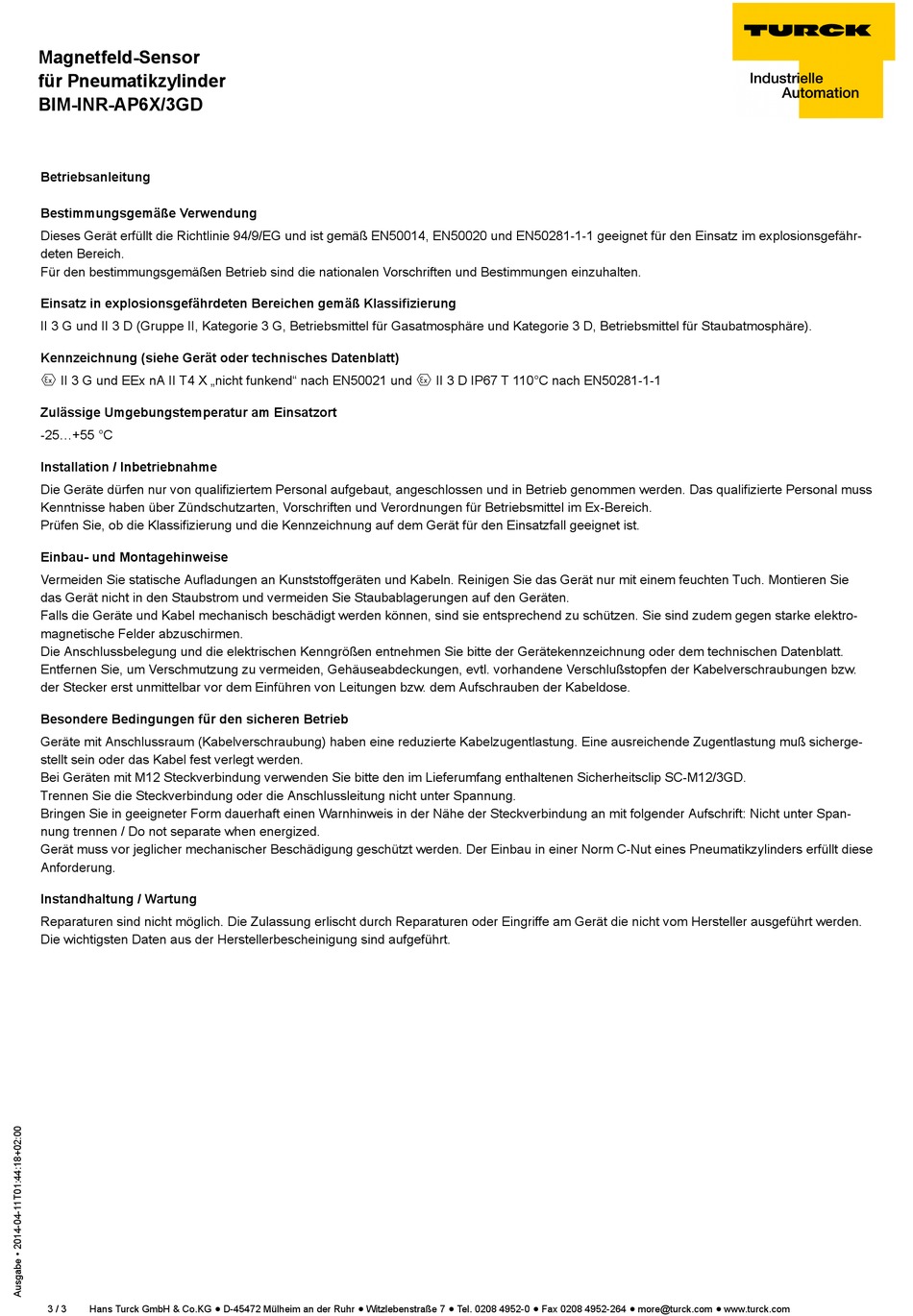

Magnetfeld-Sensor
für Pneumatikzylinder
BIM-INR-AP6X/3GD
Betriebsanleitung
Bestimmungsgemäße Verwendung
Dieses Gerät erfüllt die Richtlinie 94/9/EG und ist gemäß EN50014, EN50020 und EN50281-1-1 geeignet für den Einsatz im explosionsgefähr-
deten Bereich.
Für den bestimmungsgemäßen Betrieb sind die nationalen Vorschriften und Bestimmungen einzuhalten.
Einsatz in explosionsgefährdeten Bereichen gemäß Klassifizierung
II 3 G und II 3 D (Gruppe II, Kategorie 3 G, Betriebsmittel für Gasatmosphäre und Kategorie 3 D, Betriebsmittel für Staubatmosphäre).
Kennzeichnung (siehe Gerät oder technisches Datenblatt)
É II 3 G und EEx nA II T4 X „nicht funkend" nach EN50021 und É II 3 D IP67 T 110°C nach EN50281-1-1
Zulässige Umgebungstemperatur am Einsatzort
-25...+55 °C
Installation / Inbetriebnahme
Die Geräte dürfen nur von qualifiziertem Personal aufgebaut, angeschlossen und in Betrieb genommen werden. Das qualifizierte Personal muss
Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich.
Prüfen Sie, ob die Klassifizierung und die Kennzeichnung auf dem Gerät für den Einsatzfall geeignet ist.
Einbau- und Montagehinweise
Vermeiden Sie statische Aufladungen an Kunststoffgeräten und Kabeln. Reinigen Sie das Gerät nur mit einem feuchten Tuch. Montieren Sie
das Gerät nicht in den Staubstrom und vermeiden Sie Staubablagerungen auf den Geräten.
Falls die Geräte und Kabel mechanisch beschädigt werden können, sind sie entsprechend zu schützen. Sie sind zudem gegen starke elektro-
magnetische Felder abzuschirmen.
Die Anschlussbelegung und die elektrischen Kenngrößen entnehmen Sie bitte der Gerätekennzeichnung oder dem technischen Datenblatt.
Entfernen Sie, um Verschmutzung zu vermeiden, Gehäuseabdeckungen, evtl. vorhandene Verschlußstopfen der Kabelverschraubungen bzw.
der Stecker erst unmittelbar vor dem Einführen von Leitungen bzw. dem Aufschrauben der Kabeldose.
Besondere Bedingungen für den sicheren Betrieb
Geräte mit Anschlussraum (Kabelverschraubung) haben eine reduzierte Kabelzugentlastung. Eine ausreichende Zugentlastung muß sicherge-
stellt sein oder das Kabel fest verlegt werden.
Bei Geräten mit M12 Steckverbindung verwenden Sie bitte den im Lieferumfang enthaltenen Sicherheitsclip SC-M12/3GD.
Trennen Sie die Steckverbindung oder die Anschlussleitung nicht unter Spannung.
Bringen Sie in geeigneter Form dauerhaft einen Warnhinweis in der Nähe der Steckverbindung an mit folgender Aufschrift: Nicht unter Span-
nung trennen / Do not separate when energized.
Gerät muss vor jeglicher mechanischer Beschädigung geschützt werden. Der Einbau in einer Norm C-Nut eines Pneumatikzylinders erfüllt diese
Anforderung.
Instandhaltung / Wartung
Reparaturen sind nicht möglich. Die Zulassung erlischt durch Reparaturen oder Eingriffe am Gerät die nicht vom Hersteller ausgeführt werden.
Die wichtigsten Daten aus der Herstellerbescheinigung sind aufgeführt.
3 / 3
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
