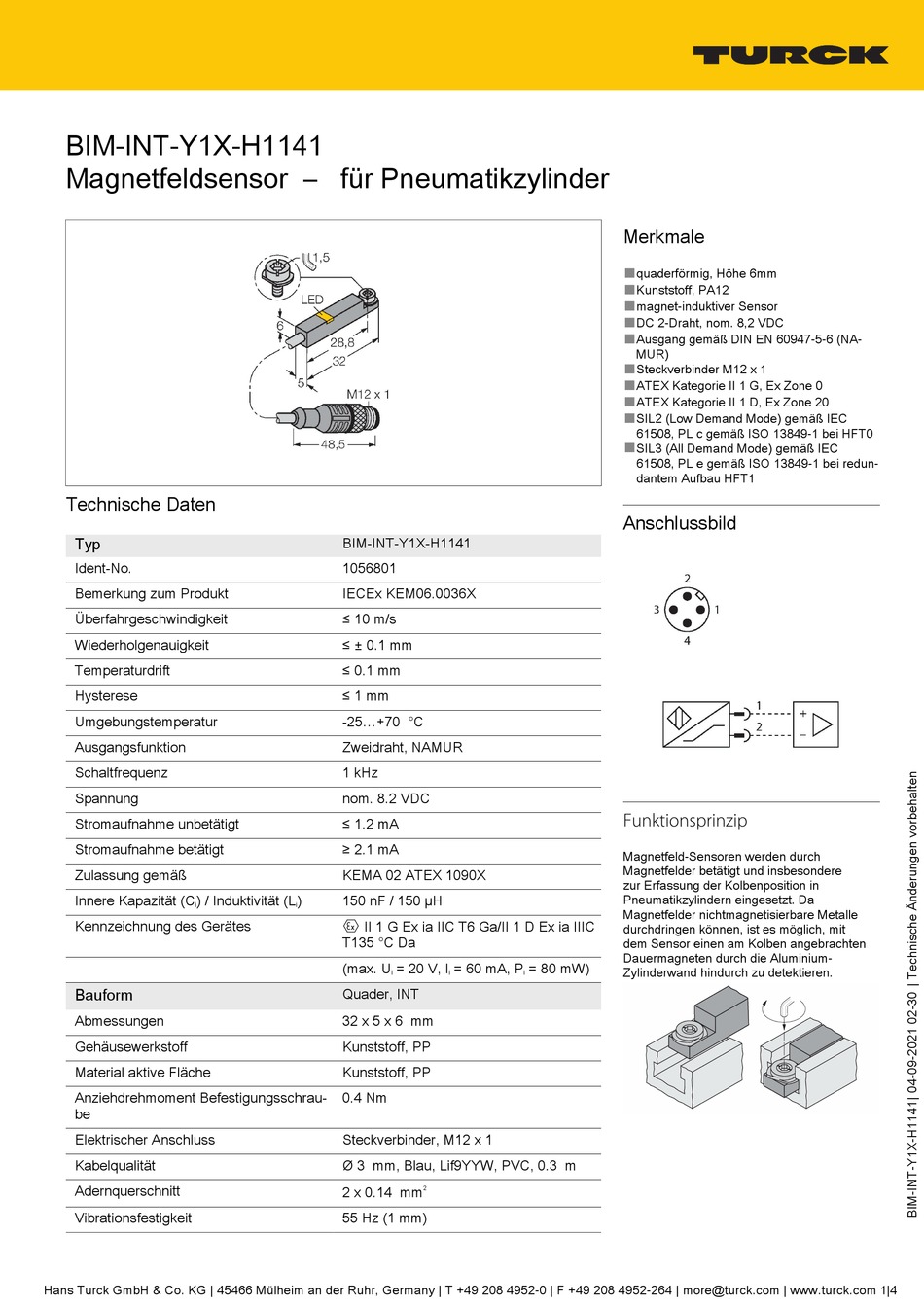

turck BIM-INT-Y1X-H1141 Betriebsanleitung

BIM-INT-Y1X-H1141
Magnetfeldsensor – für Pneumatikzylinder
Technische Daten
Typ
Ident-No.
Bemerkung zum Produkt
Überfahrgeschwindigkeit
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Anziehdrehmoment Befestigungsschrau-
be
Elektrischer Anschluss
Kabelqualität
Adernquerschnitt
Vibrationsfestigkeit
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
BIM-INT-Y1X-H1141
1056801
IECEx KEM06.0036X
≤ 10 m/s
≤ ± 0.1 mm
≤ 0.1 mm
≤ 1 mm
-25...+70 °C
Zweidraht, NAMUR
1 kHz
nom. 8.2 VDC
≤ 1.2 mA
≥ 2.1 mA
KEMA 02 ATEX 1090X
) 150 nF / 150 µH
i
É II 1 G Ex ia IIC T6 Ga/II 1 D Ex ia IIIC
T135 °C Da
(max. U = 20 V, I = 60 mA, P
i i
Quader, INT
32 x 5 x 6 mm
Kunststoff, PP
Kunststoff, PP
0.4 Nm
Steckverbinder, M12 x 1
Ø 3 mm, Blau, Lif9YYW, PVC, 0.3 m
2 x 0.14 mm
2
55 Hz (1 mm)
Merkmale
■
quaderförmig, Höhe 6mm
■
Kunststoff, PA12
■
magnet‐induktiver Sensor
■
DC 2‐Draht, nom. 8,2 VDC
■
Ausgang gemäß DIN EN 60947‐5‐6 (NA-
MUR)
■
Steckverbinder M12 x 1
■
ATEX Kategorie II 1 G, Ex Zone 0
■
ATEX Kategorie II 1 D, Ex Zone 20
■
SIL2 (Low Demand Mode) gemäß IEC
61508, PL c gemäß ISO 13849-1 bei HFT0
■
SIL3 (All Demand Mode) gemäß IEC
61508, PL e gemäß ISO 13849-1 bei redun-
dantem Aufbau HFT1
Anschlussbild
Funktionsprinzip
Magnetfeld-Sensoren werden durch
Magnetfelder betätigt und insbesondere
zur Erfassung der Kolbenposition in
Pneumatikzylindern eingesetzt. Da
Magnetfelder nichtmagnetisierbare Metalle
durchdringen können, ist es möglich, mit
dem Sensor einen am Kolben angebrachten
Dauermagneten durch die Aluminium-
= 80 mW)
Zylinderwand hindurch zu detektieren.
