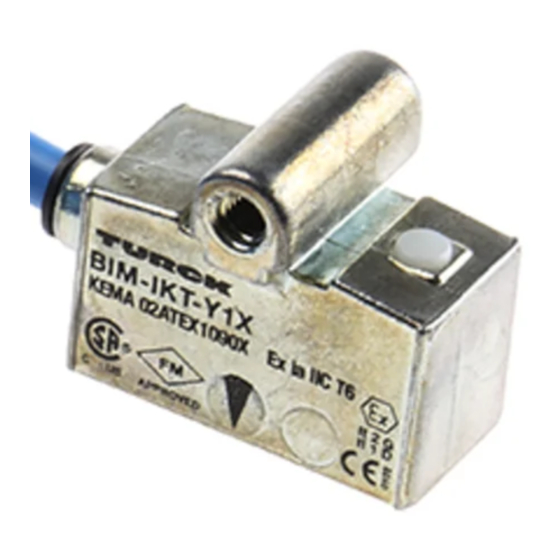

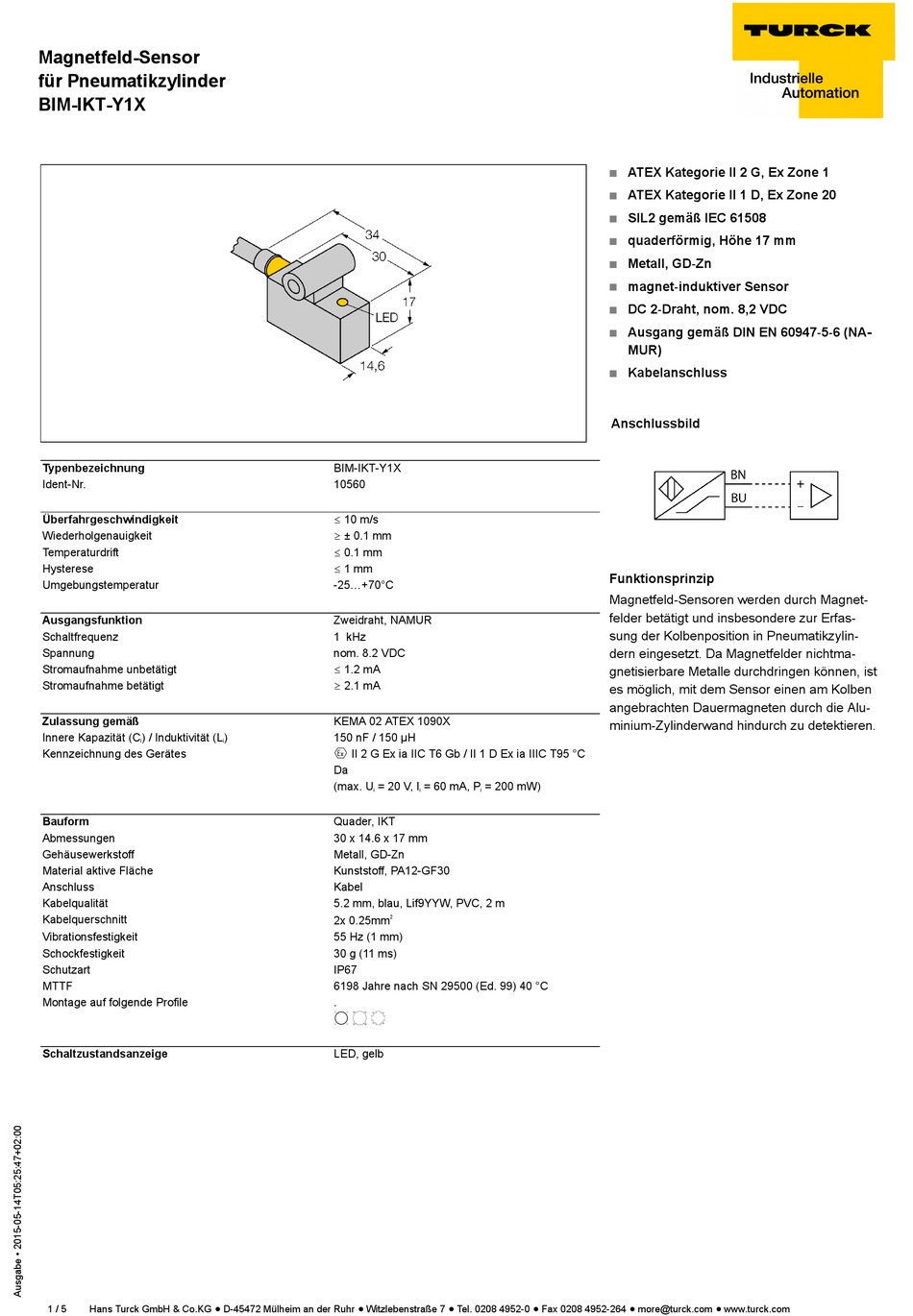

turck BIM-IKT-Y1X Betriebsanleitung

Magnetfeld-Sensor
für Pneumatikzylinder
BIM-IKT-Y1X
Typenbezeichnung
Ident-Nr.
Überfahrgeschwindigkeit
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Anschluss
Kabelqualität
Kabelquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Montage auf folgende Profile
Schaltzustandsanzeige
1 / 5 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
BIM-IKT-Y1X
10560
ð 10 m/s
ï ± 0.1 mm
ð 0.1 mm
ð 1 mm
-25...+70°C
Zweidraht, NAMUR
1 kHz
nom. 8.2 VDC
ð 1.2 mA
ï 2.1 mA
KEMA 02 ATEX 1090X
) 150 nF / 150 µH
i
É II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia IIIC T95 °C
Da
(max. U = 20 V, I
i
Quader, IKT
30 x 14.6 x 17 mm
Metall, GD-Zn
Kunststoff, PA12-GF30
Kabel
5.2 mm, blau, Lif9YYW, PVC, 2 m
2x 0.25mm 2
55 Hz (1 mm)
30 g (11 ms)
IP67
6198 Jahre nach SN 29500 (Ed. 99) 40 °C
.
F G H
LED, gelb
= 60 mA, P = 200 mW)
i i
ATEX Kategorie II 2 G, Ex Zone 1
ATEX Kategorie II 1 D, Ex Zone 20
SIL2 gemäß IEC 61508
quaderförmig, Höhe 17 mm
Metall, GD-Zn
magnet-induktiver Sensor
DC 2-Draht, nom. 8,2 VDC
Ausgang gemäß DIN EN 60947-5-6 (NA-
MUR)
Kabelanschluss
Anschlussbild
Funktionsprinzip
Magnetfeld-Sensoren werden durch Magnet-
felder betätigt und insbesondere zur Erfas-
sung der Kolbenposition in Pneumatikzylin-
dern eingesetzt. Da Magnetfelder nichtma-
gnetisierbare Metalle durchdringen können, ist
es möglich, mit dem Sensor einen am Kolben
angebrachten Dauermagneten durch die Alu-
minium-Zylinderwand hindurch zu detektieren.
