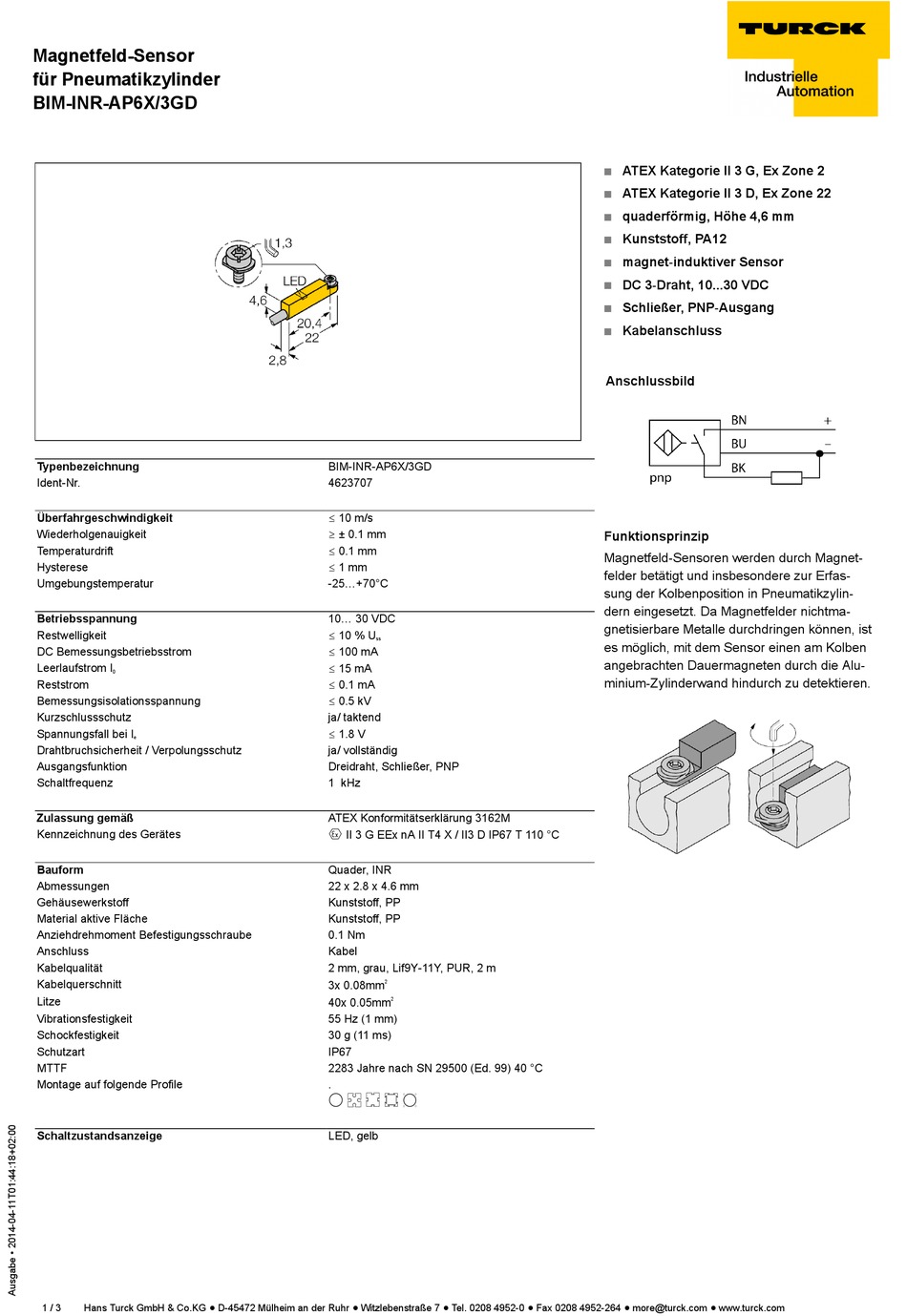

turck BIM-INR-AP6X/3GD Betriebsanleitung

Magnetfeld-Sensor
für Pneumatikzylinder
BIM-INR-AP6X/3GD
Typenbezeichnung
Ident-Nr.
Überfahrgeschwindigkeit
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Betriebsspannung
Restwelligkeit
DC Bemessungsbetriebsstrom
Leerlaufstrom I
0
Reststrom
Bemessungsisolationsspannung
Kurzschlussschutz
Spannungsfall bei I
e
Drahtbruchsicherheit / Verpolungsschutz
Ausgangsfunktion
Schaltfrequenz
Zulassung gemäß
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Anziehdrehmoment Befestigungsschraube
Anschluss
Kabelqualität
Kabelquerschnitt
Litze
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Montage auf folgende Profile
Schaltzustandsanzeige
1 / 3 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
BIM-INR-AP6X/3GD
4623707
ð 10 m/s
ï ± 0.1 mm
ð 0.1 mm
ð 1 mm
-25...+70°C
10... 30 VDC
ð 10 % U
ss
ð 100 mA
ð 15 mA
ð 0.1 mA
ð 0.5 kV
ja/ taktend
ð 1.8 V
ja/ vollständig
Dreidraht, Schließer, PNP
1 kHz
ATEX Konformitätserklärung 3162M
É II 3 G EEx nA II T4 X / II3 D IP67 T 110 °C
Quader, INR
22 x 2.8 x 4.6 mm
Kunststoff, PP
Kunststoff, PP
0.1 Nm
Kabel
2 mm, grau, Lif9Y-11Y, PUR, 2 m
3x 0.08mm
2
40x 0.05mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
2283 Jahre nach SN 29500 (Ed. 99) 40 °C
.
E M N K F
LED, gelb
ATEX Kategorie II 3 G, Ex Zone 2
ATEX Kategorie II 3 D, Ex Zone 22
quaderförmig, Höhe 4,6 mm
Kunststoff, PA12
magnet-induktiver Sensor
DC 3-Draht, 10...30 VDC
Schließer, PNP-Ausgang
Kabelanschluss
Anschlussbild
Funktionsprinzip
Magnetfeld-Sensoren werden durch Magnet-
felder betätigt und insbesondere zur Erfas-
sung der Kolbenposition in Pneumatikzylin-
dern eingesetzt. Da Magnetfelder nichtma-
gnetisierbare Metalle durchdringen können, ist
es möglich, mit dem Sensor einen am Kolben
angebrachten Dauermagneten durch die Alu-
minium-Zylinderwand hindurch zu detektieren.
