14 Über das System
Für den Benutzer
14 Über das System
Die Inneneinheit des VRV IV-S Wärmepumpensystems kann zum
Heizen und Kühlen verwendet
Inneneinheiten verwendet werden kann, das ist abhängig von der
installierten Außeneinheit und deren Baureihe.
HINWEIS
Verwenden Sie das System NICHT für andere Zwecke.
Um eine Verschlechterung der Qualität zu vermeiden,
verwenden Sie die Einheit NICHT für das Kühlen von
Präzisionsinstrumenten, Nahrung, Pflanzen, Tieren oder
Kunstarbeiten.
HINWEIS
Für zukünftige Modifikationen oder Erweiterungen Ihres
Systems:
Eine vollständige Übersicht über zulässige Kombinationen
(bei zukünftigen Systemerweiterungen) finden Sie im
technischen Datenbuch. Diese Übersicht sollte dann
herangezogen werden.
professionelle Beratung
Installateur.
INFORMATION
▪ Die Kombination der Inneneinheiten VRV DX und
RA DX ist unzulässig.
▪ Die Kombination der Inneneinheiten RA DX und AHU
ist unzulässig.
▪ Die Kombination der RA DX und Luftvorhang-
Inneneinheiten ist unzulässig.
Allgemein können die folgenden Inneneinheit-Typen an das VRV IV-
S Wärmepumpensystem angeschlossen werden. (Die Liste ist nicht
abschließend und ist abhängig von Kombinationen der Modelle
sowohl bei Außeneinheiten als auch bei Inneneinheiten.):
▪ VRV Inneneinheit mit direkter Dampfdehnung (Direct Expansion)
(Luft-zu-Luft-Anwendungen).
▪ RA Inneneinheit mit direkter Dampfdehnung (Direct Expansion)
(Luft-zu-Luft-Anwendungen).
▪ AHU (Luft-zu-Luft-Anwendungen): EKEXV-Satz erforderlich.
▪ Luftvorhang - Biddle - (Luft-zu-Luft-Anwendungen).
Der paarweise Anschluss von Luftbehandlungsgeräten an die
Außeneinheit des VRV IV-S Wärmepumpensystems wird unterstützt.
Der Mehrfach-Anschluss von Luftbehandlungsgeräten an die
Außeneinheit des VRV IV-S Wärmepumpensystems wird nicht
unterstützt, auch nicht in Kombination mit VRV Inneneinheit(en) mit
direkter Dampfdehnung.
Weiterer Informationen dazu siehe technisches Datenbuch.

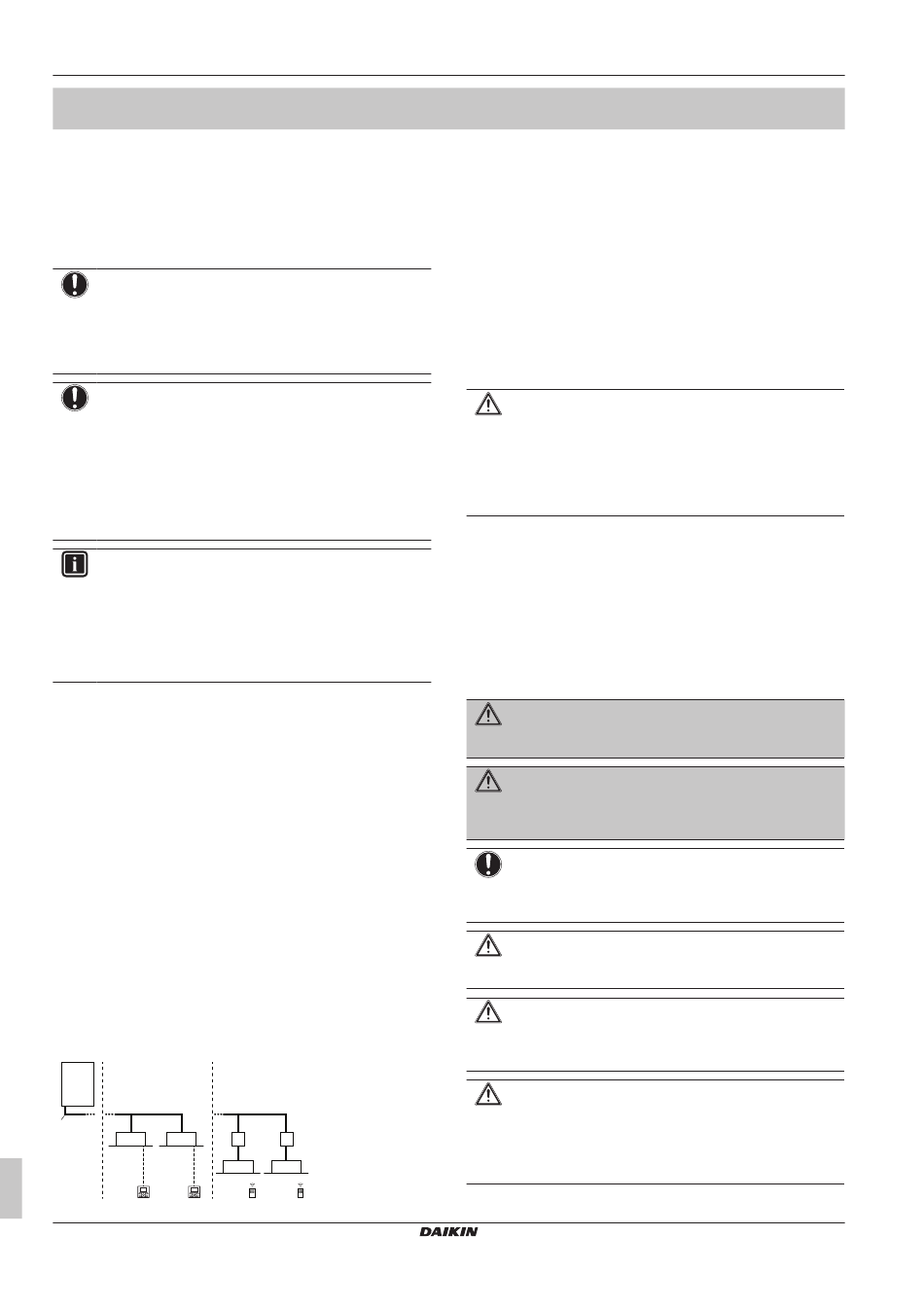

14.1

Systemanordnung

a
b c c
f
d d
Referenz für Installateure und Benutzer
48
werden. Welcher Typ
Weitere Informationen
erhalten Sie von Ihrem
e e
f
g g
a VRV IV-S Wärmepumpen-Außeneinheit
b Kältemittelrohre
c VRV Inneneinheit mit direkter Dampfdehnung (DX)
d Benutzerschnittstelle (je nach Typ der Inneneinheit fest
zugeordnet)
von
e BP-Box (erforderlich zum Anschluss von Inneneinheiten
mit direkter Dampfdehnung (RA) von Residential Air (SA)
oder Sky Air (DX))
f Inneneinheiten mit direkter Dampfdehnung (RA) von
Residential Air (DX)
g Benutzerschnittstelle (drahtlos, je nach Typ der
Inneneinheit dediziert)
15

Benutzerschnittstelle

ACHTUNG
▪ NIEMALS die Teile im Inneren des Reglers berühren.
▪ NICHT die Frontblende abnehmen. Das Berühren
einiger Teile innen ist gefährlich, und es könnten
Betriebsstörungen bewirkt werden. Zur Überprüfung
und Einstellung interner Teile wenden Sie sich an Ihren
und
Händler.
Diese Betriebsanleitung
Hauptfunktionen des Systems, ohne alle Funktionen abzudecken.
Detaillierte Informationen über erforderliche Maßnahmen, um
bestimmte Funktionen zu aktivieren, finden Sie in der dedizierten
Installations- und Betriebsanleitung der betreffenden Inneneinheit.
Siehe Betriebsanleitung der installierten Benutzerschnittstelle.
16

Vor der Inbetriebnahme

WARNUNG
In diesem Gerät sind Teile, die unter Strom stehen oder
die heiß sein können.
WARNUNG
Bevor Sie
sichergestellt sein, dass die Installation ordnungsgemäß
von einem Fachinstallateur durchgeführt worden ist.
HINWEIS
Führen Sie nie selber Inspektionen oder Wartungsarbeiten
an der Einheit durch. Beauftragen Sie einen qualifizierten
Kundendiensttechniker mit diesen Arbeiten.
ACHTUNG
Es ist gesundheitsschädlich, sich über längere Zeit dem
Luftstrom auszusetzen.
ACHTUNG
Um Sauerstoffmangel zu vermeiden, muss der Raum
ausreichend gelüftet werden, falls zusammen mit dem
System ein Gerät mit Brenner verwendet wird.
ACHTUNG
NICHT das System betreiben, wenn gerade ein Mittel zur
Raumdesinfizierung gegen Insekten benutzt wird. Sonst
könnten sich die Chemikalien in der Einheit sammeln. Das
kann die Gesundheit von Menschen gefährden, die
überempfindlich auf Chemikalien reagieren.
gibt einen Überblick
die Einheit in Betrieb nehmen,
RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1C – 2019.07
über die
muss
