8 Erstmalige Inbetriebnahme

Entwicklung der Raumtemperatur:
D
E
F
A
B
A Eingestellte Temperatur der Inneneinheit
B Betriebsbeginn
C Betriebszeit
D Sanft
E Schnell
F Stark

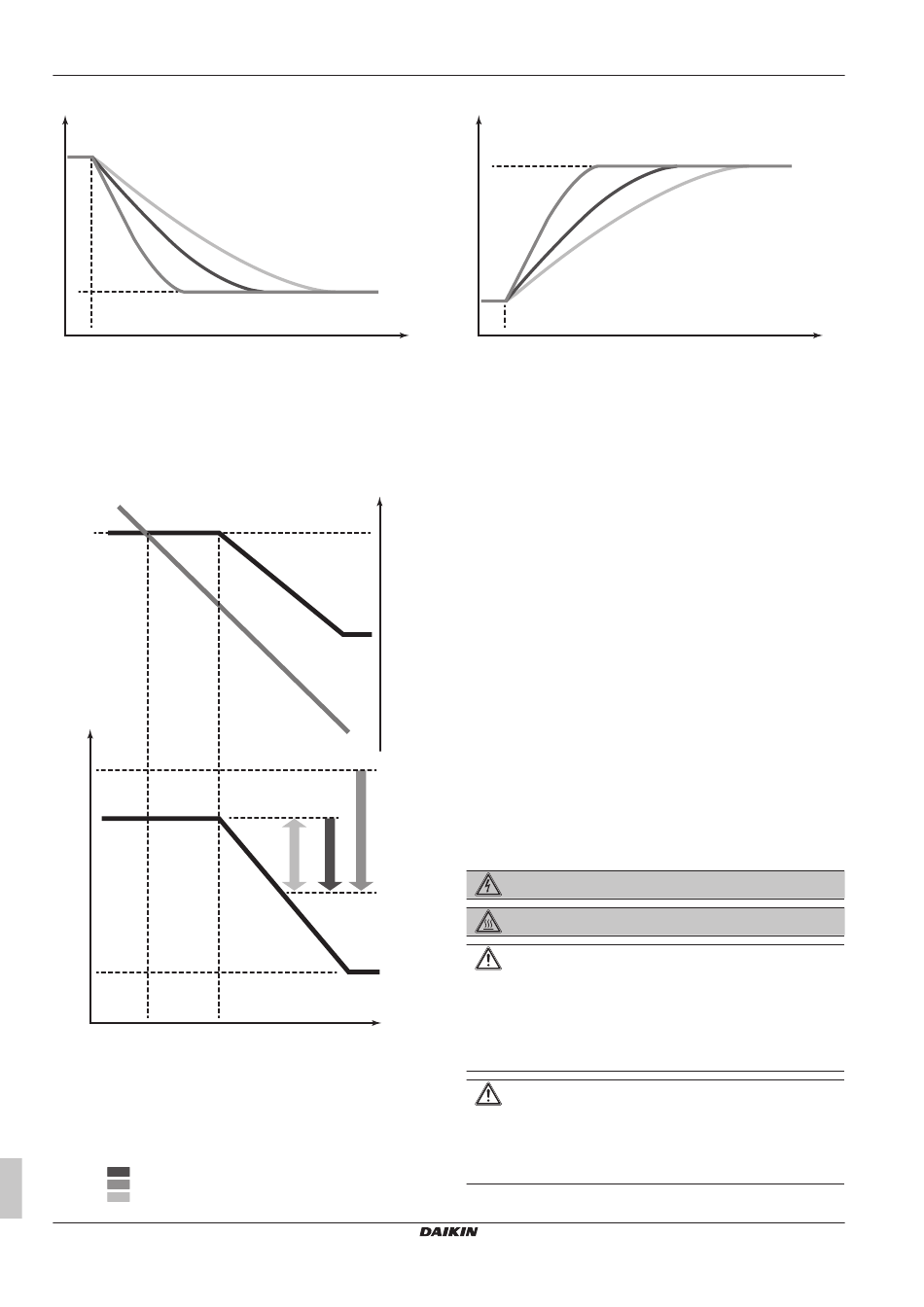

7.3.4 Beispiel: Automatischer Modus bei
Heizen
T
c
49°C
C
46°C
D
2°C
A Virtuelle Belastungskurve (Standard-Spitzenauslastung im
automatischen Modus)
B Belastungskurve
C Virtueller Zielwert (Anfangs-Verflüssigungstemperaturwert
im automatischen Modus)
D Auslegungstemperatur
E Auslastungsfaktor
F Lufttemperatur draußen
T Kondensationstemperatur
c
Schnell
Stark
Sanft
Referenz für Installateure und Benutzer
38
C
E
100%
A
B
70%
F
Entwicklung der Raumtemperatur:
A
F E
D
B
A Eingestellte Temperatur der Inneneinheit
B Betriebsbeginn
C Betriebszeit
D Sanft
E Schnell
F Stark
8 Erstmalige Inbetriebnahme
8.1 Überblick: Erstmalige
Inbetriebnahme
Nach Durchführung der Installation und Festlegung der bauseitigen
Einstellungen muss der Installateur überprüfen, dass das System
ordnungsgemäß arbeitet. Dazu ist gemäß den nachfolgenden
Instruktionen ein Probelauf durchzuführen.
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, um das System nach dessen Konfiguration in Betrieb zu
nehmen.
Die Inbetriebnahme umfasst üblicherweise die folgenden Schritte:
1 Die "Checkliste vor Inbetriebnahme" durchgehen.
2 Probelauf durchführen.
3 Falls erforderlich, nach fehlerhaftem Abschluss des Probelaufs
die Fehler beseitigen.
4 System betreiben.
8.2 Sicherheitsvorkehrungen bei
Inbetriebnahme
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
ACHTUNG
Auf KEINEN Fall den Probelauf durchführen, während
Sie an den Inneneinheiten gearbeitet wird.
Wenn Sie den Probelauf durchführen, arbeiten NICHT nur
die Außeneinheit, sondern auch die angeschlossenen
Inneneinheiten. Das Arbeiten an einer Inneneinheit
während der Durchführung eines Probelaufs ist gefährlich.
ACHTUNG
Finger, Stäbe und andere Gegenstände NICHT in den
Lufteinlass und -auslass einführen. Der Ventilatorschutz
darf NICHT entfernt werden. Wenn sich der Ventilator mit
hoher Drehzahl dreht, könnten Verletzungen verursacht
werden.
C
RXYSCQ4~6TMV1B
VRV IV-S System Klimagerät
4P404224-1C – 2019.07
