Montieren Des Innengeräts; So Installieren Sie Das Innengerät; So Schließen Sie Den Ablaufschlauch An Den Ablauf An - Daikin Altherma 3 H W Installationsanleitung

2×
1
5 Optional: Entfernen Sie die Blende der Bedieneinheit.
HINWEIS
Wenn Sie die Blende der Bedieneinheit entfernen, trennen
Sie auch die Kabel an der Rückseite der Bedieneinheit-
Blende, um Schäden zu verhindern.

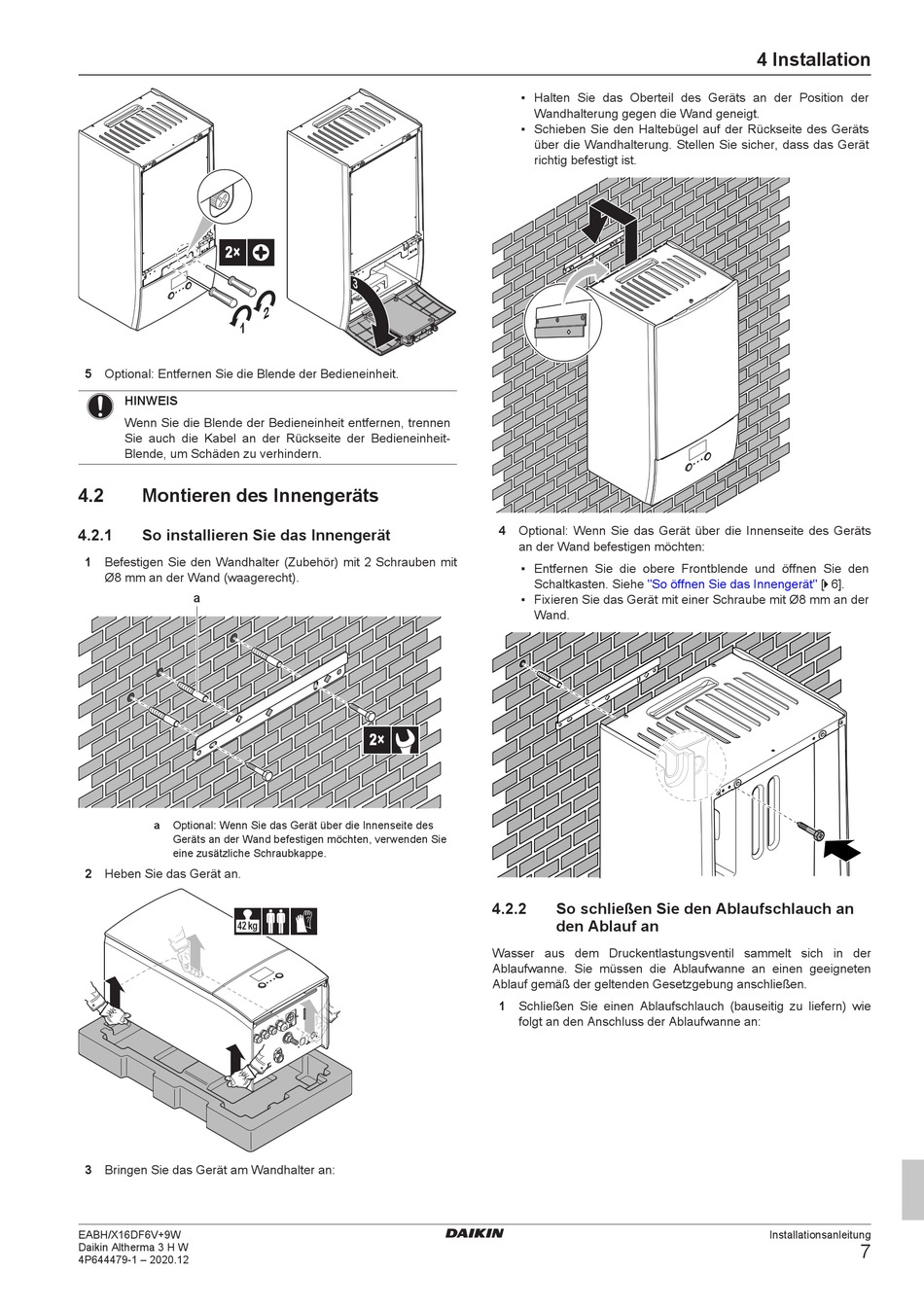

4.2 Montieren des Innengeräts
4.2.1 So installieren Sie das Innengerät
1 Befestigen Sie den Wandhalter (Zubehör) mit 2 Schrauben mit
Ø8 mm an der Wand (waagerecht).
a
a Optional: Wenn Sie das Gerät über die Innenseite des
Geräts an der Wand befestigen möchten, verwenden Sie
eine zusätzliche Schraubkappe.
2 Heben Sie das Gerät an.
42 kg
3 Bringen Sie das Gerät am Wandhalter an:
EABH/X16DF6V+9W
Daikin Altherma 3 H W
4P644479-1 – 2020.12
3
2
2×
▪ Halten Sie das Oberteil des Geräts an der Position der
Wandhalterung gegen die Wand geneigt.
▪ Schieben Sie den Haltebügel auf der Rückseite des Geräts
über die Wandhalterung. Stellen Sie sicher, dass das Gerät
richtig befestigt ist.
4 Optional: Wenn Sie das Gerät über die Innenseite des Geräts
an der Wand befestigen möchten:
▪ Entfernen Sie die obere Frontblende und öffnen Sie den
Schaltkasten. Siehe "So öffnen Sie das
▪ Fixieren Sie das Gerät mit einer Schraube mit Ø8 mm an der
Wand.
4.2.2 So schließen Sie den Ablaufschlauch an
den Ablauf an
Wasser aus dem Druckentlastungsventil sammelt sich in der
Ablaufwanne. Sie müssen die Ablaufwanne an einen geeigneten
Ablauf gemäß der geltenden Gesetzgebung anschließen.
1 Schließen Sie einen Ablaufschlauch (bauseitig zu liefern) wie
folgt an den Anschluss der Ablaufwanne an:
4 Installation
Innengerät" [ 4 6].
Installationsanleitung
7
