Strømskema - Navigator PIT BOSS PB1230G Handbuch

Det digitale kontrolpanel er et avanceret og værdifuldt stykke teknologi. Angående beskyttelse mod overspænding og kortslutning
skal du se strømskemaet nedenfor for at sikre, at strømkilden er tilstrækkelig til at drive enheden.
PB – STRØMKRAV
220-240 V, 50 HZ, 250 W, 3-BENET, JORDFORBUNDET STIK
BEMÆRK: Elektriske komponenter, der har bestået produktsikkerhedstests og certificeringsprocedurer,
opfylder en testtolerance på ± 5-10 %.
HASTIGHED
FOR BRÆND- JORDFORBUNDET
STRØMLEDNING
SELSINDTAG:
VW-1, 105°C/221°F, 18-3
2 KG/T
STANDARD CSA
(4.4 LB/T)
JORDFORBINDELSE
BRÆNDKAR
INDEKS
W : HVID
Y : GUL
P : LILLA
R : RØD
K : SORT
G : GRØN
160

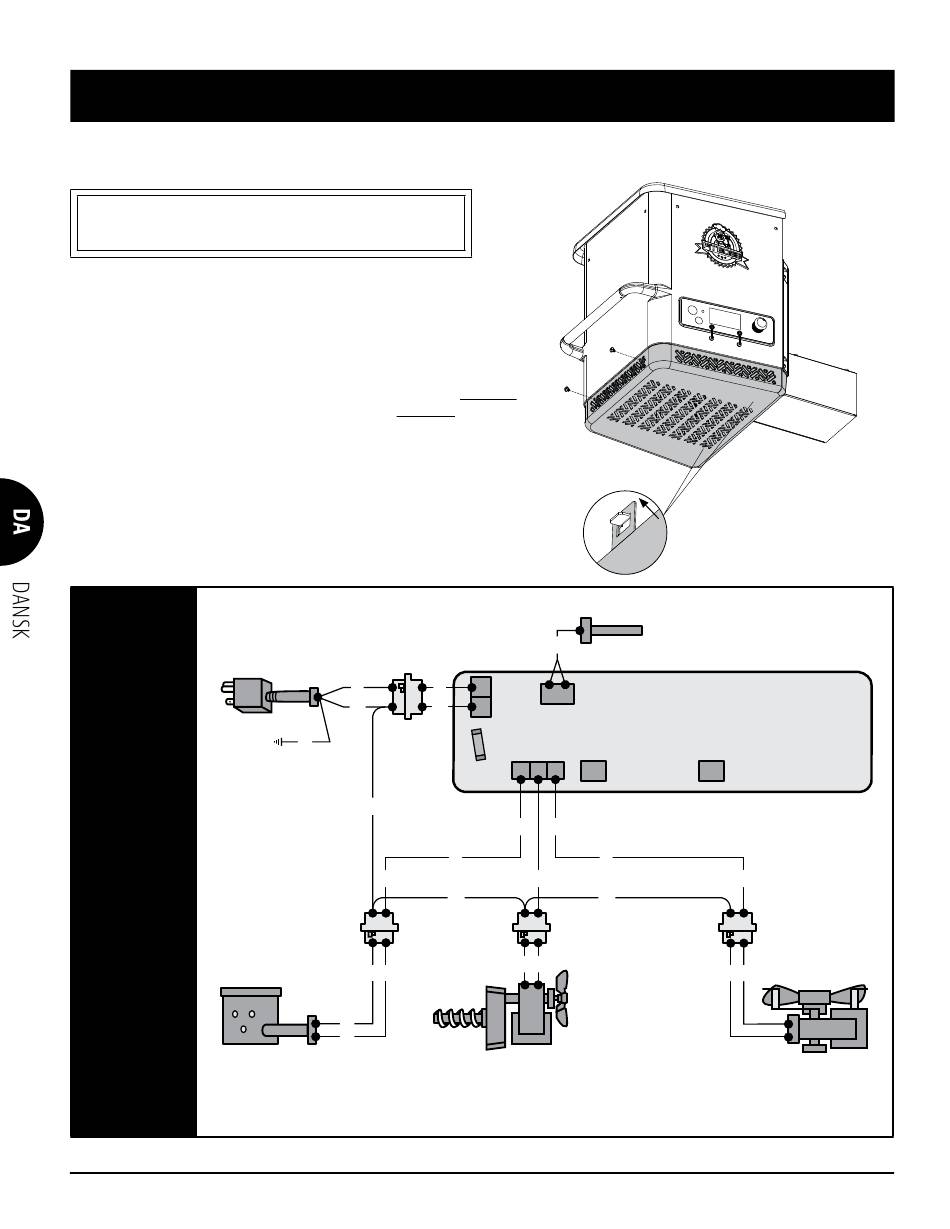

STRØMSKEMA
FIND OG FJERN DE TO
SKRUER PÅ ADGANG-
SPANELET PÅ SIDEN
AF MAGASINET.
GIV SLIP PÅ DET NEDERSTE
MAGASINPANEL, OG
SKUB DET TILBAGE FOR AT
FRIGØRE DET FRA TAPPEN.
K K
W W
G
W
P
W W
W
W
TÆNDERENHED/
HD-VARMEPATRON
200 W, 230 V,
0,375" X 5,000"
K
TERMOMETERETS
MOLEX-STIK
HURTIGTVIRKENDE
SIKRING
P Y
P Y
R
W W
R R
PILLEINDFØRINGSSNEGLS
MOTOR OG FØDERSYSTEM
30 W, 230 V,
2 O/MIN
GRILLTERMOMETER
KONTROLPANEL
Y
Y Y
LUFTINDTAGS-
BLÆSER
50/60 HZ, 230 V,
1-FASET
