Filterfunktion (FILTER)

2.2 Filterfunktion (FILTER)
Wenn ein Schaltleistungsgerät oder ein Wechselrichter an dasselbe System wie das
zu messende Objekt angeschlossen ist, können Hochfrequenzkomponenten die
Schwingungsformen von Ableitströmen überlagern. Mit der Filterfunktion können unnötige
Hochfrequenzanteile beseitigt werden.

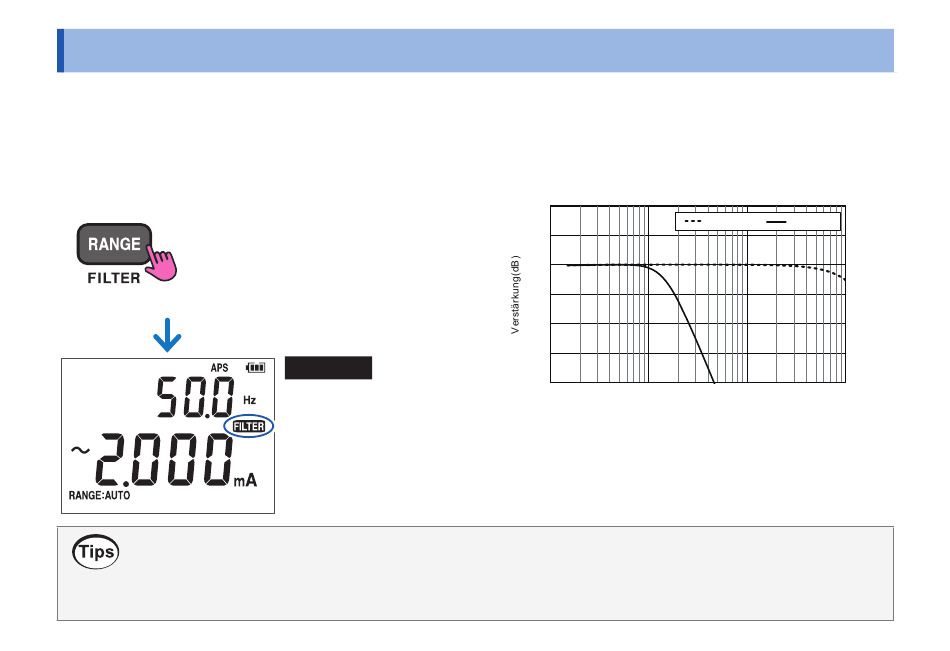

Aktivieren der Filterfunktion.
Halten Sie die Taste mindestens
1 s lang gedrückt.
(Die Funktion wird deaktiviert,
1 s
indem die Taste erneut mindestens
1 s lang gedrückt wird.)
Wenn die Filterfunktion aktiviert ist, ist das Frequenzband auf ca. 180 Hz (−3 dB) eingeschränkt,
was dem Frequenzband des allgemeinen Fehlerstromschutzschalters entspricht.
Um den Betrieb des Fehlerstromschutzschalters zu analysieren, wird empfohlen, die Filterfunktion
zu verwenden.
26
FILTER
wird angezeigt.
Sie können die Filterfunktion
auch ein- oder ausschalten,
wenn Sie das Instrument
einschalten. (S. 4 1)
HIOKI CM4002A966-00
10
5
0
-5
-10
-15
-20
10 100
Frequenz(Hz)
Beispiel für
Frequenzeigenschaften
Bereich 6 mA
Filter: OFF Filter: ON
1 k 10 k
