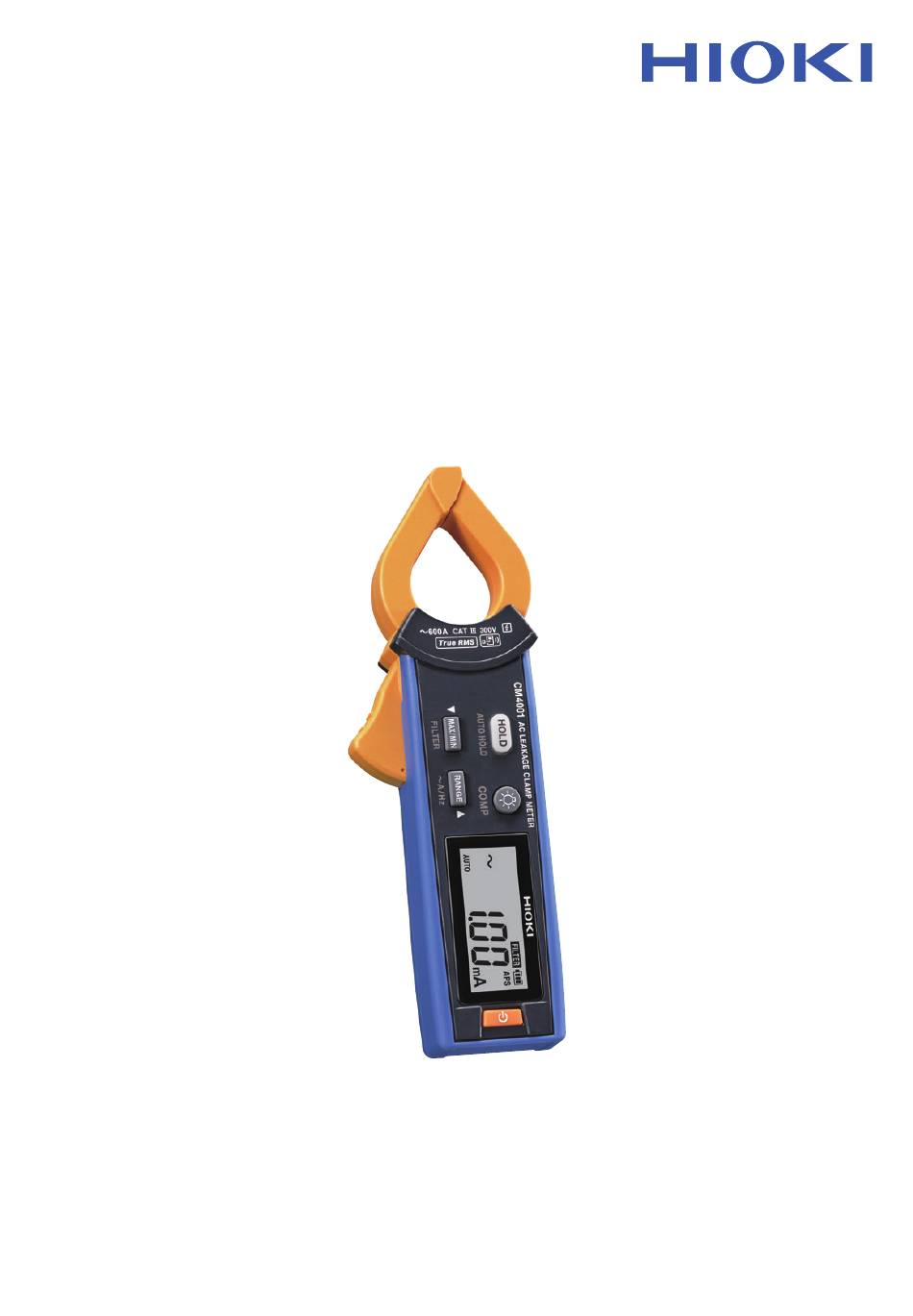

- Seite 1 CM4001 Bedienungsanleitung Version zum Herunterladen AC LECKSTROMZANGE AC LEAKAGE CLAMP METER Jan. 2023 Edition 1 CM4001A968-00 (A963-00) 23-01H HIOKI CM4001A968-00...
- Seite 2 HIOKI CM4001A968-00...
-
Seite 3: Einleitung
Einleitung Einleitung Vielen Dank, dass Sie sich für die CM4001 AC Leckstromzange von Hioki entschieden haben. Bitte lesen Sie zunächst diese Bedienungsanleitung und bewahren Sie sie für spätere Bezugnahme griffbereit auf, um den maximalen Nutzen aus dem Instrument zu ziehen. -
Seite 4: Vornehmen Von Messungen
Tragen Sie geeignete Schutzkleidung wie Handschuhe. Klemmen Sie das Instrument, sodass sich das Messobjekt in der Mitte der Backen befindet. Lesen Sie den Messwert ab. Drücken Sie die Taste RANGE für 1 s oder länger, um zwischen Frequenzmessung und Strommessung zu wechseln. HIOKI CM4001A968-00... -
Seite 5: Messung Von Leckstrom
Objekts, wie wenn das Instrument z. B. um zu einem Bündel zusammengespannte dreiphasige Drähte geklemmt ist, ist darauf zu achten, dass die Backen vollständig geschlossen sind. Wenn die Backen auch nur leicht geöffnet sind, werden die Messwerte Fehler enthalten und die Genauigkeit kann nicht gewährleistet werden. HIOKI CM4001A968-00... -
Seite 6: Lokalisieren Von Isolationsfehlern (Identifizieren Von Gfci- Und Rcd- Auslöseereignissen)
• Wenn sich die Isolierung des Lastgeräts an Position B in der Abbildung verschlechtert hat, können Sie den Leckstrom durch die Messung erkennen, indem Sie um die gebündelten Drähte herum klemmen, und zwar nicht an Position , sondern an Position Leckstrom Verbraucher Verbraucher HIOKI CM4001A968-00... -
Seite 7: Messung Von Laststrom
Ton erzeugen; dies hat jedoch keinen Einfluss auf die Messung. • Wenn Sie die Größe eines Eingangsstroms nicht finden können, deaktivieren Sie die Filterfunktion und starten Sie die Messung unter Verwendung des Auto-Bereichs oder des 600,0 A-Bereichs. HIOKI CM4001A968-00... - Seite 8 Wenn die Messwerte je nach dem manuell gewählten Bereich stark variieren, vertrauen Sie dem mit dem oberen Bereich gemessenen Messwert. Bitte besuchen Sie für detaillierte Informationen unsere Website. GENNECT Cross > FAQ > Die Messwerte sind je nach Messbereich des Ableitstrommessgeräts sehr unterschiedlich. HIOKI CM4001A968-00...
-
Seite 9: Automatische Zwischenspeicherung
Wenn der Messwert stabil wird, wird die Aktualisierung der Anzeige automatisch eingefroren. Entfernen Sie beim Ausführen der nächsten Messung das Instrument von dem Draht und klemmen Sie das Instrument erneut um das zu messende Objekt herum. (Zum Abbrechen halten Sie die Taste HOLD für 1 s oder länger gedrückt.) HIOKI CM4001A968-00... -
Seite 10: Bedingungen Für Die Automatische Zwischenspeicherung
(2) Das Instrument friert den Messwert nicht automatisch ein. (Der Messwert überschreitet nicht den Grenzwert.) Der Schwankungsbereich und der Grenzwert können je nach dem Bereich variieren. Bereich Variationsbreite Grenzwert 60,00 mA 400 Teileinheiten oder 600,0 mA weniger 6,000 A 150 Teileinheiten 60,00 A 500 Teileinheiten oder weniger 600,0 A HIOKI CM4001A968-00... - Seite 11 • Das Instrument misst den Effektivwert. „AVG“ bezeichnet den Durchschnittswert aller Messwerte. Peak max. Spitze max. Schwingungsform Waveform Max. Max. Messwert Measured value Min. Min. Peak min. Spitze min. (Effektivwert) (RMS value) Aktualisierungsintervall der Anzeige Display refresh interval HIOKI CM4001A968-00...
- Seite 12 Automatisch 600,0 A Messbereich 60,00 mA 600,0 mA Messbereich 600,0 mA, 6,000 A, 60,00 A, 600,0 A Bereich bei Messung des Stroms Zum Abbrechen halten Sie die Tasten MAX/MIN und RANGE gleichzeitig für 1 s oder länger gedrückt. HIOKI CM4001A968-00...
-
Seite 13: Komparator-Funktion (Comp)
Der Wert wird kontinuierlich erhöht oder verringert, indem die Taste gedrückt gehalten wird. Drücken Sie die Taste HOLD. Der Grenzwert wird bestätigt und das Instrument zeigt den Messbildschirm an. Video Finden Sie Probleme schneller mit der Komparator-Funktion auf YouTube HIOKI CM4001A968-00... - Seite 14 Die Filter-Einstellung wird bestätigt und das [HOLD]-Symbol und die [rUn]-Segmente blinken in der Anzeige. Zum Ändern des Grenzwertes Drücken Sie die Taste MAX/MIN oder die Taste RANGE, um zum Grenzwert- Auswahlbildschirm (Schritt ) zurückzukehren. Drücken Sie die Taste HOLD. Das Instrument startet die Ereignisprotokollierung. HIOKI CM4001A968-00...
-
Seite 15: Ereignis Wird Protokolliert
Das Instrument zeigt den Maximalwert ab Aufzeichnungsstart an. Die blinkende rote Hintergrundbeleuchtung warnt Sie, dass der Maximalwert den eingestellten Grenzwert überschreitet. Drücken Sie HOLD, um den Messwert einzufrieren. Beenden der einfachen Ereignisprotokollierung Schalten Sie das Instrument aus und wieder ein. HIOKI CM4001A968-00... -
Seite 16: Automatische Stromsparfunktion (Aps)
• Falls der Messwert den Grenzwert mit der Komparator-Funktion oder der Ereignisaufzeichnungsfunktion überschreitet Die Warn-Hintergrundbeleuchtung funktioniert nur für den aktuellen Messwert. Die Warn- Hintergrundbeleuchtung funktioniert nicht für den eingefrorenen Wert und die aufgezeichneten Werte der MAX-, MIN-, AVG-, PEAK MAX- und PEAK MIN-Anzeigefunktionen. HIOKI CM4001A968-00... -
Seite 17: Drahtloskommunikations-Funktion
Netzwerk (IEEE 802.11b/g/n), denselben Frequenzbereich verwendet. Wenn das Instrument auf den Boden gestellt wird, wird die Kommunikationsdistanz kürzer. Es wird empfohlen, das Instrument vom Boden zu nehmen und es auf einen Schreibtisch oder Tisch zu stellen oder mit der Hand zu halten. HIOKI CM4001A968-00... -
Seite 18: Verwenden Der Drahtloskommunikations-Funktion
• Warten Sie nach dem Einschalten des Instruments 5 bis 30 s, bis die Verbindung des Instruments registriert ist. Falls die Verbindung des Instruments nicht registriert ist, nachdem 1 Minute vergangen ist, starten Sie GENNECT Cross und das Instrument neu. HIOKI CM4001A968-00... - Seite 19 Ereignisse nicht erkannt werden. • Das Instrument kann bis zu 99 Ereignisse aufzeichnen. Die Ereignisaufzeichnung endet, wenn die Anzahl der aufgezeichneten Ereignisse 99 erreicht. • Wenn Sie eine weitere Ereignisprotokollierungssitzung starten, löscht das Gerät die zuvor protokollierten Daten. HIOKI CM4001A968-00...
-
Seite 20: Direktdateneingabefunktion Von Z3210 Zu Excel ® (Excel ® -Direktdateneingabefunktion, Hid-Funktion)
Schalten Sie das Instrument ein, während Sie gleichzeitig die Tasten und RANGE gedrückt halten. Die im Z3210 gespeicherte HID-Einstellung wird angezeigt. Wenn die HID-Funktion aktiviert ist Wenn die HID-Funktion deaktiviert ist Falls Sie die HID-Einstellung nicht ändern möchten, schalten Sie das Instrument durch Drücken der Ein/Aus-Taste aus. HIOKI CM4001A968-00... - Seite 21 -Einstellung auf Ihrem mobilen Gerät, um das Instrument zu löschen. 2. Deaktivieren Sie die HID-Funktion des Z3210. 3. Verwenden Sie die Instrumenteinstellung von GENNECT Cross, um das Instrument erneut zu verbinden. Detaillierte Informationen finden Sie auf der Website des Z3210. HIOKI CM4001A968-00...
- Seite 22 HIOKI CM4001A968-00...
