FMB care Formidabel Gebrauchsanweisung Seite 46

Einbau des Netzes
Die Montage des Netzes ist in der Rückreihenfolge durchzuführen.
Achten Sie dabei auf folgendes:
• Das Netz hat eine Ober- und eine Unterkante (Bild 57).
•
Der Keder (1) muss in beiden Führungen (2) richtig eingefädelt werden (
•
Das Netz muss mit der Oberseite beidseitig gleichmäßig durch die Führung (2)
hochgezogen werden
•
Das „Netzfix oben" muss beidseitig in der Fixierung eingerastet sein.
•
Zum Schluss muss der Distanzhalter durch Ziehen an der Klettlasche aus der
Teleskopführung entfernt werden.

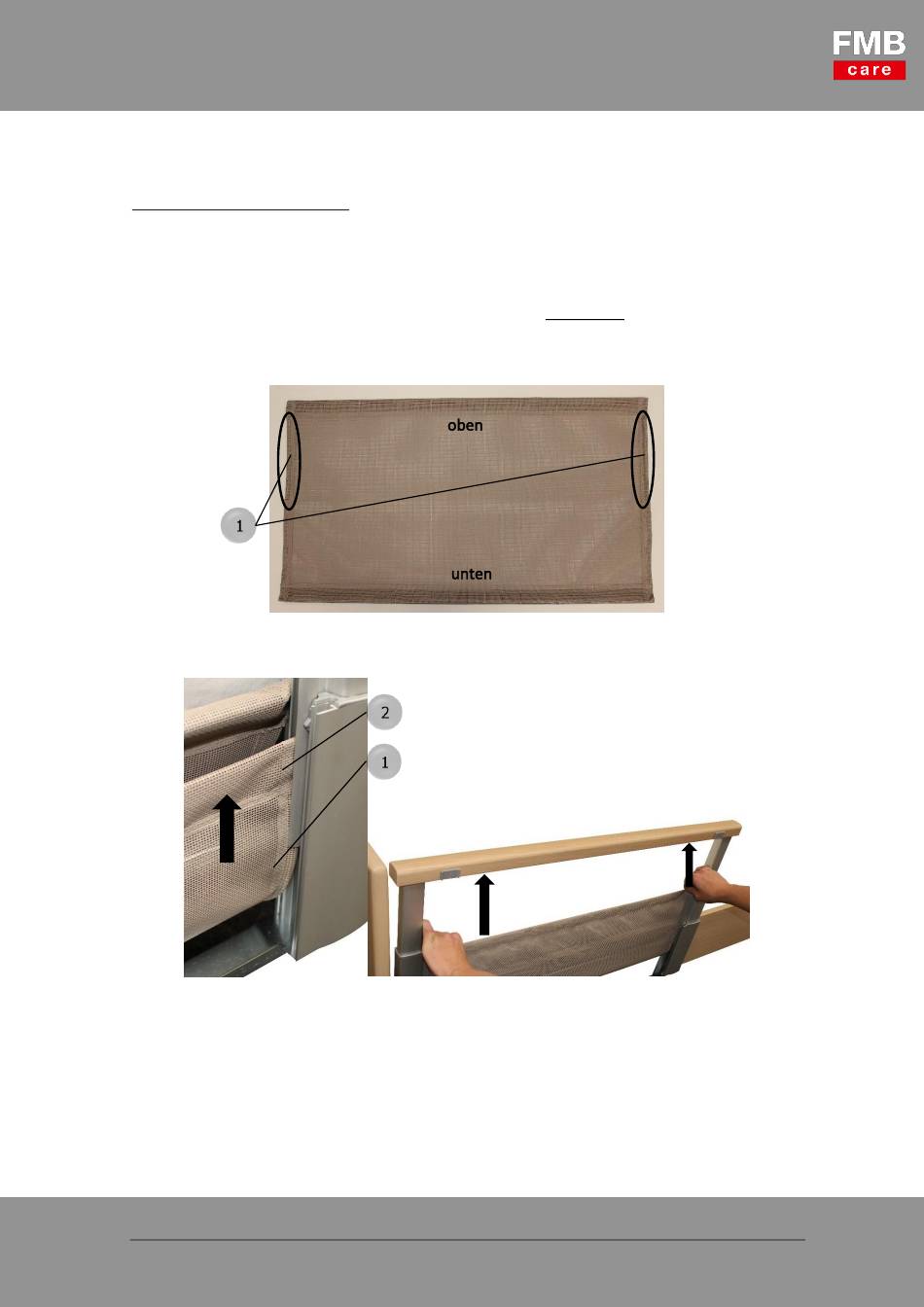

Bild 57 – Ausgebautes Netz; 1-Keder
Bild 58 – Einfädelung und Führung des Netzes, 1-Keder; 2-Führung
➢ Prüfen Sie das Seitenschutz-Element nach dem Netzaustausch auf die Funktionalität.
Drücken Sie dafür einmal von oben auf aus hochgestellte Seitenschutz-Element jeweils in
Höhe des Teleskops auf den Handlaufholm.
Gebrauchsanweisung Formidabel – V01.03 – 2018-04-27 – Artikel-Nr. 0780-00-10-DEU – 46
(Bild 58 rechts)
.
Bild 58
links).
