Kabelverlegung des Handschalterkabels
Eine falsche Kabelverlegung des Handschalters kann zu Schäden am Kabel führen. Achten Sie
darauf, dass das Kabel wie hier angegeben verlegt wird.
Bevor Sie die Kunststoffauflagen auf die Liegefläche legen, führen Sie das Kabel für den Hand-
schalter wie in den Abbildungen 2 und 3 angegeben.
➢ Führen Sie das Kabel (2) von unten hoch durch das Sitzteil.
➢ Je nachdem, ob Sie den Handschalter rechts oder links am Bett haben möchten, führen
Sie das Kabel (2) zu der entsprechenden Seite.
➢ Drücken Sie das Kabel (2) in die entsprechend dafür vorgesehenen Kabelclipse (1).
Nach rechts ist ein Kabelklips, nach links sind es 2 Kabelclipse.
➢ Führen Sie das Kabel (2) vor der Längsstrebe (3) der Liegefläche wieder nach unten.
➢ Von dort können Sie es unterhalb des Seitenschutz-Elements oder des Seitenpaneels
herführen und den Handschalter an der gewünschten Stelle einhängen.
➢ Jetzt können Sie die Kunststoffauflagen auflegen.
–

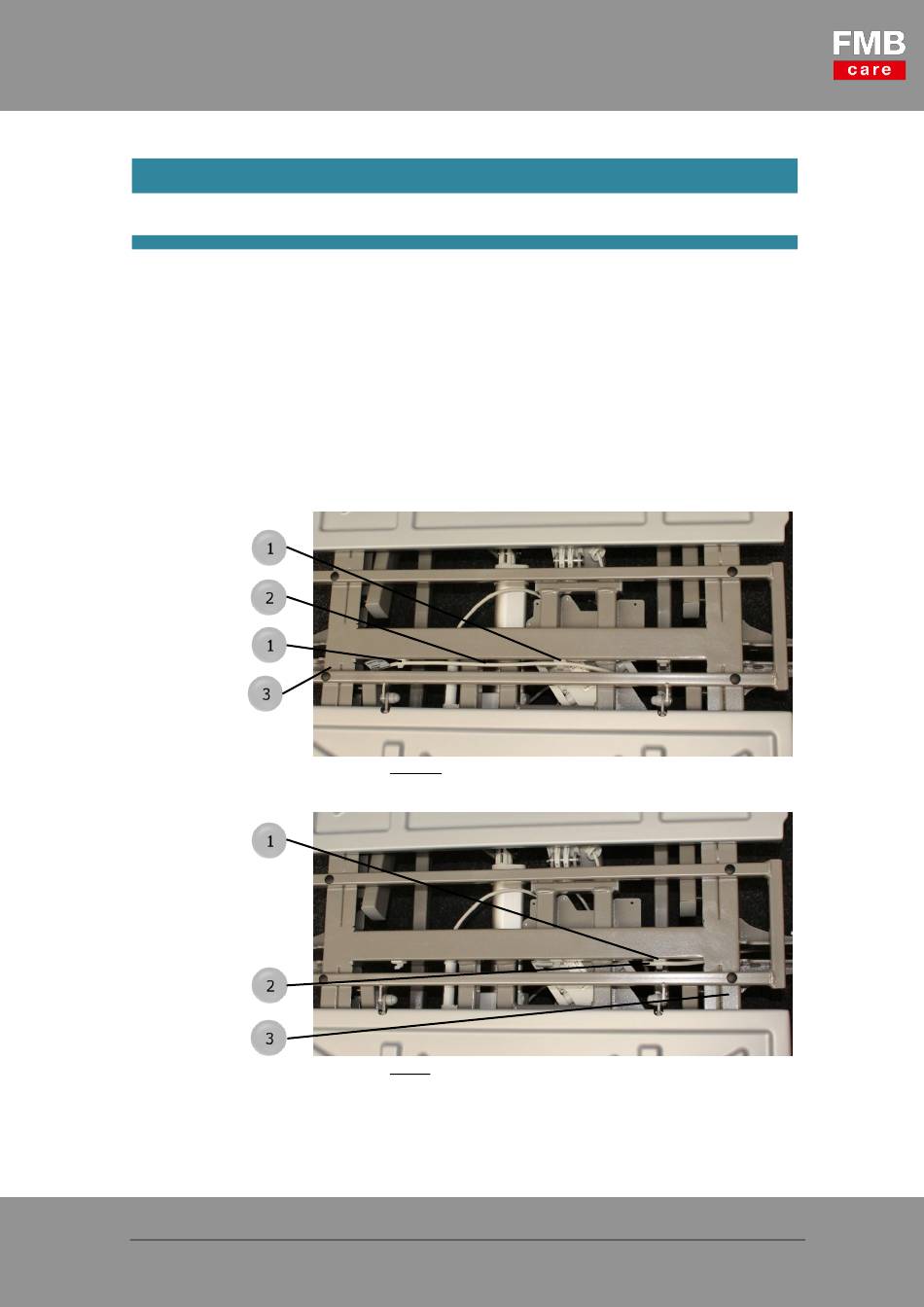

Handschalter auf der rechten Bettseite; 1-Kabelclip; 2-Handschalterkabel; 3-
Bild 46
Längsstrebe der Liegefläche
Bild 47 –
Handschalter auf der linken Bettseite; 1-Kabelclip; 2-Handschalterkabel; 3-Längs-
strebe der Liegefläche
Gebrauchsanweisung Formidabel – V01.03 – 2018-04-27 – Artikel-Nr. 0780-00-10-DEU – 42
HINWEIS!
