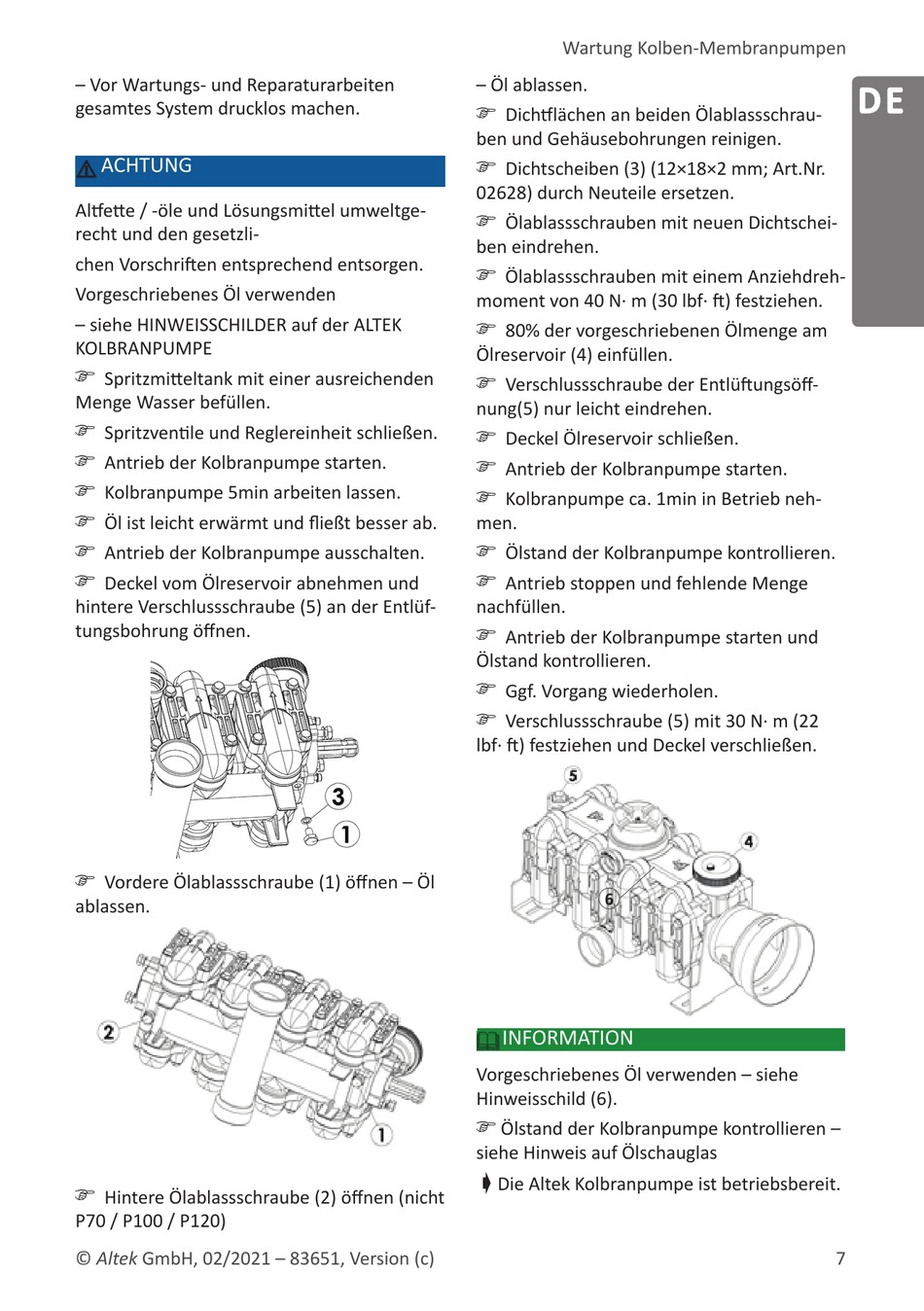

– Vor Wartungs- und Reparaturarbeiten
gesamtes System drucklos machen.
⚠
ACHTUNG
Altfette / -öle und Lösungsmittel umweltge-
recht und den gesetzli-
chen Vorschriften entsprechend entsorgen.
Vorgeschriebenes Öl verwenden
– siehe HINWEISSCHILDER auf der ALTEK
KOLBRANPUMPE
Spritzmitteltank mit einer ausreichenden
Menge Wasser befüllen.
Spritzventile und Reglereinheit schließen.
Antrieb der Kolbranpumpe starten.
Kolbranpumpe 5min arbeiten lassen.
⚠
Öl ist leicht erwärmt und fließt besser ab.
Antrieb der Kolbranpumpe ausschalten.
⚠
Deckel vom Ölreservoir abnehmen und
⚠
hintere Verschlussschraube (5) an der Entlüf-
⚠
tungsbohrung öffnen.
⚠
⚠
⚠
Vordere Ölablassschraube (1) öffnen – Öl
ablassen.
⚠
Hintere Ölablassschraube (2) öffnen (nicht
P70 / P100 / P120)
© Altek GmbH, 02/2021 – 83651, Version (c)
Wartung Kolben-Membranpumpen
– Öl ablassen.
Dichtflächen an beiden Ölablassschrau-
ben und Gehäusebohrungen reinigen.
Dichtscheiben (3) (12×18×2 mm; Art.Nr.
02628) durch Neuteile ersetzen.
Ölablassschrauben mit neuen Dichtschei-
ben eindrehen.
⚠
Ölablassschrauben mit einem Anziehdreh-
moment von 40 N· m (30 lbf· ft) festziehen.
⚠
80% der vorgeschriebenen Ölmenge am
Ölreservoir (4) einfüllen.
⚠
Verschlussschraube der Entlüftungsöff-
nung(5) nur leicht eindrehen.
⚠
Deckel Ölreservoir schließen.
⚠
Antrieb der Kolbranpumpe starten.
Kolbranpumpe ca. 1min in Betrieb neh-
⚠
men.
Ölstand der Kolbranpumpe kontrollieren.
⚠
Antrieb stoppen und fehlende Menge
⚠
nachfüllen.
⚠
Antrieb der Kolbranpumpe starten und
Ölstand kontrollieren.
⚠
Ggf. Vorgang wiederholen.
⚠
Verschlussschraube (5) mit 30 N· m (22
lbf· ft) festziehen und Deckel verschließen.
⚠
⚠
⚠
6
⚠
INFORMATION
Vorgeschriebenes Öl verwenden – siehe
Hinweisschild (6).
Ölstand der Kolbranpumpe kontrollieren –
siehe Hinweis auf Ölschauglas
Die Altek Kolbranpumpe ist betriebsbereit.
⚠
⚠
