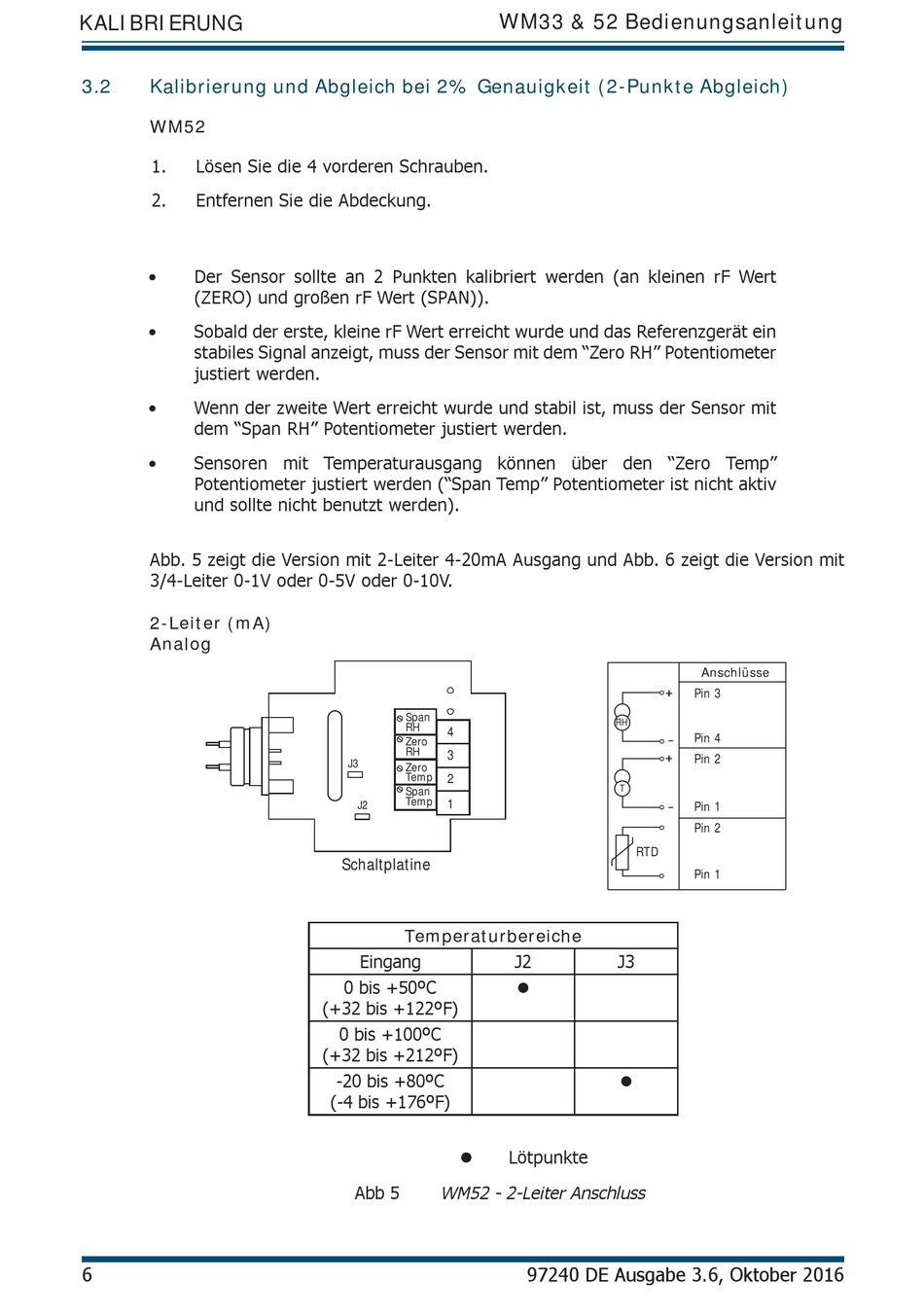

KALIBRIERUNG
3.2
Kalibrierung und Abgleich bei 2% Genauigkeit (2-Punkte Abgleich)
WM52
1.
Lösen Sie die 4 vorderen Schrauben.
2.
Entfernen Sie die Abdeckung.
•
Der Sensor sollte an 2 Punkten kalibriert werden (an kleinen rF Wert
(ZERO) und großen rF Wert (SPAN)).
•
Sobald der erste, kleine rF Wert erreicht wurde und das Referenzgerät ein
stabiles Signal anzeigt, muss der Sensor mit dem "Zero RH" Potentiometer
justiert werden.
•
Wenn der zweite Wert erreicht wurde und stabil ist, muss der Sensor mit
dem "Span RH" Potentiometer justiert werden.
•
Sensoren mit Temperaturausgang können über den "Zero Temp"
Potentiometer justiert werden ("Span Temp" Potentiometer ist nicht aktiv
und sollte nicht benutzt werden).
Abb. 5 zeigt die Version mit 2-Leiter 4-20mA Ausgang und Abb. 6 zeigt die Version mit
3/4-Leiter 0-1V oder 0-5V oder 0-10V.
2-Leiter (mA)
Analog
6
Span
RH
4
Zero
RH
3
J3
Zero
Temp
2
Span
Temp
1
J2
Schaltplatine
Temperaturbereiche
Eingang
0 bis +50ºC
(+32 bis +122ºF)
0 bis +100ºC
(+32 bis +212ºF)
-20 bis +80ºC
(-4 bis +176ºF)
Lötpunkte
Abb 5
WM52 - 2-Leiter Anschluss
WM33 & 52 Bedienungsanleitung
RH
-
T
-
RTD
J2
J3
97240 DE Ausgabe 3.6, Oktober 2016
Anschlüsse
Pin 3
Pin 4
Pin 2
Pin 1
Pin 2
Pin 1
