7.

Koppelnetzwerke

7.1.

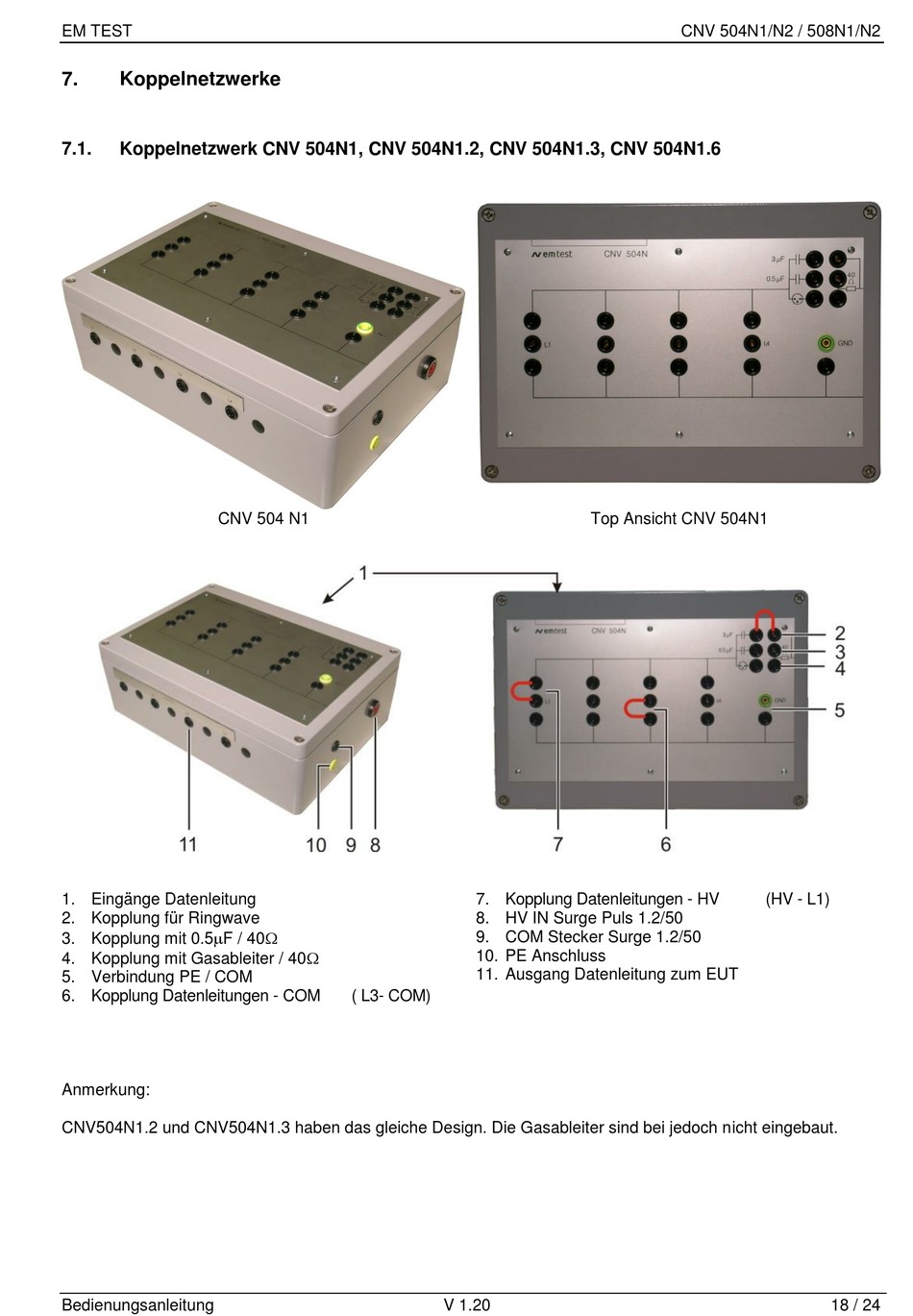

Koppelnetzwerk CNV 504N1, CNV 504N1.2, CNV 504N1.3, CNV 504N1.6

CNV 504 N1
1. Eingänge Datenleitung
2. Kopplung für Ringwave
3. Kopplung mit 0.5F / 40
4. Kopplung mit Gasableiter / 40
5. Verbindung PE / COM
6. Kopplung Datenleitungen - COM
Anmerkung:
CNV504N1.2 und CNV504N1.3 haben das gleiche Design. Die Gasableiter sind bei jedoch nicht eingebaut.
Bedienungsanleitung
7. Kopplung Datenleitungen - HV
8. HV IN Surge Puls 1.2/50
9. COM Stecker Surge 1.2/50
10. PE Anschluss
11. Ausgang Datenleitung zum EUT
( L3- COM)
V 1.20
CNV 504N1/N2 / 508N1/N2
Top Ansicht CNV 504N1
(HV - L1)
18 / 24
