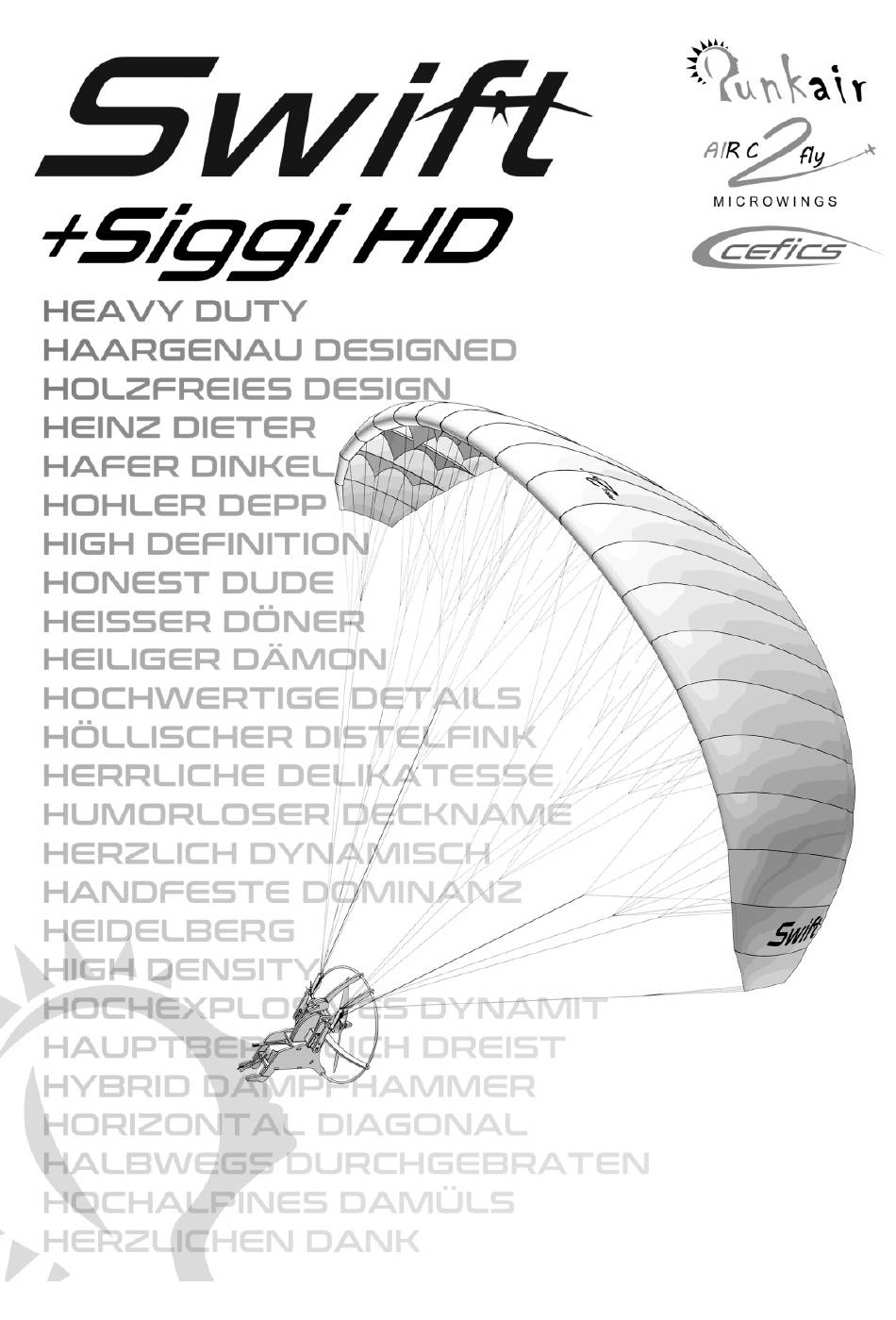

Inhaltszusammenfassung für AIRC2fly Swift
- Seite 2 WARNHINWEIS ACHTUNG! Unser ferngesteuertes Gleitschirmmodell ist kein Spielzeug im üblichen Sinn und darf nicht von Kindern unter 14 Jahren betrieben werden. Bei Betreiben des Flugmodells von Minderjährigen unter Aufsicht eines im Sinne des Gesetzes fürsorgepflichtigen Erwachsenen, ist der Erwachsene für die Umsetzung der Hinweise der Betriebsanleitung verantwortlich.
- Seite 3 Die Bauanleitung zeigt den Aufbau ohne Aufkleber. Es empfiehlt sich diese vor dem Aufbau anzubringen. Bei Auswahl der Komponenten ist darauf zu achten, dass das Mindestgewicht des Piloten bei Verwendung des „Swift“ bei 500g und das Höchstgewicht bei 850g liegt. Hinweise zu empfohlenen Antrieben und Servos findest du auf: http://www.airc2fly.de/siggim/siggim_de.html …...
- Seite 4 Stückliste Rückplatte GFK 2mm Zwischenplatte GFK 2mm Bodenplatte GFK 2mm Seitenteil GFK 2mm Pilotenkörper GFK 2mm Schutzringhalter GFK 2mm Steuerarme GFK 2mm Tragestange GFK 5mm Propellerschutzring Kunststoff 5mm Silikonschlauch zur Schirmbefestigung 10mm lang Schraube Motorbefestigung Stahl M3x5 Schraube Servobefestigung Stahl M3x12 Schraube Rahmen Stahl M3x8 Muttern...
- Seite 5 Aufbauanleitung Wir empfehlen, alle Teile vor dem Zusammenbau mit dem beiliegenden Dekorsatz zu bekleben. Bild 1: Der Aufbau der GFK Struktur gestaltet sich sehr einfach. Die Stopmuttern werden in die entsprechenden Aussparrungen gelegt. Mit den Schrauben werden die jeweils anzuschraubenden Teile gesichert. Ziehe diese ausreichend fest aber achte darauf, dass sich das Plattenmaterial nicht verzieht.
- Seite 6 Bild 10 und 11: Die Arme zur Steuerung müssen noch für die jeweiligen Ruderhörner gebohrt werden. Lege dazu das Ruderhorn auf den Arm und zeichne die zu bohrenden Löcher an (2 reichen) Achte darauf, dass das Loch im Arm dabei mittig auf dem Befestigungsloch des Servoarms liegt.
- Seite 7 - 7 -...
- Seite 8 - 8 -...
- Seite 9 - 9 -...
- Seite 10 - 10 -...
- Seite 11 - 11 -...
- Seite 12 - 12 -...
- Seite 13 Einstellung des Modells jeder RC-Paraglider benötigt der Swift bzw. der Siggi HD Mischprogramme im Sender, um steuern zu können. Die beiden Arme übernehmen dabei sowohl die Richtungssteuerung als auch die Bremsfunktion. Die Ausgangsstellung sieht vor, dass beide Arme, wie im Bild oben links gezeigt, oben stehen.
- Seite 14 Jetzt kann die Länge der Bremsleinen eingestellt werden. Diesem Punkt muss besondere Aufmerksamkeit geschenkt werden. Wie jeder andere Gleitschirm auch, ist der Swift im schlimmsten Falle unfliegbar, wenn die Bremsen falsch eingestellt sind. In der Ausgangsstellung, beide Arme oben, müssen die Bremsleinen lang genug sein um ein wenig durchzuhängen aber kurz genug um keinen, oder minimalen Vorlauf zu...
- Seite 15 In der Regel ist ein Beschleunigen beim Swift nicht notwendig. Wichtig! Die Konstruktion und die verwendeten Materialien des Swift sind sehr robust. Dennoch sollten einige Grundregeln beachtet werden, um lange Zeit Freude an dem Modell zu haben: Vermeide zu starkes Knicken und Knubbeln des Tuchs und der Leinen, da dies das Material schädigt!
- Seite 16 - Weniger Gas geben - Bremsleinen verlängern - Aufbalastieren - Beschleunigen Wir wünschen dir viel Freude mit deinem neuen Schirm und eine Menge Spaß in der Luft! Deine Modellflugschule AirC2fly Joachim Schweigler © Joachim Schweigler, AIRC2fly MICROWINGS, Ver.1.0, 28.04.2019 - 16 -...
