3. Leveransomfattning
• Laddningsregulator
• Reservsäkring
• Klämanslutningar (2 styck)
• Krympslangar (med lim, 2 styck, vardera ca 6 cm)
• TorqLink T-kabel
4. Installation och systemanslutningar
4.1 Montage
• Montera laddningsregulatorn på ett vederbörligt sätt med lämpliga fästelement nära
batterierna. Använd för detta ändamål de fyra skruvhålen i flänsen.
• Montera laddningsregulatorn på en torr plats skyddad mot solen.
• Får inte monteras i närheten av värmekällor.
• För att säkerställa fri luftcirkulation måste ett tillräckligt avstånd till andra inbyggda
komponenter eller enheter iakttas vid monteringen.
• Batteriets och solcellsmodulernas anslutningskablar kan på båda sidor dras igenom de
förberedda öppningarna i kåpan.
• Batteriets anslutningskablar och solcellsmodulerna saknar dragavlastning.
Vid montering måste tillräcklig dragavlastning säkerställas.
4.2 Elinstallation
– Installationen får endast utföras av en för detta ändamål kvalificerad
person.
– Alla tillämpliga lokala föreskrifter för elinstallationer måste iakttas
under installationen.
– Om andra komponenter än de medföljande används måste de vara godkända för
detta ändamål samt för användning på fartyg.
– Installationsföreskrifterna från tillverkaren av solcellsmodulen måste iakttas.
– Endast EN laddningsregulator får anslutas till en solcellsmodul.
– Vid användning av flera solcellsmoduler i seriell eller parallell anslutning till en sol-
cellsregulator måste under alla omständigheter kraven från tillverkaren respektive
modul-parametrarna och monteringen av bypassdioder eller spärrdioder iakttas.
102

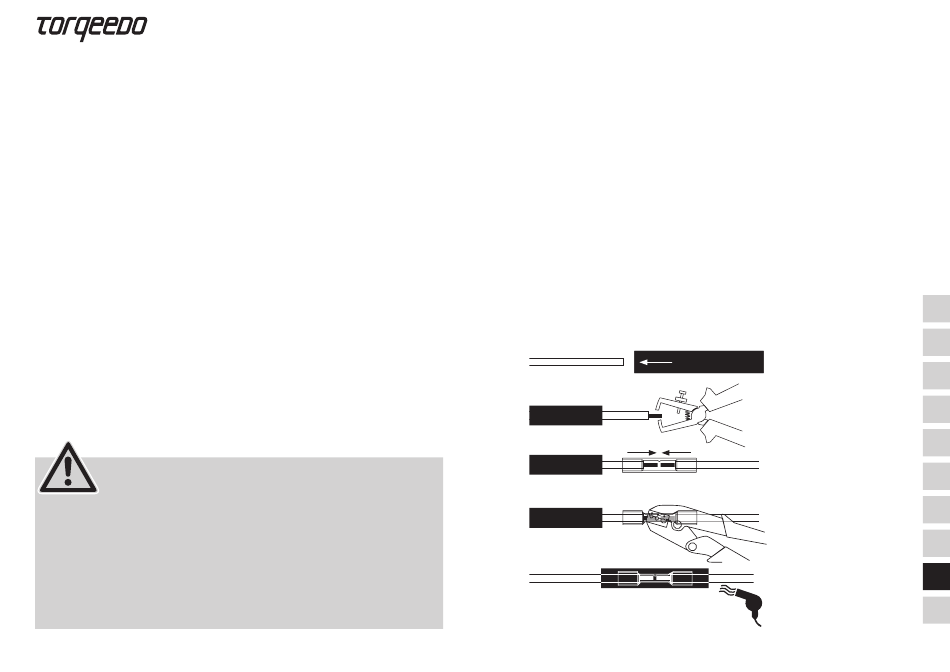

Anslutning av solcellsmodulen
Solcellsmoduler måste uppfylla de krav som nämns under 2. För att ansluta solcells-
modulen ska du upprepa följande steg för anslutningen av plus- och minus-anslutningen:
(1) Dra den medföljande krympslangen över en av de kablar som ska anslutas.
(2) Solcellsmodulens samt laddningsregulatorns anslutningskabel ska avisoleras på en
längd av 6 mm (1/4").
(3) De avisolerade kabeländarna ska föras in jämnt i klämanslutningen så att de
passar exakt. Se därvid till att modulens och laddningsregulatorns pluskablar
samt modulens och laddningsregulatorns minuskablar ansluts till varandra.
(4) Kläm skarvanslutningen på hela längden med en krymptång som är avsedd för
detta ändamål. Se därvid till att kabeländarna inte glider inne i skarv-anslutningen.
(5) Skjut krympslangen fullständigt och symmetriskt över klämanslutningen.
Därefter ska krympslangen värmas med en varmluftspistol till en temperatur på
120 °C över hela längden.
Möjligtvis blinkar laddningsregulatorns lysdiod rött, tills denna har anslutits fullständigt
till Torqeedo-systemet.
(1)
(2)
6 mm
(3)
(4)
(5)
Krympslang
Avskalningstång
Klämanslutning
Krymptång
Varmluftspistol
120°C
