3. Leveringsomvang

• Laadregelaar
• Vervangende zekering
• Krimpverbinder (2 stuks)
• Krimpkous (met lijm, 2 stuks, elk ca. 6 cm)
• TorqLink T-kabel
4. Installatie & systeemaansluiting

4.1 Montage

• Monteer de laadregelaar met passende bevestigingsmiddelen in de nabijheid van de
accu. Gebruik hiervoor de vier schroefgaten in de flens.
• Monteer de laadregelaar op een droge, tegen de zon beschutte plaats.
• Monteer de laadregelaar niet in de buurt van warmtebronnen.
• Bij de montage moet voldoende afstand van andere inbouwdelen of apparaten worden
gehouden om zo een vrije luchtcirculatie te garanderen.
• De aansluitkabel voor de accu en de zonnemodule kunnen aan beide zijden door de
voorziene sleuven in de behuizing worden geleid.
• De aansluitkabels voor accu en zonnemodule zijn niet voorzien van een trekontlasting.
Bij de montage moet worden gezorgd voor voldoende trekontlasting.

4.2 Elektrische installatie

- De installatie mag alleen door een vakkundig gekwalificeerd persoon
worden uitgevoerd.
- Bij de installatie moeten alle geldende lokale voorschriften voor elektri-
sche installaties in acht worden genomen.
- Als er andere dan de meegeleverde componenten worden gebruikt, moeten deze
toegelaten zijn voor het gebruiksdoel en voor gebruik op schepen.
- Neem de installatievoorschriften van de fabrikant van de zonnemodule in acht.
- Er mag altijd slechts ÉÉN laadregelaar op de zonnemodule worden aangesloten.
- Bij gebruik van meerdere zonnemodules in seriële of parallelle schakeling op één zonne-
laadregelaar dienen de voorwaarden van de fabrikant met betrekking tot de module-
parameters en de montage van bypass- of sperdioden absoluut te worden opgevolgd.
90

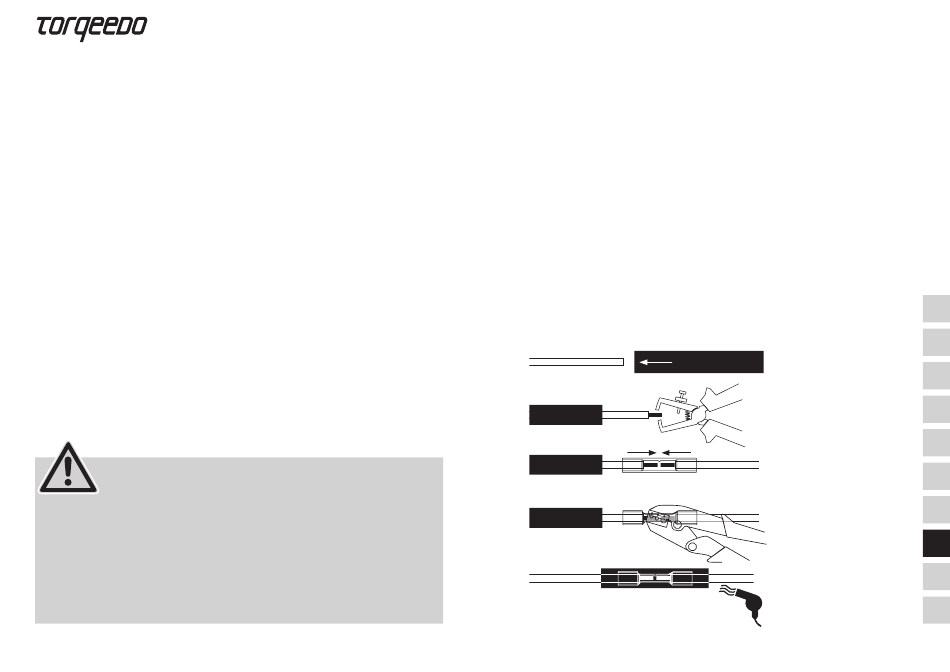

Aansluiting van de zonnemodule
De zonnemodule moet voldoen aan de onder 2. genoemde vereisten. Herhaal voor de
aansluiting van de zonnemodule de volgende stappen voor de plus- en min-aansluiting:
(1) Voer de bijgevoegde krimpkous over een van de te verbinden kabels.
(2) De aansluitkabel van de zonnemodule evenals de laadregelaar op lengte van
6 mm (1/4") van de isolatie ontdoen.
(3) De gestripte kabeleinden gelijkmatig tot op het einde van de krimpverbinder in voeren.
Let er daarbij op dat steeds de pluskabels van de module en de laadregelaar alsmede
de minkabels van de module en de laadregelaar met elkaar worden verbonden.
(4) De uiteindenverbinders over de hele lengte met een daarvoor geschikte klemtang
vastklemmen. Let er daarbij op dat de kabeleinden binnen de krimpverbinder niet
verschuiven.
(5) De krimpkous volledig en symmetrisch over de krimpverbinder schuiven.
Breng vervolgens de krimpkous met een heteluchtpistool over de gehele lengte op
een temperatuur van 120 °C.
Het is mogelijk dat de led van de laadregelaar rood knippert tot deze volledig met het
Torqeedo-systeem verbonden is.
(1)
(2)
6 mm
(3)
(4)
(5)
Krimpkous
Striptang
Krimpverbinder
Krimptang
Heteluchtpistool
120°C
