3. Lieferumfang
• Laderegler
• Ersatzsicherung
• Quetschverbinder (2 Stück)
• Schrumpfschlauch (mit Kleber, 2 Stück, je ca. 6 cm)
• TorqLink T-Kabel
4. Installation & Systemanschlüsse
4.1 Einbau
• Den Laderegler mit geeigneten Befestigungsmitteln fest in der Nähe der Batterien
montieren. Dazu die vier Schraublöcher im Flansch verwenden.
• Den Laderegler an einem trockenen vor Sonne geschützten Ort montieren.
• Nicht in der Nähe von Wärmequellen montieren.
• Bei der Montage ist ein ausreichender Abstand zu anderen Einbauten oder Geräten
einzuhalten, um eine freie Luftzirkulation zu gewährleisten.
• Die Anschlusskabel für Batterie und Solar-Module können an beiden Seiten durch die
vorbereiteten Schlitze im Gehäuse geführt werden.
• Die Anschlusskabel für Batterie und Solar-Module sind nicht zugentlastet. Es muss bei
der Montage für eine ausreichende Zugentlastung gesorgt werden.
4.2 Elektrische Installation
- Die Installation darf nur von einer fachlich qualifizierten Person
durchgeführt werden.
- Alle geltenden lokalen Vorschriften für Elektroinstallationen müssen
bei der Installation eingehalten werden.
- Werden andere als die beigelegten Komponenten verwendet, müssen diese für
diesen Einsatzzweck sowie für den Einsatz auf Schiffen zugelassen sein.
- Installationsvorschriften des Solar-Modul Herstellers sind zu beachten.
- An einem Solar-Modul darf immer nur EIN Laderegler angeschlossen werden.
- Bei Verwendung mehrerer Solar-Module in serieller oder paralleler Verschaltung
an einem Solar-Laderegler, sind die Vorgaben des Hersteller bzgl. der Modul-
Parameter und Einbau von Bypass- oder Sperrdioden zwingend einzuhalten.
6
Anschluss des Solar-Moduls
Solar-Module müssen den unter 2. genannten Anforderungen entsprechen.

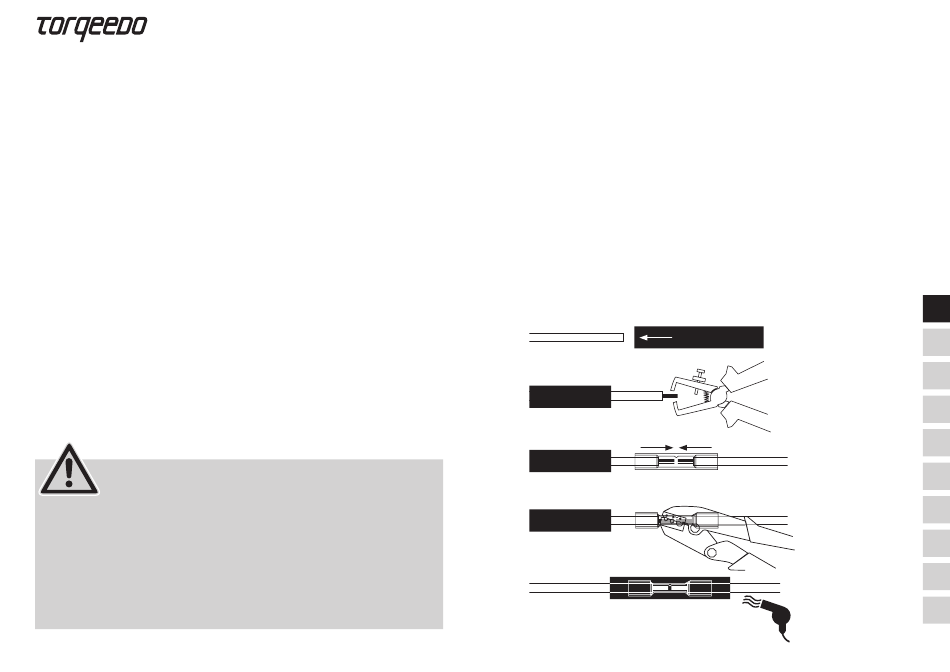

Zum Anschluss des Solar-Moduls die folgenden Schritte für den Plus- und Minus-
Anschluss wiederholen:
(1) Den beigelegten Schrumpfschlauch über eines der zu verbindenden Kabel führen.
(2) Das Anschluss-Kabel des Solar-Moduls sowie des Ladereglers auf einer Länge von
6 mm (1/4") abisolieren.
(3) Die abisolierten Kabelenden gleichmäßig bis auf Stoß in den Quetschverbinder ein-
führen. Dabei darauf achten, dass jeweils die Plus-Kabel von Modul und Laderegler
sowie die Minus-Kabel von Modul und Laderegler miteinander verbunden werden.
(4) Den Stoßverbinder auf der gesamten Länge mit einer dafür geeigneten Quetschzange
quetschen. Dabei darauf achten, dass die Kabelenden innerhalb des Quetschverbin-
ders nicht verrutschen.
(5) Den Schrumpfschlauch vollständig und symmetrisch über den Quetschverbinder
schieben. Anschließend den Schrumpfschlauch mit einem Heißluftföhn auf der
gesamten Länge auf eine Temperatur von 120 °C bringen.
(1)
(2)
6 mm
(3)
(4)
(5)
Schrumpfschlauch
Abisolierzange
Quetschverbinder
Quetschzange
Heißluftföhn
120 °C
