DEUTSCH

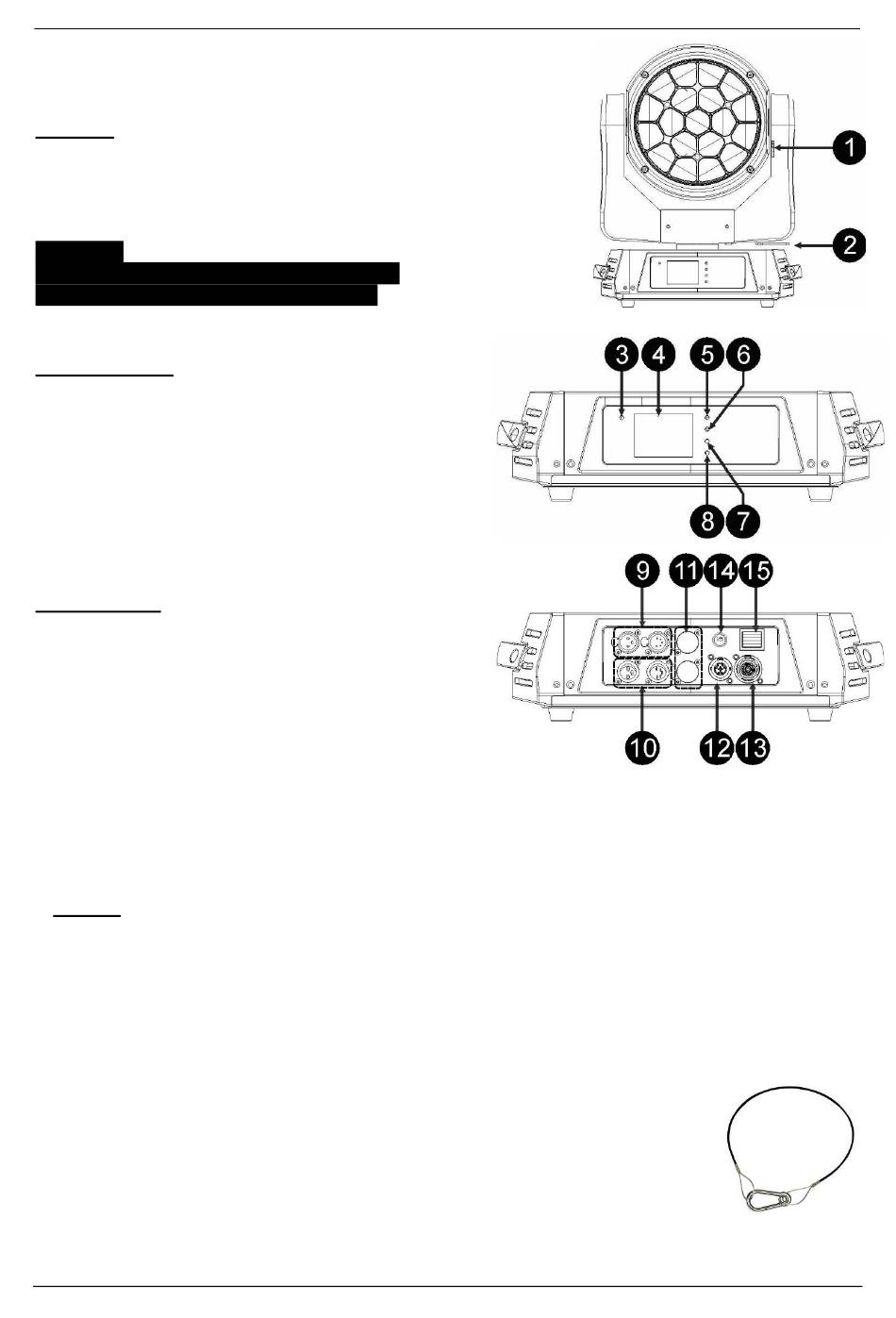

BESCHREIBUNG:
GERÄT:
1. TILT Verriegelungsgriff
2. PAN Verriegelungsgriff
Der PAN und TILT Mechanismus kann alle 45° verriegelt werden
WICHTIG:
Der Gerätekopf und der Arm müssen vor
der Inbetriebnahme entriegelt werden!
BEDIENFELD:
3. STATUS-LED
4. LCD-Touchscreen-Anzeige
5. MODE-Taste
6. ▲ / Aufwärtstaste
7. ▼ / Abwärtstaste
8. ENTER-Taste
RÜCKSEITE:
9. DMX-XLR-Ausgang (3- und 5-polig)
10. DMX-XLR-Eingang (3- und 5-polig)
11. Aussparungen für zukünftige optionale Funktionen
12. PowerCon® TRUE1 Eingang
13. PowerCon® TRUE1 Ausgang
14. Netzsicherung
15. Netzschalter
Tipp: Besuchen Sie unsere Website für Spezialkabelkonfektionen, die sowohl Netz- (3 x 1,5 mm² mit Neutrik
PowerCon® TRUE1) als auch symmetrisches Signalleitungen (XLR 3- oder 5-polig in einem Kabel
enthalten. Es sind verschiedene Längen verfügbar: 1,5 m, 3 m und 5 m, sehr praktisch!
ÜBERKOPF-MONTAGE
• Wichtig: Die Montage ausschließlich von qualifiziertem Fachpersonal durchführen lassen.
Unvorschriftsmäßige Montage kann erhebliche Verletzungen bzw. Schäden verursachen. Die
Überkopf-Montage setzt die entsprechende Erfahrung voraus! Die Belastungsgrenzen müssen
beachtet, geeignetes Installationsmaterial muss verwendet und das installierte Gerät muss in
regelmäßigen Abständen überprüft werden.
• Stellen Sie sicher, dass sich während des Auf- oder Abbaus und der Wartung keine unbefugten Personen
unterhalb des Geräts befinden.
• Das Gerät nur an einem gut belüfteten Ort und entfernt von entflammbaren Materialien bzw. Flüssigkeiten
aufstellen. Das Gerät muss mindestens 50 cm von allen umgebenden Wänden entfernt montiert werden.
• Das Gerät außerhalb der Reichweite von Personen und nicht in niedrigen
Durchgängen oder in der Nähe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache
Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, welches das 12-
fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss
angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert,
sollte die Befestigung brechen.
