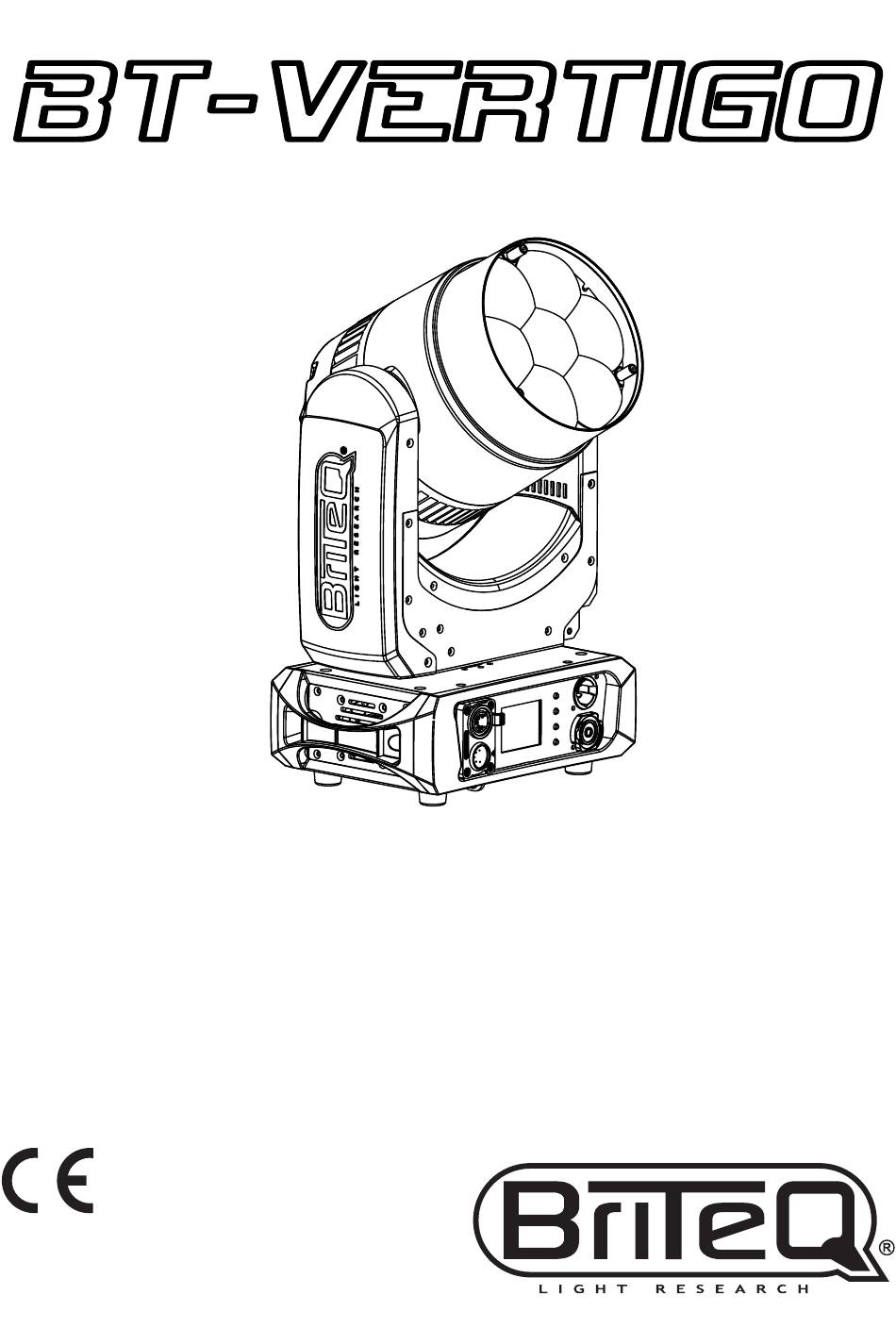

- Seite 1 DEUTSCH Bedienungsanleitung Other languages can be downloaded from: WWW.BRITEQ-LIGHTING.COM Version: 1.0...
-
Seite 3: Eigenschaften
Ihrer eigenen Sicherheit, lesen Sie bitte diese Bedienungsanleitung sehr sorgfältig, bevor Sie dieses Gerät in Betrieb nehmen. EIGENSCHAFTEN • BT-VERTIGO ist ein kleiner und sehr leistungsfähiger, beweglicher Waschprojektor • Basierend auf einer 7x60W RGBL-LED-Lichtquelle. • Sehr hohe Lichtleistung: 11555 Lux @5m (4° ) - 201 Lux @5m (45°) •... -
Seite 4: Sicherheitshinweise
• Reparieren Sie niemals eine Sicherung oder umgehen Sie den Sicherungshalter. Ersetzen Sie eine beschädigte Sicherung immer durch eine Sicherung des gleichen Typs und mit den gleichen TECHNISCHEN DATEN! • Bei schwerwiegenden Betriebsstörungen nehmen Sie das Gerät nicht mehr in Betrieb und wenden Sie sich sofort an Ihren Händler. BRITEQ 2/15 BT-VERTIGO ®... -
Seite 5: Beschreibung
• Befestigen Sie die Traversenhaken mit Schraube und Sicherungsmutter optionalen Omega- Halterungen. • Befestigen Sie die Omega-Halterungen an der Unterseite Basis, indem Schnellverschlüsse in die Löcher der Basis einführen und im Uhrzeigersinn festziehen. (Sie sollten ein "Klicken" hören oder fühlen) BRITEQ 3/15 BT-VERTIGO ®... -
Seite 6: Elektroinstallation
• Stellen Sie sicher, dass alle Geräte an das Stromnetz angeschlossen sind. • Jedes Gerät in der Kette muss seine eigene Startadresse haben, damit es weiß, welche Befehle es von der Steuerung dekodieren muss. Im nächsten Abschnitt erfahren Sie, wie Sie die DMX-Adressen einstellen. Verdrahtung der DMX-Anschlüsse: BRITEQ 4/15 BT-VERTIGO ®... - Seite 7 2400Hz PWM ferquency 1200Hz 3600Hz 4800Hz Color calibration Motor calibration Tilt Zoom Factory Defaults User load User save Total time Time Job time Temperature Information Base Head fan xxxRPM Fan speed base fan xxxRPM Error info BRITEQ 5/15 BT-VERTIGO ®...
-
Seite 8: Konfiguration Einstellen
BEDIENUNGSANLEITUNG V1.0 DEUTSCH DMX values RDM UID 0x2122005Cxxxx Model info RDM lable BT-VERTIGO Firmware version Test Tilt Static Zoom … Program 1/2/3 Step 1-30 Reset Reset step Fade time Reset def. Manual Program edit Hold time 0-999 0-999 Tilt 0-255... - Seite 9 • Navigieren Sie mit den Aufwärts-/Abwärtstasten zur Option FAN MODE und drücken Sie zur Auswahl die Eingabetaste. • Verwenden Sie die Auf-/Ab-Tasten, um den richtigen Modus auszuwählen LOW: Leiser Modus, ideal für den Einsatz in Theatern. (die Leistung ist etwas geringer, um eine gute Kühlung zu gewährleisten) BRITEQ 7/15 BT-VERTIGO ®...
- Seite 10 • Navigieren Sie mit den Aufwärts-/Abwärtstasten zu der Option DEFAULTS und drücken Sie zur Auswahl die Eingabetaste. • Wählen Sie mit den Aufwärts-/Abwärtstasten FACTORY: Werkseinstellungen wiederherstellen USER LOAD: Vom Benutzer gespeicherte Einstellungen laden USER SAVE: Speichern der aktuellen Einstellungen als Benutzervoreinstellung • Drücken Sie zur Bestätigung die Eingabetaste. BRITEQ 8/15 BT-VERTIGO ®...
- Seite 11 Zeigt die aktuellen DMX-Werte zur Steuerung des Geräts an MODEL INFO Zeigt die RDM-Informationen des Geräts an RDM UID: 0x2122005C**** (**** = eindeutige Nummer) RDM Label: BT-VERTIGO FW. VERSION Zeigt die aktuelle Firmware-Version des Geräts an. MANUAL Menü mit Funktionen für die allgemeinen Einstellungen des Geräts TEST Führt ein automatisiertes Programm aus, in dem jedes Merkmal untersucht werden kann.
- Seite 12 Pan fine Tilt Tilt fine P/T speed Special functions Zoom Zoom fine Red - 1 Green - 1 Blue - 1 Lime – 1 Red – 2 Green – 2 Blue – 2 Lime – 2 BRITEQ 10/15 BT-VERTIGO ®...
- Seite 13 061-062 Filter 136 (Pale Lavender) 063-064 Filter 137 (Special Lavender) 065-066 Filter 138 (Pale Green) 067-068 Filter 798 (Chrysalis Pink) 069-070 Filter 141 (Bright Blue) 071-072 Filter 147 (Apricot) 073-074 Filter 148 (Bright Rose) 075-076 Filter 152 (Pale Gold) BRITEQ 11/15 BT-VERTIGO ®...
- Seite 14 224-255 Shutter open Dimmer 0-255 Dimmer fine 0-255 32767 0-255 Pan fine 0-255 32767 Tilt 0-255 Tilt fine 0-255 P/T speed 0-255 0-19 No function 20-24 Display On Special functions 25-29 Display Off 30-34 RGBL Color mixing mode BRITEQ 12/15 BT-VERTIGO ®...
- Seite 15 Zoom 0-255 Zoom fine 0-255 Red - 1 0-255 Green - 1 0-255 Blue - 1 0-255 Lime - 1 0-255 Red - 2 0-255 Green - 2 0-255 Blue - 2 0-255 Lime - 2 BRITEQ 13/15 BT-VERTIGO ®...
- Seite 16 Verschmutzung der Optik des Geräts führen. • Reinigen Sie es mit einem weichen Tuch und normalen Glasreinigungsmitteln. • Trocknen Sie die Teile immer sorgfältig ab. • Reinigen Sie die externe Optik mindestens einmal alle 30 Tage. BRITEQ 14/15 BT-VERTIGO ®...
-
Seite 17: Technische Daten
Abmessungen (BxLxH): 250 x 165 x 384 mm (Objektiv voll ausgefahren) Gewicht: 6,25 kg LUX CHART Alle Informationen können ohne vorherige Ankündigung geändert werden. Sie können die neueste Version dieser Bedienungsanleitung auf unserer Website herunterladen: www.briteq-lighting.com BRITEQ 15/15 BT-VERTIGO ®... - Seite 18 Suscríbete hoy a nuestra lista de correo para recibir las últimas noticias! Inscreva-se hoje na nossa mailing list para estar a par das últimas notícias! WWW.BRITEQ-LIGHTING.COM Copyright © 2024 by BEGLEC NV ‘t Hofveld 2C ~ B1702 Groot-Bijgaarden ~ Belgium...
