Metall- und Plastikverarbeitungs- GmbH & Co. KG Kierspe
Internet: www.mpk-kierspe.de
Einbau- und Bedienungsanleitung
D

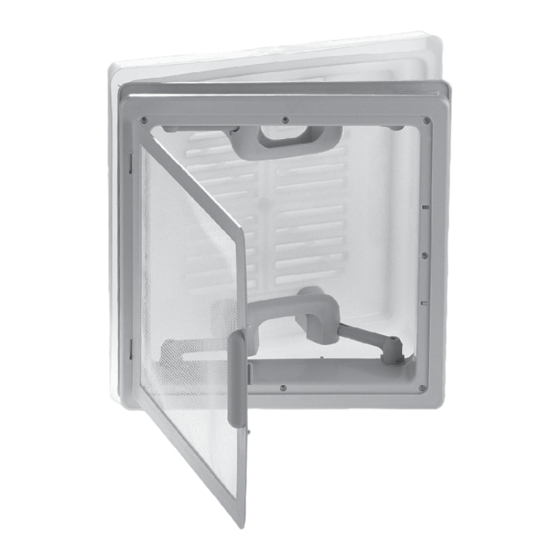

Dachhaube VisionVent S
eco
- Modell 2701
Dachhaube Modell 29
Stand: Mai 2011
Technische Änderungen vorbehalten!
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für mpk VisionVent S eco
Inhaltszusammenfassung für mpk VisionVent S eco
- Seite 1 ISO 9001:2008 ISO 14001:2004 Zert.-Nr. 01 100 89747 Zert.-Nr. 01 104 069609 Metall- und Plastikverarbeitungs- GmbH & Co. KG Kierspe Internet: www.mpk-kierspe.de Einbau- und Bedienungsanleitung Dachhaube VisionVent S - Modell 2701 Dachhaube Modell 29 Stand: Mai 2011 Technische Änderungen vorbehalten!
- Seite 2 Abbildungen falsch falsch falsch falsch Wir empfehlen, die Dachhaube in einer authorisierten Fachwerkstatt montieren zu lassen. Lesen Sie diese Anleitung vor der Montage der Dachhaube gründlich durch. Wir weisen darauf hin, daß wir für Schäden oder Verletzungen durch unsachgemäße Montage und/ oder Bedienung keine Gewährleistungs- haftung übernehmen.
- Seite 3 Montagehinweise Warnhinweis! Betreten Sie niemals die Kuppel der Dachhaube! (Abbildung 1) Einbauposition Wählen Sie die Einbauposition so, daß keine angrenzenden Bau- teile (Dachreling/ Antenne etc), verlegte Leitungen oder Möbelteile im Inneren beschädigt oder in ihrer Funktion gestört werden. Die Montage der Dachhaube ist nur an planen Innen- und Au- ßen ächen möglich.
- Seite 4 Bedienungshinweise Bedienung Die Dachhaube läßt sich wahlweise ganz oder einseitig öffnen. Als Schutz gegen Wind und Regen kann die Haube in vier Richtungen gekippt werden. Zum Öffnen die Verriegelungstasten betätigen und die Griffe nach oben drücken. Zum Öffnen des Moskitonetzes den entsprechenden Griff nach unten ziehen.
- Seite 5 Technische Informationen Produktbeschreibung - Klar- bzw. Milchglashauben mit Dauerlüftung - Teleskopaussteller, in vier Richtungen kippbar mit Verriegelung - verdeckte Verschraubung - Klapprahmen mit Moskitonetz - wahlweise mit/ ohne Verdunklungsrollo - ECE R43 Zulassung für Wohn wa gen und Reisemobile (Detaillierte Informationen auf Anfrage.) Technische Daten: Dachausschnitt: 280 x 280 mm...
- Seite 6 Ersatzteilübersicht Modell 29/ 2701 Rahmenfarbe Ersatzteilbezeichnung beige weiß grau Ersatzhaube milchig m. Aussteller + Verrgl. 290.52VB 290.52VW 290.52VG für Modell 28/ 29 Ersatzhaube klar m. Aussteller + Verrieglung 2701.52VB 2701.52VW 2701.52VG für Modell 2701 Oberrahmen für Modell 28 - 29-2701 280.22B 280.22W 280.22G...
- Seite 7 ISO 9001:2008 ISO 14001:2004 Zert.-Nr. 01 100 89747 Zert.-Nr. 01 104 069609 Metall- und Plastikverarbeitungs- GmbH & Co. KG Kierspe Internet: www.mpk-kierspe.de Fitting and Operating Instructions Rooflight VisionVent S - Model 2751/ 2753 Rooflight Model 29 Issue Oct. 2013 We reserve the right to change technical...
- Seite 8 Illustration wrong wrong wrong wrong We only recommend installation by authorised dealers. Please read these instructions carefully before fitting and operating the rooflights. Important: We cannot be held responsible for incorrect fitting, handling or operation. Any product faults relating to the production and materials used should be notified to us via an authorised dealer immediately.
-
Seite 9: Fitting Instructions
Fitting Instructions Warning! Never stand on the dome of the rooflight! (See picture 1) Fitting position Choose a fitting position that will not interfere with other roof mounted components (e.g. roof-racks/antenna’s etc.) and avoid internally installed electrical cables and furniture, which could impede the correct operation of the rooflight. -
Seite 10: Care Instructions
Operation Instruction Instruction for use The rooflight can be opened fully, or in four different directions, so that the dome can be angled against driving weather conditions. To open squeeze the locks (optional) into the handles and push open.To open the flynet, pull down on the handle. Do not open more than 90°, to avoid damaging the hinges. -
Seite 11: Technical Information
Technical Information Product description - Clear, smoked or opaque domes with free airflow - Spring assisted mechanism, with locks - Concealed fixing screws - Removable flynet, optional roller blind - ECE R43 Whole Vehicle Type Approved (Please ask for further details.) Technical Data: Aperture: 280 x 280 mm... -
Seite 12: Spare Parts
Spare parts Model 29/ 2751/ 2753 Colour frame: Spare parts beige grey white Replacement opaque dome complete with 290.52B 290.52W 290.52G handles for model 28-29 Replacement clear dome complete with handles 2751.52VB 2751.52VW 2751.52VG and locks for model 2751 Replacement smoked dome complete with handles 2753.52VB 2753.52VW 2753.52VG...
