Handbuch Panasonic KX-UDS 124, -UDT111,
-UDT121, -UDT131
Herzlich Willkommen!
Ihr neues IP Telefon stellt den direkten Zugang zu Ihrer Telefonanlage dar. Dieses Handbuch soll
Ihnen helfen, Ihr neues Panasonic IP-Telefon in Verbindung mit der Telefonanlage optimal zu nutzen.
Wir wü n schen Ihnen viel Freude bei der Nutzung!
Wichtige Hinweise:
Die Installation muss durch einen zertifizierten Panasonic-Partner erfolgen. Die "EIGEN"-
Installation kann funktionieren, hierfür wird keine Garantie und Support übernommen.
Sie können insgesamt 255 Mobilteile (Panasonic KX-UDTxxx) an einer Basis (Panasonic
KX-UDS124) anmelden. Die Multicell Lösung ermöglicht bis zu 32 Basis Stationen innerhalb
einer Air Sync Group zu betreiben.
Insgesamt können Sie 4 parallele Gespräche pro Basis fü h ren.
Es werden Nebenstellennamen und interne Nebenstellennummern im Display der Mobilteile
angezeigt.
Sie haben auf dem Mobilteil keinen Zugriff auf das zentrale Telefonbuch der Telefonanlage.
Werbung
Verwandte Anleitungen für Panasonic KX-UDS 124
Inhaltszusammenfassung für Panasonic KX-UDS 124
- Seite 1 Herzlich Willkommen! Ihr neues IP Telefon stellt den direkten Zugang zu Ihrer Telefonanlage dar. Dieses Handbuch soll Ihnen helfen, Ihr neues Panasonic IP-Telefon in Verbindung mit der Telefonanlage optimal zu nutzen. Wir wü n schen Ihnen viel Freude bei der Nutzung! Wichtige Hinweise: Die Installation muss durch einen zertifizierten Panasonic-Partner erfolgen.
- Seite 2 Sie können aber ein lokales Telefonbuch auf jedes Mobilteil anlegen. Die Standardsprache des Basistelefons und der Mobilteile ist Englisch. Um die Sprache auf Deutsch zu ändern wählen Sie Menü >Setting Handset>Display Option>Language> Deutsch. Dieses Handbuch behandelt folgende Panasonic Modelle: Modell Bild...
-
Seite 3: Installation
Breitbandverbindung. Für den erfolgreichen Betrieb der Geräte ist das Ausleuchten und Installieren durch einen zertifizerten Panasonic DECT Partner zwingend Voraussetzung. Die DECT-Basis ist im Serviceportal noch nicht als Endgerät eingetragen. Die Master-CS (Basisstation) muss vor der Inbetriebnahme manuell als Endgerät angelegt werden. Bitte beachten Sie die Schritte auf den folgenden Seiten. - Seite 4 Bevor Sie Ihr neues Panasonic DECT-System in Betrieb nehmen, möchten wir Ihnen eine kurze Übersicht ü b er die notwendigen Schritte der Installation geben. 1. DECT-Basis (KX-UDS124) im Serviceportal anlegen. 2. DECT-Mobilteile (KX-UTxxx) im Serviceportal anlegen. 3. Nebenstelle fü r DECT-Mobilteil im Serviceportal anlegen und das entsprechende Mobilteil zuweisen.
- Seite 5 Die Installation der einzelnen Masters und Slaves und deren Funkverbindung muss ausgemessen werden. Hinweis: Um einen störungsfreien Betrieb zu gewährleisten ist eine Vorort-Installation seitens Ihres Systempartners dringend zu empfehlen. 2.2.2. Installation DECT Basis KX-UDS124 Master Die KX-UDS124 DECT-Basis wird folgendermassen an Ihrer Telefonanlage angemeldet: Nr.
- Seite 6 Im Serviceportal unter Elemente/Endgeräte ein "Neues Gerät anlegen" auswählen. Nun unter Panasonic das DECT KX-UDS124 auswählen. Es wird unten ein neues Fenster eröffnet, hier Firmware auswählen. Dann die MAC Adresse eintragen. Sie finden die MAC Adresse der DECT-Basis entweder auf der...
- Seite 7 Langsam Blinken = 60 x pro Minute Normal Blinken = 120 x pro Minute Sie können insgesamt bis zu 255 Mobilteile (Panasonic KX-UDTxxx) an einer Basis (Panasonic KX-UDS124) anmelden. Insgesamt können Sie jedoch maximal 4 parallele Gespräche pro Basis fü h ren.
- Seite 8 Sie nun eine Userid und Passwort eingeben. Diese Informationen werden Ihnen von Ihrem Systempartner zur Verfügung gestellt. Es ist NICHT das Standard-Userid und -Password seitens Panasonic! Schliessen Sie jetzt Ihr Slave UDS124 an das LAN-Netz an. Warten Sie bis LED Rot blinkt.
- Seite 9 In der Weboberflache des Masters sehen Sie die Versions Informationen. Jetzt klicken Sie auf: (1.) System (2.) CS Management, dann erscheint das CS Management Bild (3.) Start CS Registration sucht jetzt ihren Slave. Zuerst jedoch kommt noch eine Abfrage, ob Sie weitermachen wollen, denn alle laufende Gespräche werden unterbrochen.
- Seite 10 Es werden alle Kanäle durchsucht und die Slaves werden Ihnen angezeigt (1.). (2.) Trying blinkt weiterhin, denn es können noch mehr Slaves gesucht werden, sollten Sie jedoch bereits sehen (1.), dann können Sie die weitere Suche mit (3.) Stop CS Registration stoppen.
- Seite 11 Im Serviceportal unter Elemente/Endgeräte ein "Neues Gerät anlegen" auswählen. Nun unter Panasonic das UDSHandset auswählen. Es wird unten ein neues Fenster eröffnet, hier die Basisstation auswählen. Dann die IPEI Nummer eintragen. Die IPEI finden Sie in Ihrem Mobilteil unter: 1. Navi taste auswählen 2.
- Seite 12 2.5. Anmelden der Mobilteile an der DECT Basis. Ihr Basistelefon ist automatisch angemeldet. Abschließend mü s sen Sie Ihr Mobilteil an der Basisstation anmelden. Dies funktioniert ü b er das Menü Ihres Panasonic Mobilteils. 1.) Im Display steht MT Einbuchen OK drücken.
-
Seite 13: Bedienung

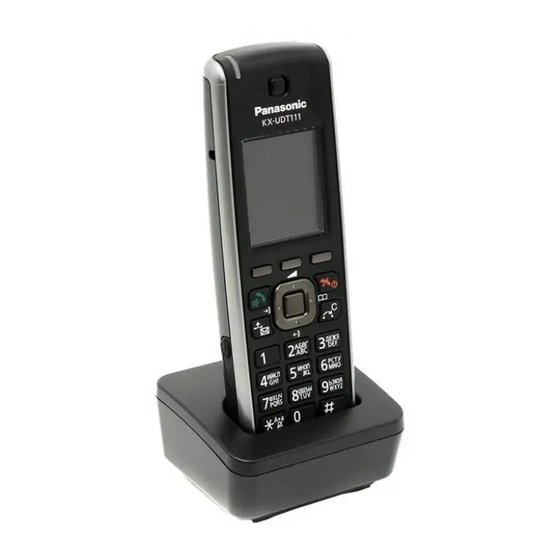

B. Bedienung 1. Grundfunktionen 1.1 Telefon im Überblick KX-UDT111 KX-UDT121 KX-UDT131... - Seite 14 Anzeige Rufton/Laden Bildschirm Taste SPRECHEN/FREISPRECHEN/LAUTHÖREN Softtasten (Freisprecheinrichtung) Navigationstasten, siehe unten Taste EIN/AUS/ABBRECHEN Taste Taste Halten/Sprachnachricht VERMITTELN/LÖSCHEN Taste Lautlos-Modus Funktionstasten Variable Funktionstaste Microfon Headset-Anschluss, nicht bei KX-UDT131 Ladekontakte Hörer Die Symbole sind nur bei der KX-UDT111 vorhanden! Nummer Bild Bedeutung LINKS, dient zum Anzeigen der Anrufliste. AUF, dient zum Anpassen der Ruflautstärke.
- Seite 15 1.2. Anrufen Anrufen Anrufen durch Wählen 1.) Drücken Sie 2.) Wählen Sie die Nummer des externen Teilnehmers. 3.) Drücken Sie Verwendung der Anrufliste 1.) Drücken Sie im Standby-Modus auf 2.) Drücken Sie oder , um einen Eintrag der Anrufliste auszuwählen, und drücken Sie dann Verwenden des Telefonbuchs 1.) Drücken Sie...
- Seite 16 Verwenden der Freisprecheinrichtung 1.) Wählen Sie die Rufnummer und drü c ken Sie 2x , um wieder auf den Hörer umzuschalten, drü c ken Sie die Taste erneut. Einstellen der Lautstärke des Hörers oder Lautsprechers 1.) Drü c ken Sie dann können Sie die Lautstärke mit oder einstellen.
- Seite 17 Drücken Sie , und drücken Sie dann Zurückholen eines an der eigenen Nebenstelle gehaltenen Gesprächs 1. Drücken Sie 2. Drücken Sie die Wähltaste, die der langsam grün blinkenden TT-Taste entspricht, oder drücken oder , um eine langsam blinkende TT-Taste auszuwählen, und drücken Sie dann 1.6.
- Seite 18 dann 3. Nachdem der angerufene Teilnehmer den Anruf angenommen hat, drücken Sie , und dann drücken Sie 5 ("Konferenz"). Teilnehmer aus einem Konferenzgespräch entlassen Während einer Konferenz können Sie andere Teilnehmer aus der Konferenz entlassen. Diese Funktion steht Ihnen aber nur bei Konferenzgesprächen zur Verfügung, die Sie selbst eingeleitet haben.
- Seite 19 Ihren persönlichen Anrufbeantworter einrichten. Fü r detaillierte Information siehe VoiceMail-Merkblatt. 1. Durch Wahl von *793 auf dem Panasonic Mobilteil oder drü c ken der Taste , so gelangen Sie in das Sprachmenü des VoiceMail-Systems. Hier werden Sie aufgefordert Ihre Voice-Pin einzugeben.
- Seite 20 Support-Hotline für Sollten Ihnen weder die Handbücher noch die FAQs oder sonstige Bestandskunden Inhalte der Support-Website weitergeholfen haben, können Sie telefonisch eine Supportanfrage eröffnen. Sie erreichen unsere Supportmitarbeiter von Montag bis Freitag zwischen 8:00 Uhr und 18:00 Uhr unter der Telefonnummer +49 800 63 66 555. Bitte geben Sie in Ihrer Anfrage mindestens folgende Punkte an: •...
- Seite 21 portal.nfon.net arbeiten Sie die Handbücher im Detail durch. Sie helfen Ihnen ein Optimum aus Ihrer Telefonanlage herauszuholen. Auf der Support-Website der nfon AG finden Sie ausführliche FAQ mit support.nfon.net wertvollen Informationen zu Ihrer Telefonanlage. Sie können jederzeit den Status Ihrer Supportanfragen prüfen und auf Rückfragen antworten. Sollten Ihnen weder die Handbücher noch die FAQs oder sonstige Inhalte der Support-Website weitergeholfen haben, können Sie telefonisch eine Supportanfrage eröffnen.
