Verwendungsinformationen

2.4.1

Einbauvarianten

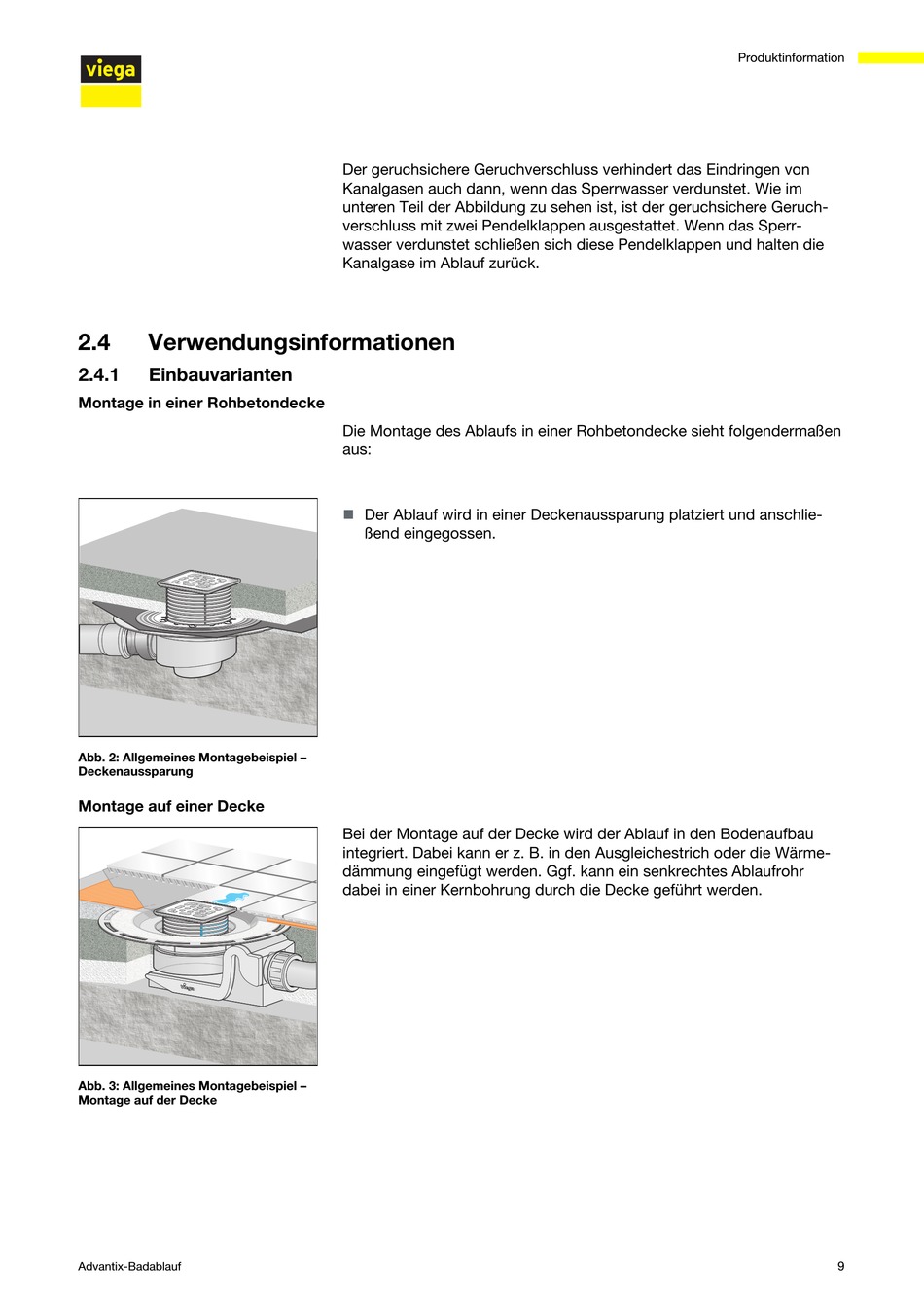

Montage in einer Rohbetondecke
Abb. 2: Allgemeines Montagebeispiel –
Deckenaussparung
Montage auf einer Decke
Abb. 3: Allgemeines Montagebeispiel –
Montage auf der Decke
Advantix-Badablauf
Der geruchsichere Geruchverschluss verhindert das Eindringen von
Kanalgasen auch dann, wenn das Sperrwasser verdunstet. Wie im
unteren Teil der Abbildung zu sehen ist, ist der geruchsichere Geruch‐
verschluss mit zwei Pendelklappen ausgestattet. Wenn das Sperr‐
wasser verdunstet schließen sich diese Pendelklappen und halten die
Kanalgase im Ablauf zurück.
Die Montage des Ablaufs in einer Rohbetondecke sieht folgendermaßen
aus:
Der Ablauf wird in einer Deckenaussparung platziert und anschlie‐
n
ßend eingegossen.
Bei der Montage auf der Decke wird der Ablauf in den Bodenaufbau
integriert. Dabei kann er z. B. in den Ausgleichestrich oder die Wärme‐
dämmung eingefügt werden. Ggf. kann ein senkrechtes Ablaufrohr
dabei in einer Kernbohrung durch die Decke geführt werden.
