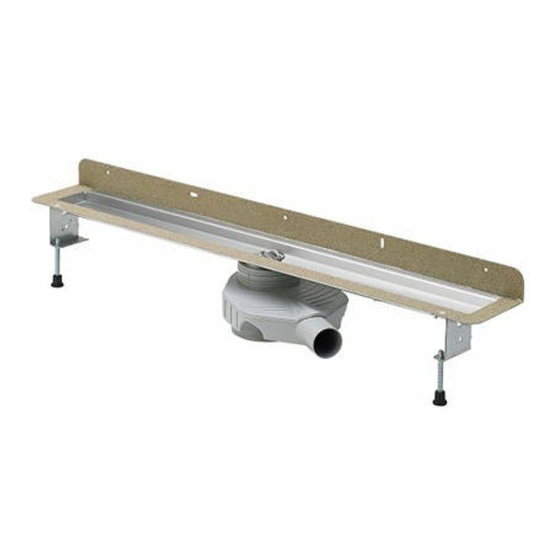

Advantix-Duschrinne Wand, Grundkörper Gebrauchsanleitung für Verbundabdichtung (geflieste Dusche) mit Abdichtungsmatte Modell Baujahr: 4980.30 ab 01/2010 de_AT...
Seite 2
Advantix-Duschrinne Wand, Grundkörper 2 von 33...
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch...
Über diese Gebrauchsanleitung Hinweise geben Ihnen zusätzliche hilfreiche Tipps. Hinweis zu dieser Sprachversion Diese Gebrauchsanleitung enthält wichtige Informationen zu Produkt- bzw. Systemauswahl, Montage und Inbetriebnahme, sowie zum bestim‐ mungsgemäßen Gebrauch und, falls erforderlich, zu Wartungsmaß‐ nahmen. Diese Informationen zu Produkten, deren Eigenschaften und Anwendungstechniken basieren auf den aktuell geltenden Normen in Europa (z.
2 Produktinformation Normen und Regelwerke Die nachfolgenden Normen und Regelwerke gelten für Deutschland bzw. Europa. Nationale Regelungen finden Sie auf der jeweiligen Web‐ site des Landes unter viega.at/normen. Regelwerke aus Abschnitt: Abdichtung Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk...
Produktinformation Regelwerke aus Abschnitt: Wichtige Hinweise Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk Abmessungen von Schlitzen und EN 1996 Aussparungen Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche Die Duschrinne wird als Ablauf für eine bodengleiche Dusche im Bad eingesetzt. Sie ist ausgelegt für kleine bis mittlere Wassermengen, wie sie z.
Produktinformation 2.3.2 Technische Daten Nennweite [DN] Material Edelstahl 1.4301 Ablaufleistung Ä Kapitel 2.2.3 „Ablaufleistung“ auf Seite 7 Abmessungen und Ein‐ Ä Kapitel 3.1.2 „Einbaumaße“ auf Seite 12 bauhöhe Sperrwasserhöhe 90–99 mm Einbauhöhe: 35 mm 100–109 mm Einbauhöhe: 40 mm 110–190 mm Einbauhöhe: 50 mm Belastungsklasse K = 300 kg 2.3.3...
Seite 10
Produktinformation Wichtige Hinweise Für die fachgerechte Abdichtung ist eine sorgfältige Planung erforder‐ lich. Dazu muss abhängig von der jeweiligen Feuchtigkeitsbeanspru‐ chungsklasse und der Art des Untergrunds ein geeignetes AIV-System mit baurechtlichem Verwendbarkeitsnachweis ausgewählt werden. Weiterhin folgende Faktoren berücksichtigen: Ablauf oder Duschrinne muss mit einem Spezialflansch ausgestattet sein, der über eine klebefähige Oberfläche und eine Breite von mind.
Produktinformation 2.4.2 Brandschutz Advantix-Duschrinnen und -Abläufe können brandsicher ausgeführt werden. Zu diesem Zweck kann die R120-Rohrdurchführung in die Bodenkonstruktion eingesetzt werden. Dadurch wird eine Feuerwider‐ standsdauer von bis zu 120 Minuten erreicht. Abb. 4: Beispiel: Brandschutz-Rohrdurchführung Montageanleitung der R120-Rohrdurchführung siehe Modell 4923.5, Art.-Nr.
Handhabung 3 Handhabung Montageinformationen 3.1.1 Wichtige Hinweise Vor der Montage: Prüfen, ob die Ablaufleistung des gewählten Modells für die anfal‐ lende Wassermenge ausreicht Ä Kapitel 2.2.3 „Ablaufleistung“ auf Seite 7. Es muss eine ausreichende Stabilität des Bodenbelags gewährleistet sein Ä Kapitel 2.3.2 „Technische Daten“ auf Seite 9. Dies kann ent‐ weder durch eine ausreichende Estrichüberdeckung oder eine andere geeignete Alternativlösung erreicht werden.
Handhabung Montagekleber Montagekleber kann maximal 18 Monate verwendet werden. Das Einfülldatum befindet sich am oberen Rand der Kartusche. Die beiden ersten Zahlen stehen für den Monat, die folgende Zahl für das Jahr. Beispiel 085... Einfülldatum = August (08) 2015 (5) Abb.
Seite 15
Handhabung Einbauhöhe 100–109 mm Befestigungsring mit Schraubendreher lösen. Bodenteil um einen Ring (1 x 10 mm) einschieben. Die Feinabstimmung innerhalb dieser Maße erfolgt über das Höhen‐ ausgleichstück. Die Sperrwasserhöhe reduziert sich auf 40 mm. Befestigungsring mit einem Schraubendreher maximal 2,5 Nm ± 0,2 Nm anziehen. Alternativ die Schraube so weit anziehen, bis die Markierungen auf dem Befestigungsring übereinstimmen.
Seite 16
Handhabung Einbauhöhe 90–99 mm Befestigungsring mit Schraubendreher lösen. Bodenteil um zwei Ringe (2 x 10 mm) einschieben. Die Feinabstimmung innerhalb dieser Maße erfolgt über das Höhen‐ ausgleichstück. Die Sperrwasserhöhe reduziert sich auf 35 mm. Befestigungsring mit einem Schraubendreher maximal 2,5 Nm ± 0,2 Nm anziehen. Alternativ die Schraube so weit anziehen, bis die Markierungen auf dem Befestigungsring übereinstimmen.
Seite 17
Handhabung Höhenverstellung korrigieren Befestigungsring mit Schraubendreher lösen. Das Bodenteil wieder herausziehen oder in den Ablauf durch‐ drücken. Das Bodenteil entnehmen. Den O-Ring gefettet in das Gehäuse einlegen (siehe Pfeil). Das Bodenteil gerade bis zur gewünschten Stelle in den Ablauf hineindrücken. Die Pfeile am Boden des Geruchverschlusses zum Ablauf hin aus‐...
Handhabung Befestigungsring mit einem Schraubendreher maximal 2,5 Nm ± 0,2 Nm anziehen. Alternativ die Schraube so weit anziehen, bis die Markierungen auf dem Befestigungsring übereinstimmen. 3.2.2 Grundkörper montieren Höhenausgleichstück mit O-Ring einsetzen. Fuß in der Mitte trennen. Advantix-Duschrinne Wand, Grundkörper 18 von 33...
Seite 19
Handhabung Höhenverstellung in den Fuß eindrehen. Gummikappen einsetzen. Fuß aufsetzen. Mit Unterlegscheibe und Mutter anschrauben. Schallschutzband auf der Wandseite des Flansches aufkleben. Advantix-Duschrinne Wand, Grundkörper 19 von 33...
Handhabung Exakte Position des Schallschutzbandes prüfen. 3.2.3 Duschrinne ausrichten Die Oberfläche des Wandflansches muss mit der zu fliesenden Wand bündig abschließen. INFO! Den folgenden Schritt auch mit dem Fliesenleger abspre‐ chen. Den Flansch so weit einlassen, dass er mit der Wand bündig abschließt.
Handhabung Kontrollieren, ob die Duschrinne bis zum Anschlag in das Höhen‐ ausgleichstück eingesteckt ist. Duschrinne durch Höhenverstellung der Füße waagerecht aus‐ richten. Wandblech mit Dübeln und Schrauben an der Wand befestigen. Die Schrauben aus Gründen des Schallschutzes nur handfest anziehen. 3.2.4 Duschrinne anschließen Vor dem Einbringen des Ablaufes in den Bodenaufbau muss der...
Handhabung Den Ablaufstutzen vollständig in das Ablaufrohr stecken. 3.2.5 Für Folgegewerke vorbereiten Die Duschrinne mit Wasser füllen. Das Ablaufgehäuse und die Rohrleitung auf Dichtheit prüfen. Die benötigte Höhe ermitteln (siehe Abb., Maß H). Advantix-Duschrinne Wand, Grundkörper 22 von 33...
Seite 23
Handhabung Das Maß X von der Oberkante des Tauchrohres messen und abschneiden (X = H-Y): 110–190 Sperrwasserhöhe 50 mm Y = 18 mm 100–109 Sperrwasserhöhe 40 mm Y = 18 mm 90–99 Sperrwasserhöhe 35 mm Y = 13 mm Tauchrohr einsetzen. Wahlweise das Sieb einsetzen.
Seite 24
Handhabung Mit Estrich unterfüttern HINWEIS! Produktschäden durch unsachgemäßen Einbau Wenn sich beim Unterfüttern der Duschrinne Hohlräume bilden, können bei Belastung Undichtigkeiten auftreten. Informieren Sie die Folgegewerke darüber, dass die Dusch‐ rinne vollflächig unterfüttert werden muss und dass dabei keine Hohlräume entstehen dürfen. INFO! Estrich und Bodenfliesen müssen mit einem Gefälle von 1–2 % in Richtung Duschrinne verlegt werden.
Handhabung 3.2.6 Duschrinne abdichten Voraussetzungen Der Flansch muss sauber und frei von Materialrückständen sein. Bei Bedarf den Flansch reinigen. Das Abdichtungsband ist nicht im Lieferumfang enthalten. Wir empfehlen Modell 4964.95, Art.-Nr. 619 121. Die Abdichtung kann wahlweise mit oder ohne die Verwendung von Montagekleber erfolgen.
Seite 26
Handhabung Den Montagekleber auf den Flansch auftragen. Das Haltbarkeitsdatum des Montageklebers beachten Ä „Montage‐ kleber“ auf Seite 14. Den Montagekleber mit Spachtel gleichmäßig verteilen. Den Abdichtungsstreifen so auf dem Flansch platzieren, dass Flansch und Estrich gleichmäßig überdeckt sind. Advantix-Duschrinne Wand, Grundkörper 26 von 33...
Seite 27
Handhabung Abdichtungsstreifen auf der Wandseite anbringen. Abdichtungsstreifen fest auf den Montagekleber und die Verbun‐ dabdichtung aufdrücken. Dabei die Ecken überlappen. An den Ecken die überlappenden Streifen mit Montagekleber zusammenkleben. Die Klebestellen mit einer Rolle gründlich überarbeiten. Die zweite Schicht Verbundabdichtung satt auf Abdichtungsstreifen und Estrich auftragen.
Seite 28
Handhabung Abdichtung mit Verbundabdichtung, ohne Montagekleber Den Abdichtungsstreifen großzügig zuschneiden. Die Streifen sollen sich beim Aufkleben überlappen. Die erste Schicht Verbundabdichtung satt auf den Estrich, den Flansch und die Wand auftragen. Verwendungshinweise des Herstellers der Verbundabdichtung beachten. Den Abdichtungsstreifen so auf dem Flansch platzieren, dass Flansch und Estrich gleichmäßig überdeckt sind.
Seite 29
Handhabung Abdichtungsstreifen auf der Wandseite anbringen. Die Klebestellen mit einer Rolle gründlich überarbeiten. Die zweite Schicht Verbundabdichtung satt auf Abdichtungsstreifen und Estrich auftragen. Wenn kein Belagabschluss montiert werden soll, kann der Boden nun verfliest werden Ä „Fliesen verlegen (Montage ohne Belagabschluss)“ auf Seite 30.
Handhabung Der Boden kann nun verfliest werden Ä „Fliesen verlegen (Montage ohne Belagabschluss)“ auf Seite 30. Fliesen verlegen (Montage ohne Belagabschluss) Die Fliesen bis zur Kante des Schutzeinsatzes verlegen. VORSICHT! Im Barfußbereich scharfe Kanten an folgenden Stellen vermeiden: – an Fliesen –...
Seite 31
Handhabung Duschrinne reinigen Rost entnehmen, z. B. mit Entnahmewerkzeug Modell 4965.90, Art.-Nr. 689 704. Rost und Duschrinne reinigen. Mit klarem Wasser nachspülen. Rost wieder in die Duschrinne einsetzen. Advantix-Duschrinne Wand, Grundkörper 31 von 33...
Seite 32
Handhabung Ablauf reinigen Rost entnehmen, z. B. mit Entnahmewerkzeug Modell 4965.90, Art.-Nr. 689 704. Sieb entnehmen. Tauchrohr entnehmen. Sieb und Tauchrohr reinigen. Ablauf reinigen. Tauchrohr wieder einsetzen. Sieb wieder einsetzen. Rost wieder einsetzen. Advantix-Duschrinne Wand, Grundkörper 32 von 33...
Handhabung Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Advantix-Duschrinne Wand, Grundkörper 33 von 33...
