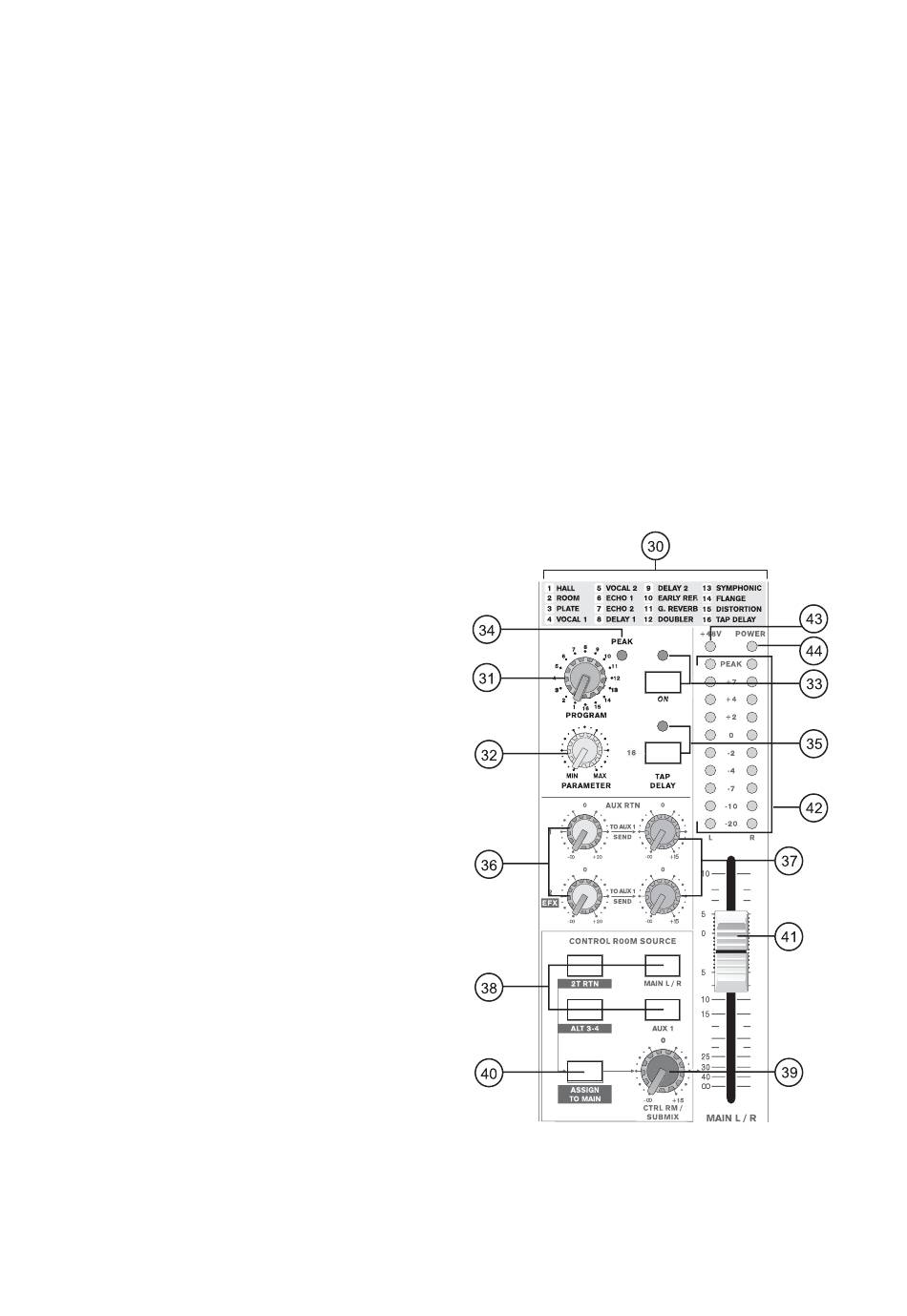

40. CTRL RM / SUBMIX / PHONES
Dies ist der Lautstärkeregler der Control Room
Sektion. Er kontrolliert gleichzeitig die Lautstärke des
Kopfhörersignals (PHONES #8) und der CTRL RM
Ausgänge (#7), an die Studio Abhörmonitore oder
andere Lautsprechersysteme angeschlossen werden
können.
Beim HELIX BOARD
gleichzeitig als Lautstärkeregler für den SUBMIX,
wenn die Funktion ASSIGN
verwendet wird. Damit kann das 2T RTN oder das
ALT 3/4 Signal auf die Summe L/R gelegt werden.
41. MAIN L-R
Dieser 60 mm Flachbahn Schieberegler kontrolliert
die endgültige Ausgangslautstärke des Mixers, also
des Summensignals L/R, das an den Ausgängen
MAIN L/R (#6) anliegt.
42. PEGELANZEIGEN
Diese LED Ketten sind die Pegelanzeigen für den
linken und rechten Kanal
Anzeigebereich erstreckt sich von –20 dB bis +7 dB
sowie einer Peak LED pro Kanal.
Die LED Ketten sitzen schaltungstechnisch in der
Control Room Sektion,
Lautstärkeregler CTRL RM / SUBMIX, sind also nicht
abhängig von dessen Stellung. Welcher Pegel
angezeigt wird, hängt davon ab, welches Quellsignal
gewählt ist, d.h. welcher der Schalter in der Control
Room Source Sektion (#38) gedrückt ist. Ist keiner
dieser Schalter gedrückt, kann auch kein Pegel
abgelesen werden.
Auf diese Weise kann exakt der Eingangspegel jedes
einzelnen Kanals eingestellt werden. Voraussetzung
ist jedoch folgende Vorgehensweise:
Legen Sie ein Audiosignal an einen Kanal an, achten
Sie jedoch dabei darauf, dass nur dieser Kanal ein
Signal erhält, die Audiosignale der anderen Kanäle
also momentan nicht spielen. Sie haben nun
wiederum zwei Möglichkeiten, das Signal auf die
Pegelanzeigen zu bekommen:
verwenden die AUX 1 Schiene oder die MUTE / ALT
3-4 Schiene.
Wenn Sie sich für die AUX 1 Schiene entscheiden:
Bringen Sie den AUX SEND Regler (#23) des Kanals
auf die 12 Uhr Position (der Regler rastet dort ein
wenig ein). Dies ist die sog. „Unity Gain"
der das Ausgangssignal genauso hoch ist wie das
Eingangssignal. Drücken Sie in der Control Room
Source Sektion (#38) den Schalter AUX 1. Nun
gelangt das Signal der AUX 1 Schiene auf die
Pegelanzeigen. Sie können nun, da die AUX Regler
auf „Unity Gain" stehen, exakt den Eingangspegel des
jeweiligen Kanals ablesen, also unabhängig von der
Stellung des Lautstärkereglers des Kanals.
Wenn Sie sich für die MUTE / ALT 3-4 Schiene
entscheiden: Betätigen Sie den MUTE / ALT 3-4
PHONIC CORPORATION – Bedienungsanleitung Helix Board 12
12 dient dieser Regler
TO MAIN (#39)
des Mixers. Der
und zwar vor dem
Entweder Sie
Stellung, bei
Schalter (#26) des Kanals sowie den Schalter ALT 3-
4 (#38) in der Control Room Source Sektion. Nun
gelangt das MUTE / ALT 3-4 Signal auf die
Pegelanzeigen. Diesmal
abhängig von der Stellung des Lautstärkereglers des
Kanals, da der MUTE
Lautstärkeregler sitzt.
Sie sollten darauf achten, dass die oberste, rote LED
der Pegelanzeige (mit PEAK gekennzeichnet) nur in
den wenigsten Ausnahmefällen aufleuchtet. Sie
erhalten ein sauberes, verzerrungsfreies Eingangs-
bzw. Ausgangssignal, wenn sich im Durchschnitt der
Pegel um die 0 dB-Marke bewegt. Dieser Bereich wird
mit 3 gelben LED dargestellt (-2, 0, +2 dB).
Gelegentliches Aufleuchten der +7 dB-Marke ist
jedoch nicht bedenklich, sofern das nachfolgende
Gerät diesen zusätzlichen Pegel verträgt.
43. +48V
Wenn diese LED leuchtet, ist die globale +48V
Phantomspeisung eingeschaltet (näheres siehe #17).
44. POWER
Diese blaue Kontroll LED leuchtet, wenn der Mixer mit
dem Netzschalter (#16) eingeschaltet wird.
18
ist der Pegel jedoch
Schalter hinter dem
