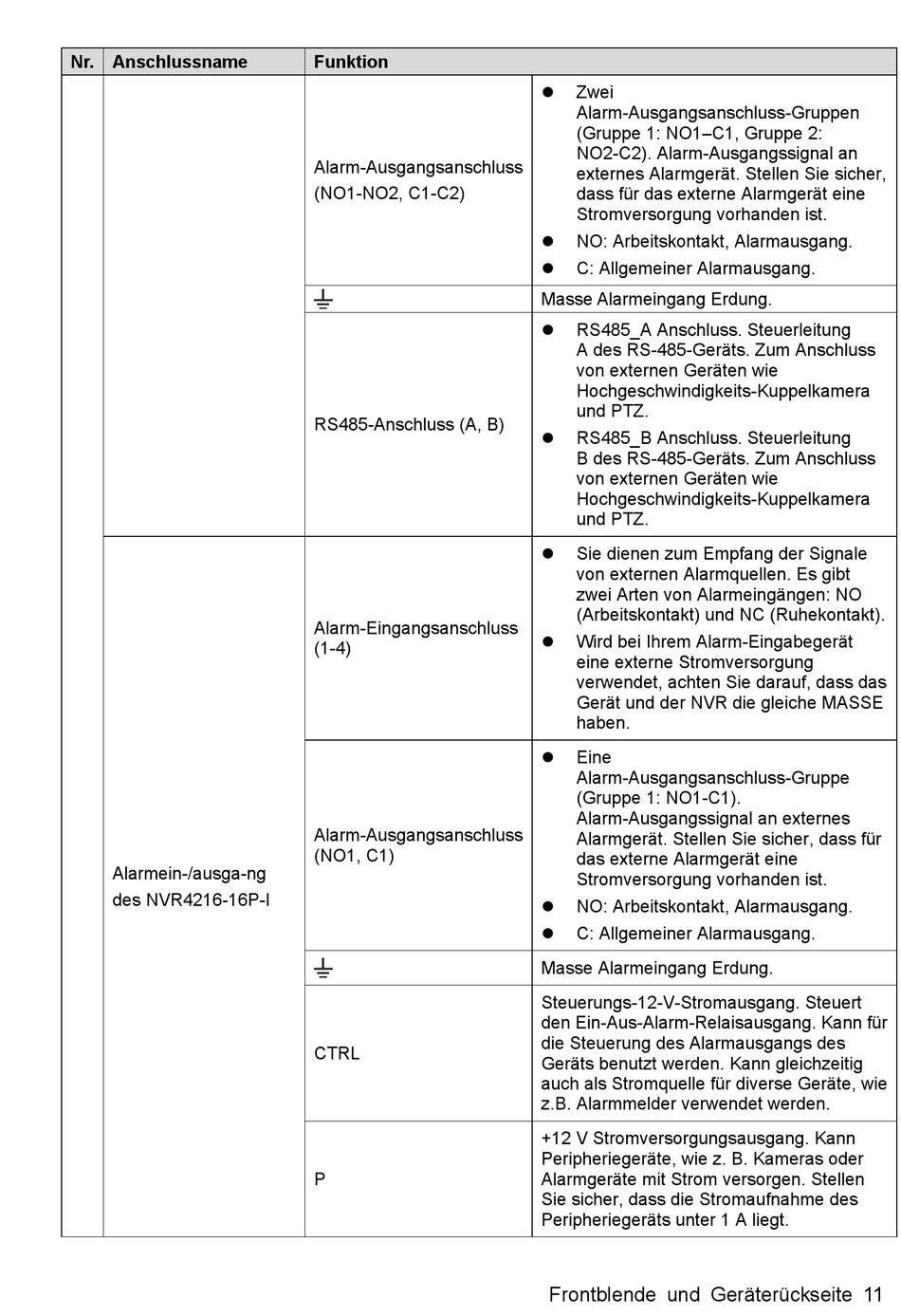

Nr. Anschlussname
Alarmein-/ausga-ng
des NVR4216-16P-I
Funktion
Alarm-Ausgangsanschluss
(NO1-NO2, C1-C2)
RS485-Anschluss (A, B)
Alarm-Eingangsanschluss
(1-4)
Alarm-Ausgangsanschluss
(NO1, C1)
CTRL
P
Zwei
Alarm-Ausgangsanschluss-Gruppen
(Gruppe 1: NO1–C1, Gruppe 2:
NO2-C2). Alarm-Ausgangssignal an
externes Alarmgerät. Stellen Sie sicher,
dass für das externe Alarmgerät eine
Stromversorgung vorhanden ist.
NO: Arbeitskontakt, Alarmausgang.
C: Allgemeiner Alarmausgang.
Masse Alarmeingang Erdung.
RS485_A Anschluss. Steuerleitung
A des RS-485-Geräts. Zum Anschluss
von externen Geräten wie
Hochgeschwindigkeits-Kuppelkamera
und PTZ.
RS485_B Anschluss. Steuerleitung
B des RS-485-Geräts. Zum Anschluss
von externen Geräten wie
Hochgeschwindigkeits-Kuppelkamera
und PTZ.
Sie dienen zum Empfang der Signale
von externen Alarmquellen. Es gibt
zwei Arten von Alarmeingängen: NO
(Arbeitskontakt) und NC (Ruhekontakt).
Wird bei Ihrem Alarm-Eingabegerät
eine externe Stromversorgung
verwendet, achten Sie darauf, dass das
Gerät und der NVR die gleiche MASSE
haben.
Eine
Alarm-Ausgangsanschluss-Gruppe
(Gruppe 1: NO1-C1).
Alarm-Ausgangssignal an externes
Alarmgerät. Stellen Sie sicher, dass für
das externe Alarmgerät eine
Stromversorgung vorhanden ist.
NO: Arbeitskontakt, Alarmausgang.
C: Allgemeiner Alarmausgang.
Masse Alarmeingang Erdung.
Steuerungs-12-V-Stromausgang. Steuert
den Ein-Aus-Alarm-Relaisausgang. Kann für
die Steuerung des Alarmausgangs des
Geräts benutzt werden. Kann gleichzeitig
auch als Stromquelle für diverse Geräte, wie
z.B. Alarmmelder verwendet werden.
+12 V Stromversorgungsausgang. Kann
Peripheriegeräte, wie z. B. Kameras oder
Alarmgeräte mit Strom versorgen. Stellen
Sie sicher, dass die Stromaufnahme des
Peripheriegeräts unter 1 A liegt.
Frontblende und Geräterückseite 11
