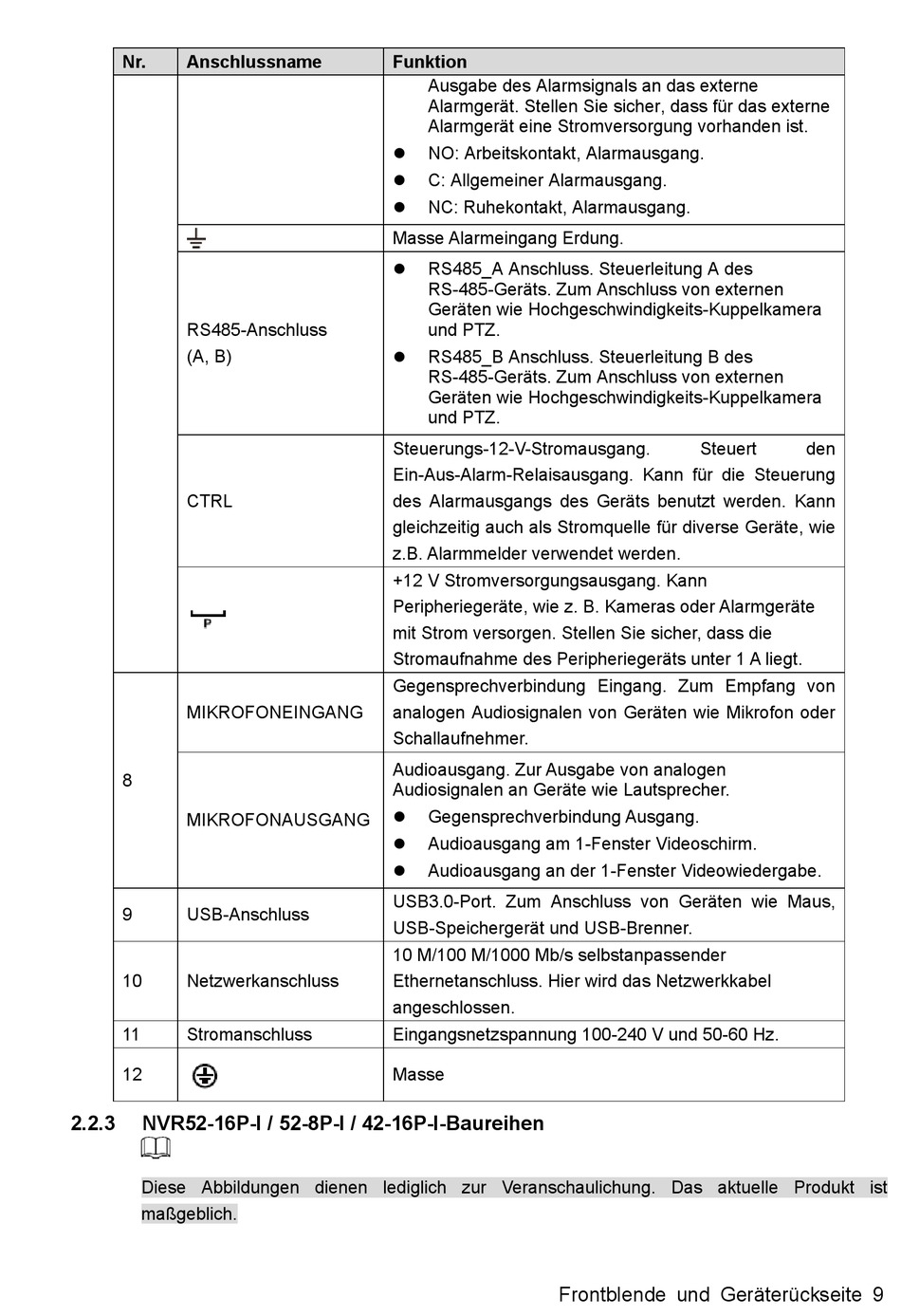

Nr.
Anschlussname
RS485-Anschluss
(A, B)
CTRL
MIKROFONEINGANG
8
MIKROFONAUSGANG
9
USB-Anschluss
10
Netzwerkanschluss
11
Stromanschluss
12
2.2.3
NVR52-16P-I / 52-8P-I / 42-16P-I-Baureihen
Diese Abbildungen dienen lediglich zur Veranschaulichung. Das aktuelle Produkt ist
maßgeblich.
Funktion
Ausgabe des Alarmsignals an das externe
Alarmgerät. Stellen Sie sicher, dass für das externe
Alarmgerät eine Stromversorgung vorhanden ist.
NO: Arbeitskontakt, Alarmausgang.
C: Allgemeiner Alarmausgang.
NC: Ruhekontakt, Alarmausgang.
Masse Alarmeingang Erdung.
RS485_A Anschluss. Steuerleitung A des
RS-485-Geräts. Zum Anschluss von externen
Geräten wie Hochgeschwindigkeits-Kuppelkamera
und PTZ.
RS485_B Anschluss. Steuerleitung B des
RS-485-Geräts. Zum Anschluss von externen
Geräten wie Hochgeschwindigkeits-Kuppelkamera
und PTZ.
Steuerungs-12-V-Stromausgang.
Ein-Aus-Alarm-Relaisausgang. Kann für die Steuerung
des Alarmausgangs des Geräts benutzt werden. Kann
gleichzeitig auch als Stromquelle für diverse Geräte, wie
z.B. Alarmmelder verwendet werden.
+12 V Stromversorgungsausgang. Kann
Peripheriegeräte, wie z. B. Kameras oder Alarmgeräte
mit Strom versorgen. Stellen Sie sicher, dass die
Stromaufnahme des Peripheriegeräts unter 1 A liegt.
Gegensprechverbindung Eingang. Zum Empfang von
analogen Audiosignalen von Geräten wie Mikrofon oder
Schallaufnehmer.
Audioausgang. Zur Ausgabe von analogen
Audiosignalen an Geräte wie Lautsprecher.
Gegensprechverbindung Ausgang.
Audioausgang am 1-Fenster Videoschirm.
Audioausgang an der 1-Fenster Videowiedergabe.
USB3.0-Port. Zum Anschluss von Geräten wie Maus,
USB-Speichergerät und USB-Brenner.
10 M/100 M/1000 Mb/s selbstanpassender
Ethernetanschluss. Hier wird das Netzwerkkabel
angeschlossen.
Eingangsnetzspannung 100-240 V und 50-60 Hz.
Masse
Frontblende und Geräterückseite 9
