Nr.
Anschlussname
1
Hauptschalter
2
PoE-Anschluss
3
eSATA-Anschluss
4
HDMI-Anschluss
5
VGA-Port
6
RS232-Port
Alarmeingang (1-16)
7
Alarmausgang
NO5, C1–C5, NC5)

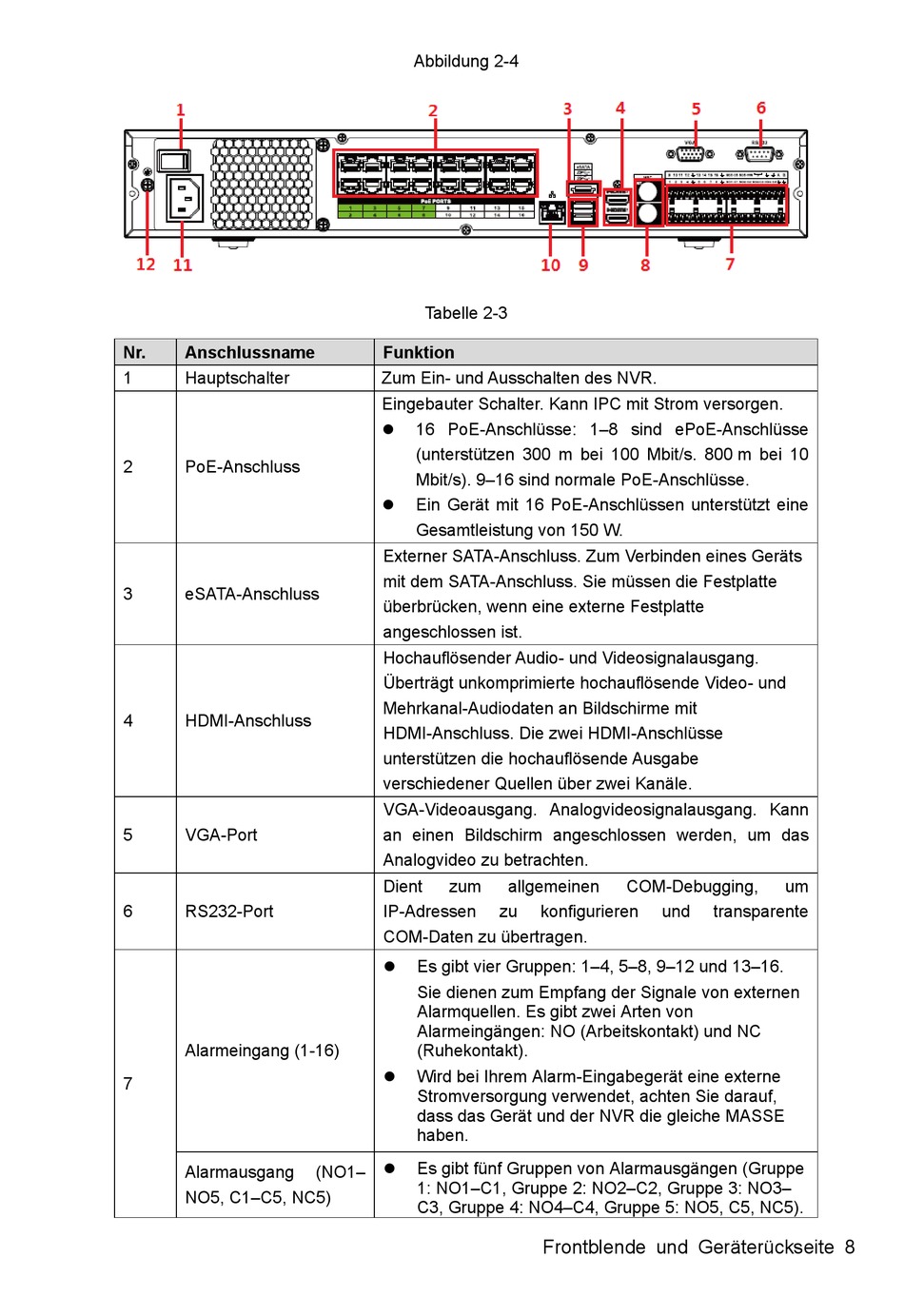

Abbildung 2-4
Tabelle 2-3
Funktion
Zum Ein- und Ausschalten des NVR.
Eingebauter Schalter. Kann IPC mit Strom versorgen.
16 PoE-Anschlüsse: 1–8 sind ePoE-Anschlüsse
(unterstützen 300 m bei 100 Mbit/s. 800 m bei 10
Mbit/s). 9–16 sind normale PoE-Anschlüsse.
Ein Gerät mit 16 PoE-Anschlüssen unterstützt eine
Gesamtleistung von 150 W.
Externer SATA-Anschluss. Zum Verbinden eines Geräts
mit dem SATA-Anschluss. Sie müssen die Festplatte
überbrücken, wenn eine externe Festplatte
angeschlossen ist.
Hochauflösender Audio- und Videosignalausgang.
Überträgt unkomprimierte hochauflösende Video- und
Mehrkanal-Audiodaten an Bildschirme mit
HDMI-Anschluss. Die zwei HDMI-Anschlüsse
unterstützen die hochauflösende Ausgabe
verschiedener Quellen über zwei Kanäle.
VGA-Videoausgang. Analogvideosignalausgang. Kann
an einen Bildschirm angeschlossen werden, um das
Analogvideo zu betrachten.
Dient
zum
IP-Adressen
COM-Daten zu übertragen.
Es gibt vier Gruppen: 1–4, 5–8, 9–12 und 13–16.
Sie dienen zum Empfang der Signale von externen
Alarmquellen. Es gibt zwei Arten von
Alarmeingängen: NO (Arbeitskontakt) und NC
(Ruhekontakt).
Wird bei Ihrem Alarm-Eingabegerät eine externe
Stromversorgung verwendet, achten Sie darauf,
dass das Gerät und der NVR die gleiche MASSE
haben.
Es gibt fünf Gruppen von Alarmausgängen (Gruppe
(NO1–
1: NO1–C1, Gruppe 2: NO2–C2, Gruppe 3: NO3–
C3, Gruppe 4: NO4–C4, Gruppe 5: NO5, C5, NC5).
allgemeinen
COM-Debugging,
zu
konfigurieren
und
Frontblende und Geräterückseite 8
um
transparente
