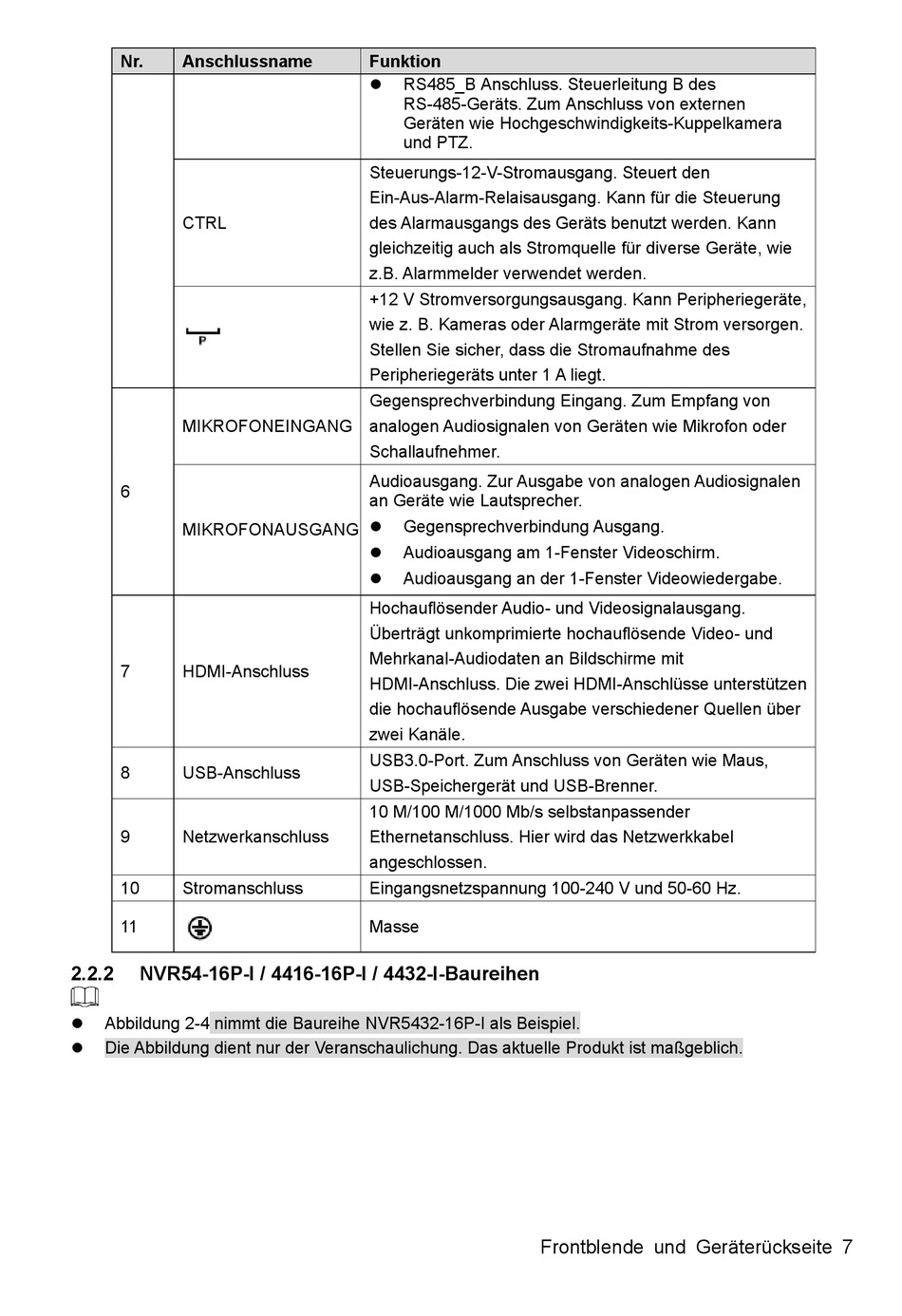

Nr.
Anschlussname
CTRL
MIKROFONEINGANG
6
MIKROFONAUSGANG
7
HDMI-Anschluss
8
USB-Anschluss
9
Netzwerkanschluss
10
Stromanschluss
11
2.2.2
NVR54-16P-I / 4416-16P-I / 4432-I-Baureihen
Abbildung 2-4 nimmt die Baureihe NVR5432-16P-I als Beispiel.
Die Abbildung dient nur der Veranschaulichung. Das aktuelle Produkt ist maßgeblich.
Funktion
RS485_B Anschluss. Steuerleitung B des
RS-485-Geräts. Zum Anschluss von externen
Geräten wie Hochgeschwindigkeits-Kuppelkamera
und PTZ.
Steuerungs-12-V-Stromausgang. Steuert den
Ein-Aus-Alarm-Relaisausgang. Kann für die Steuerung
des Alarmausgangs des Geräts benutzt werden. Kann
gleichzeitig auch als Stromquelle für diverse Geräte, wie
z.B. Alarmmelder verwendet werden.
+12 V Stromversorgungsausgang. Kann Peripheriegeräte,
wie z. B. Kameras oder Alarmgeräte mit Strom versorgen.
Stellen Sie sicher, dass die Stromaufnahme des
Peripheriegeräts unter 1 A liegt.
Gegensprechverbindung Eingang. Zum Empfang von
analogen Audiosignalen von Geräten wie Mikrofon oder
Schallaufnehmer.
Audioausgang. Zur Ausgabe von analogen Audiosignalen
an Geräte wie Lautsprecher.
Gegensprechverbindung Ausgang.
Audioausgang am 1-Fenster Videoschirm.
Audioausgang an der 1-Fenster Videowiedergabe.
Hochauflösender Audio- und Videosignalausgang.
Überträgt unkomprimierte hochauflösende Video- und
Mehrkanal-Audiodaten an Bildschirme mit
HDMI-Anschluss. Die zwei HDMI-Anschlüsse unterstützen
die hochauflösende Ausgabe verschiedener Quellen über
zwei Kanäle.
USB3.0-Port. Zum Anschluss von Geräten wie Maus,
USB-Speichergerät und USB-Brenner.
10 M/100 M/1000 Mb/s selbstanpassender
Ethernetanschluss. Hier wird das Netzwerkkabel
angeschlossen.
Eingangsnetzspannung 100-240 V und 50-60 Hz.
Masse
Frontblende und Geräterückseite 7
