Nr.
Anschlussname
1
Hauptschalter
2
eSATA-Anschluss
3
VGA-Port
4
RS232-Port
Alarmeingang (1-16)
5
Alarmausgang (NO1–
NO5, C1–C5, NC5)
RS485-Anschluss
(A, B)

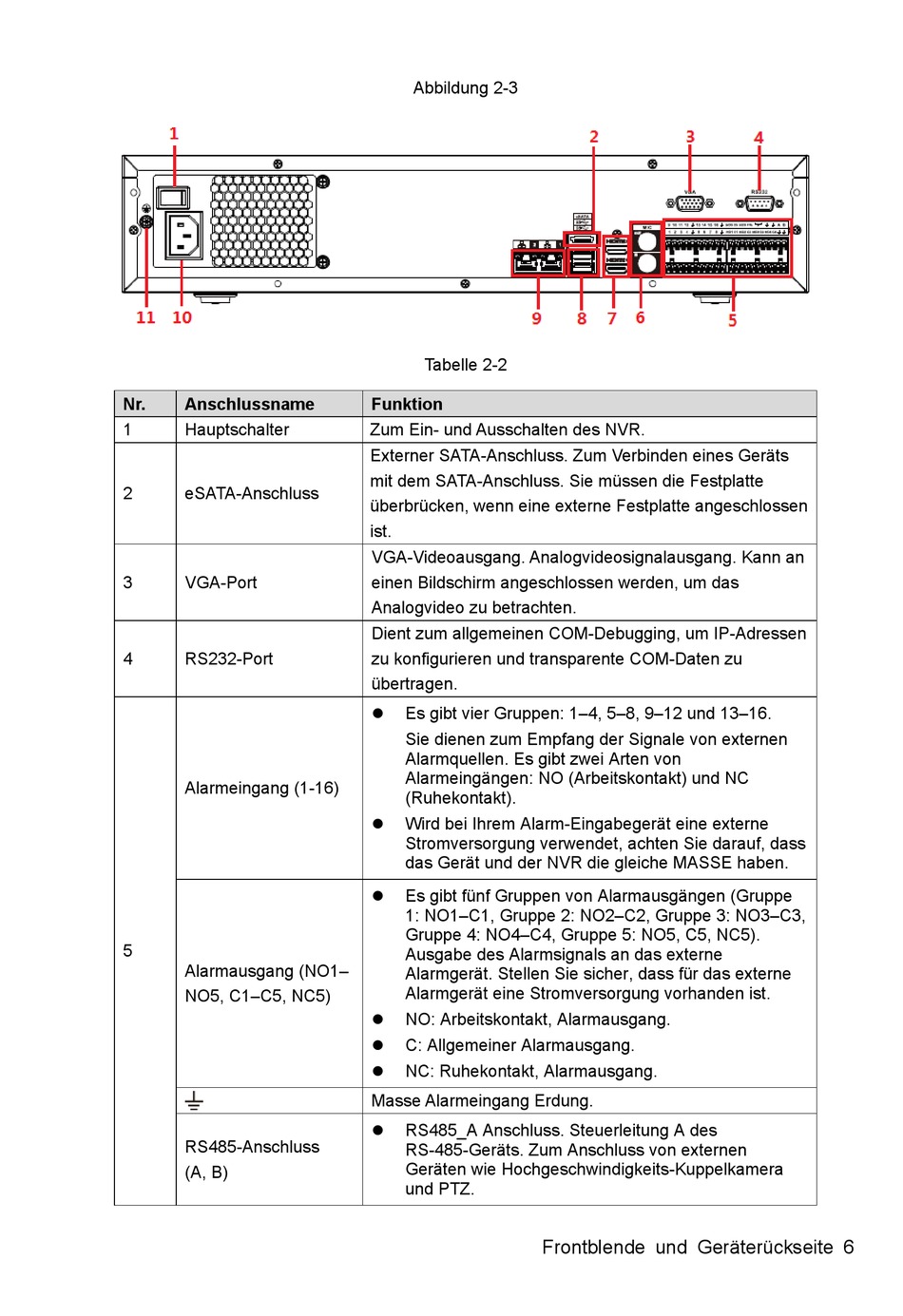

Abbildung 2-3
Tabelle 2-2
Funktion
Zum Ein- und Ausschalten des NVR.
Externer SATA-Anschluss. Zum Verbinden eines Geräts
mit dem SATA-Anschluss. Sie müssen die Festplatte
überbrücken, wenn eine externe Festplatte angeschlossen
ist.
VGA-Videoausgang. Analogvideosignalausgang. Kann an
einen Bildschirm angeschlossen werden, um das
Analogvideo zu betrachten.
Dient zum allgemeinen COM-Debugging, um IP-Adressen
zu konfigurieren und transparente COM-Daten zu
übertragen.
Es gibt vier Gruppen: 1–4, 5–8, 9–12 und 13–16.
Sie dienen zum Empfang der Signale von externen
Alarmquellen. Es gibt zwei Arten von
Alarmeingängen: NO (Arbeitskontakt) und NC
(Ruhekontakt).
Wird bei Ihrem Alarm-Eingabegerät eine externe
Stromversorgung verwendet, achten Sie darauf, dass
das Gerät und der NVR die gleiche MASSE haben.
Es gibt fünf Gruppen von Alarmausgängen (Gruppe
1: NO1–C1, Gruppe 2: NO2–C2, Gruppe 3: NO3–C3,
Gruppe 4: NO4–C4, Gruppe 5: NO5, C5, NC5).
Ausgabe des Alarmsignals an das externe
Alarmgerät. Stellen Sie sicher, dass für das externe
Alarmgerät eine Stromversorgung vorhanden ist.
NO: Arbeitskontakt, Alarmausgang.
C: Allgemeiner Alarmausgang.
NC: Ruhekontakt, Alarmausgang.
Masse Alarmeingang Erdung.
RS485_A Anschluss. Steuerleitung A des
RS-485-Geräts. Zum Anschluss von externen
Geräten wie Hochgeschwindigkeits-Kuppelkamera
und PTZ.
Frontblende und Geräterückseite 6
