Datafox EVO 3.5 Universal Inbetriebnahmeanleitung Seite 2

Montage- und Inbetriebnahmeanleitung
assembly and setup instructions
Bezeichnung / description
Artikelnummer / item number 122313 / 123313
Lieferumfang / delivery scope
Artikelbezeichnung / article name
1x Frontblech / front panel
2x Montageblech Fronttafel / mounting plate front panel
4x Abstandsbolzen M2,5x16 / distance bolt M2,5x16
4x Blechschraube Senkkopf 3,5x30 / sheet metal screw countersunk head 3,5x30
4x Blechschraube Senkkopf 3,5x16 / sheet metal screw countersunk head 3,5x16
4x Spreizdübel S5 / dowels S5
Montage / installation
03.07.2020
Seite 2 / 3
Sie haben Anregungen oder Fragen an uns, dann freuen wir uns auf Ihre Kontaktaufnahme. / If you have suggestions or questions for us, we look forward to hearing from you.

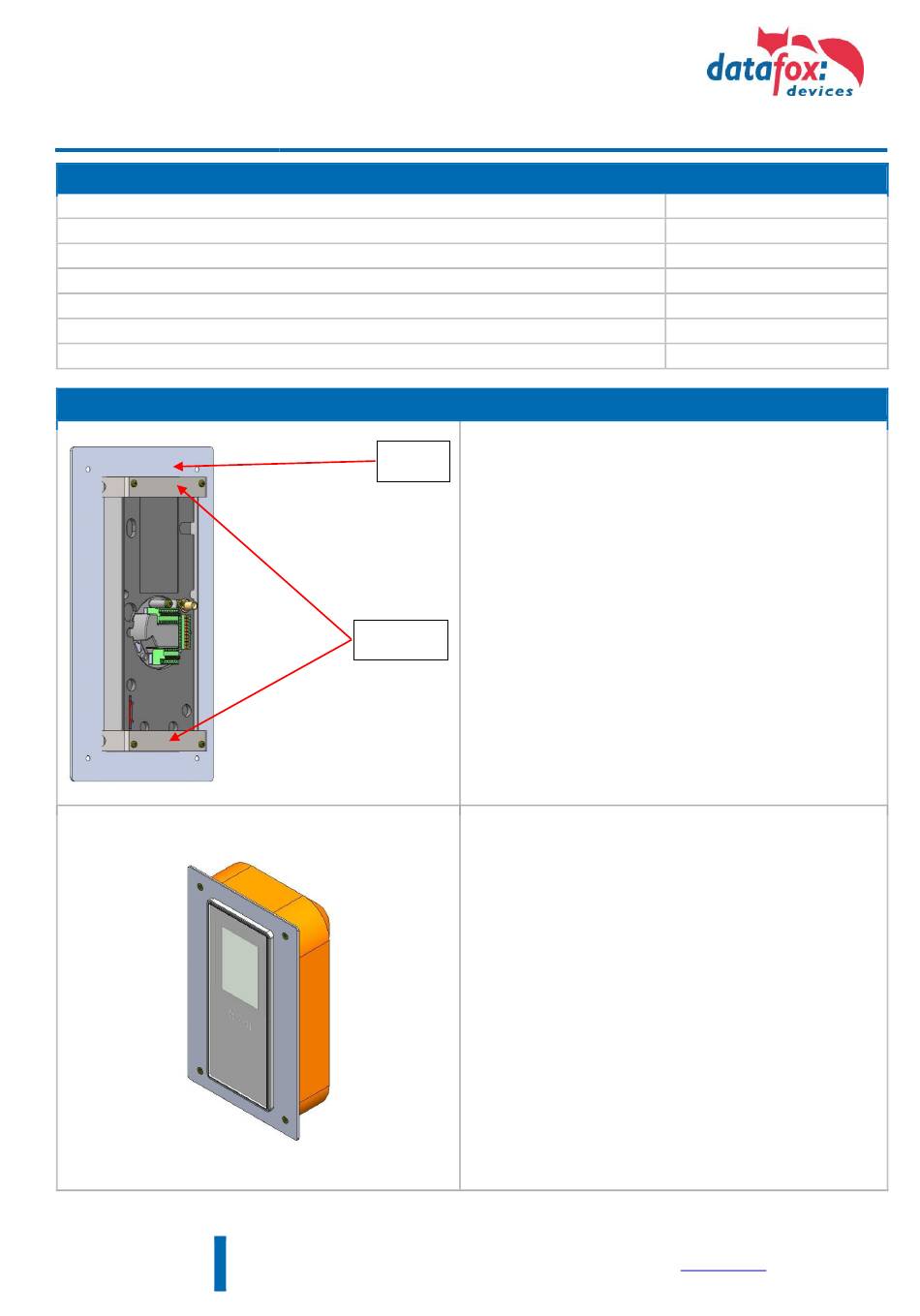

Datafox EVO 3.5 Universal - Agera Frontblech Unterputz / flush-mounted front plate
Frontblech
front panel
Montageblech
mounting plate
Datafox GmbH | Dermbacher Straße 12-14 | 36419 Geisa | Deutschland
Phone +49 36967-595-0 | Fax +49 36967-595-50 |
122313 Datafox EVO 3.5 Universal Frontblech UP Montage und Inbetriebnahme 2020.07.15.docx
Ersetzen Sie die 4 Eckschrauben durch die Abstandsbolzen.
Anschließend montieren Sie das EVO 3.5 Universal bzw. den
EVO Agera wie dargestellt mit den beiden Bügeln und den 4
zuvor gelösten Schrauben. Stellen Sie die elektrische
Verbindung her.
Replace the 4 corner screws with the spacer bolts. Then mount
the EVO 3.5 Universal or the EVO Agera as shown with the two
brackets and the 4 previously loosened screws. Make the
electrical connection.
Nun das Frontblech auf den Verbindungskasten bzw. die
Wand montieren. Hierzu verwenden Sie die 4 entsprechenden
Blechschrauben mit Senkkopf.
Die kürzeren mit 16mm in Verbindung mit dem
Verbindungskasten. Die 30mm Schrauben bei Direktmontage
mit den Dübeln.
Now mount the front panel on the junction box or wall. Use
the 4 corresponding countersunk self-tapping screws.
The shorter ones with 16mm in connection with the junction
box. The 30mm screws for direct mounting with the dowels.
E-Mail info@datafox.de |
Artikelnummer / item number
122001-10
122001-05
A2000093
A2000164
A2000152
A2000203
Web www.datafox.de
