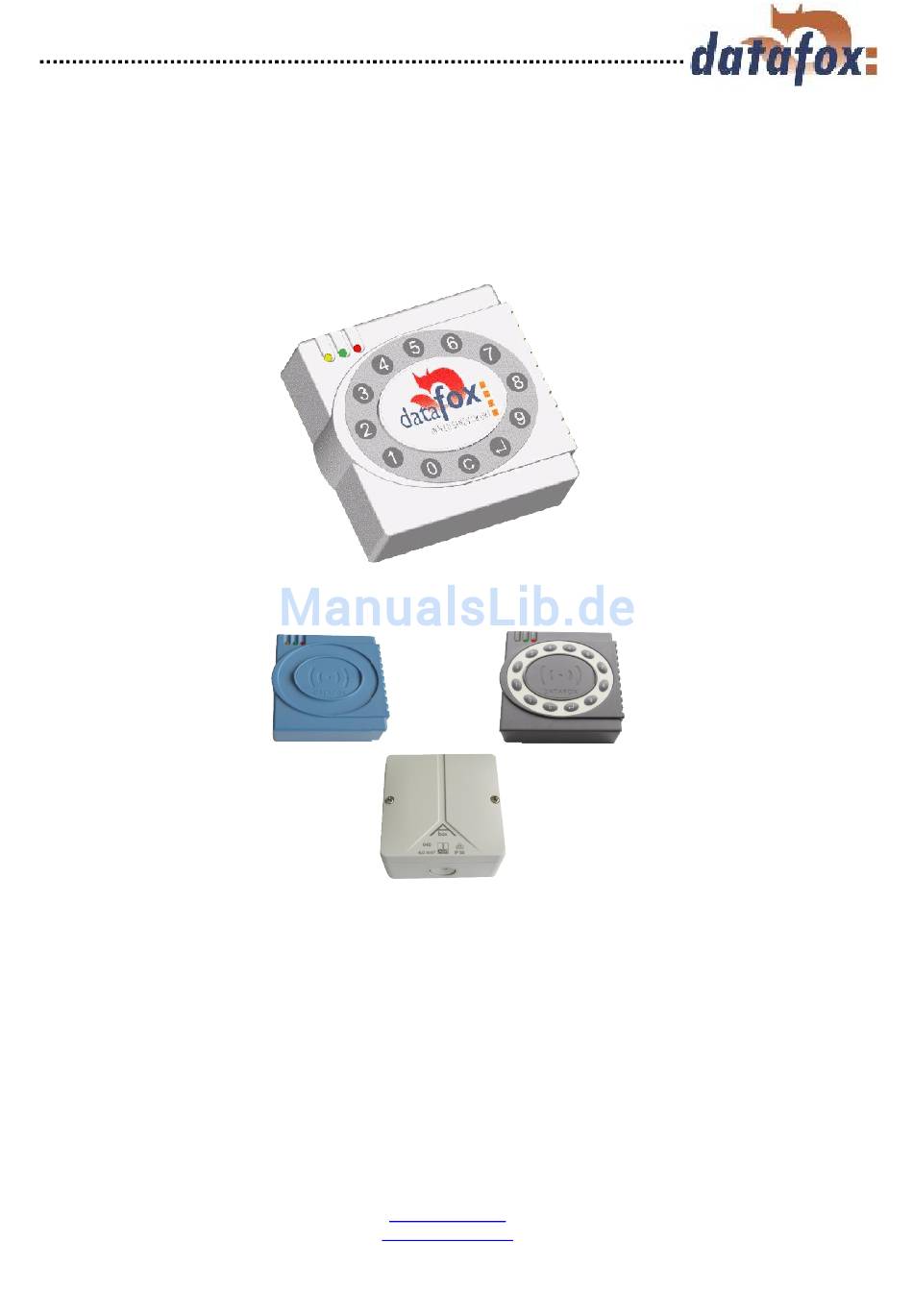

Handbuch Datafox Zutrittskomponenten TS TMR33
TS TMR33L
TS TMR33TM Tür-Modul
TS TMR33LTM Zutrittsleser + Türmodulfunktion
Version: 01.13
Zutrittsleser
Für Transponder:
Unique
Hitag 1
Hitag 2
Hitag S
Titan (EM4150)
Q5
Datafox GmbH
Dermbacher Straße 12-14
D-36419 Geisa
Tel.: 036967/595-0
www.datafox.de
sales@datafox.de
Seite 1
www.datafox.de
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Datafox TS TMR33L
- Seite 1 Handbuch Datafox Zutrittskomponenten TS TMR33 TS TMR33L Zutrittsleser TS TMR33TM Tür-Modul TS TMR33LTM Zutrittsleser + Türmodulfunktion Für Transponder: Unique Hitag 1 Hitag 2 Hitag S Titan (EM4150) Datafox GmbH Dermbacher Straße 12-14 D-36419 Geisa Tel.: 036967/595-0 www.datafox.de sales@datafox.de Version: 01.13 Seite 1 www.datafox.de...
-
Seite 2: Inhaltsverzeichnis
Handbuch Datafox Zutrittskomponenten TS TMR33 Inhaltsverzeichnis 1 Versionsänderung........................5 2 Hardware ..........................6 Technische Daten........................7 2.1 Abmessungen und Montage....................8 2.1.1 Elektronische Baugruppe..................8 2.1.2 Zutrittsleser und Zutrittsleser + Türmodulfunktion.............9 2.1.3 Türmodul.........................12 2.2 Anschlussbelegung .......................13 2.3 LED Status ........................14 2.4 DIP-Schalter ........................14 2.5 RS485 Terminierung .....................14 2.6 Umschalten der Kommunikationsart................15... - Seite 3 Handbuch Datafox Zutrittskomponenten TS TMR33 Abbildungsverzeichnis Abbildung 2.2-1Einbauhöhen und Raster für TS TMR33-L und -LTM ......... 8 Abbildung 2.2-2 Einbau- und Rastermaße für TS TMR33-L und -LTM........8 Abbildung 2.2-3 Höhe des Aufputzgehäuses für TS TMR33-L und -LTM........9 Abbildung 2.2-4 Seitenabmessungen des Aufputzgehäuses für TS TMR33-L und -LTM..9 Abbildung 2.2-5 Rückansicht eines TMR33-LTM .................
- Seite 4 Tabelle 3.3.13-2 Betriebsart & Programmversion Response ..........29 Copyright 2005 by Datafox GmbH Dieses Dokument wurde von der Datafox GmbH erstellt und ist gegenüber Dritten urheberrechtlich geschützt. Die enthaltenen Informationen, Kenntnisse und Darstellungen betrachtet die Datafox GmbH als ihr alleiniges Eigentum. Alle Rechte, auch die der Übersetzung, des Nachdrucks oder der Vervielfältigung des gesamten Dokumentes oder Teile daraus, bedürfen der schriftlichen Zustimmung...
-
Seite 5: Versionsänderung
Handbuch Datafox Zutrittskomponenten TS TMR33 1 Versionsänderung Doku Firmware Datum Kapitel Name Info V 01.04 V 01.05 06.05.2005 Eller TS TMR33-L & TS TMR33-LTM Umschaltung zwischen RS232/RS485 über DIP-Schalter 6 DIP-Schalter 6 on = RS232 DIP-Schalter 6 off = RS485 TS TMR33-TM keine Umschaltung möglich... -
Seite 6: Hardware
Handbuch Datafox Zutrittskomponenten TS TMR33 2 Hardware Die Datafox Zutrittskomponenten vom Typ TS TMR33 gibt es in drei Ausführungen. Als Zutrittsleser (im weiteren als TS TMR33-L bezeichnet), als Zutrittsleser + Türmodulfunktion (im weiteren als TS TMR33-LTM bezeichnet) und als Türmodul (im weiteren als TS TMR33-TM bezeichnet). -
Seite 7: Technische Daten
< 1,0 V DC High-Pegel > 4,0 V DC Temperaturbereich: -20° bis + 70°C Ausführungen Montage im Datafox Aufputzgehäuse 80 x 80 Montage im Standardschaltergehäuse Spannungsversorgung 8 – 14 V DC Stromaufnahme max. 175 mA 12er Tastatur RS232 Schnittstelle Clock-Data-Wiegand Schnittstelle... -
Seite 8: Abmessungen Und Montage
Handbuch Datafox Zutrittskomponenten TS TMR33 2.1 Abmessungen und Montage 2.1.1 Elektronische Baugruppe Abbildung 2.1-1Einbauhöhen und Raster für TS TMR33-L und -LTM Abbildung 2.1-2 Einbau- und Rastermaße für TS TMR33-L und -LTM Version: 01.13 Seite 8 www.datafox.de... -
Seite 9: Zutrittsleser Und Zutrittsleser + Türmodulfunktion
Handbuch Datafox Zutrittskomponenten TS TMR33 2.1.2 Zutrittsleser und Zutrittsleser + Türmodulfunktion Abbildung 2.1-3 Höhe des Aufputzgehäuses für TS TMR33-L und -LTM Abbildung 2.1-4 Seitenabmessungen des Aufputzgehäuses für TS TMR33-L und -LTM Version: 01.13 Seite 9 www.datafox.de... - Seite 10 Handbuch Datafox Zutrittskomponenten TS TMR33 Abbildung 2.1-5 Rückansicht eines TMR33-LTM Abbildung 2.1-6 Rückansicht eines TMR33-LTM mit Montagejoch Version: 01.13 Seite 10 www.datafox.de...
- Seite 11 Handbuch Datafox Zutrittskomponenten TS TMR33 Der Zutrittsleser kann über die mittlere Schraube direkt angeschraubt werden. Z.B. auf eine Holzplatte. Senkkopfschraube verwenden. Zur Montage auf einer Unterputzdose wird das Montagejoch verwendet, welches mit 2 Schrauben in der Unterputzdose angeschraubt wird. Der Leser wird über die mittlere Schraube mit dem Montagejoch verbunden.
-
Seite 12: Türmodul
Handbuch Datafox Zutrittskomponenten TS TMR33 2.1.3 Türmodul Abbildung 2.1-8 Höhe des Aufputzgehäuses für TS TMR33-TM Abbildung 2.1-9 Seitenabmessungen des Aufputzgehäuses für TS TMR33-TM Version: 01.13 Seite 12 www.datafox.de... -
Seite 13: Anschlussbelegung
Handbuch Datafox Zutrittskomponenten TS TMR33 2.2 Anschlussbelegung P16 & P17 sind zwei Steckerleisten mit Kabelverschraubung. Dies ermöglicht einen einfachen Modulaustausch, durch umstecken der beiden Steckerleisten auf das neue Modul, ohne die Kabelverschraubungen zu lösen. Abbildung 2.2-1 Steckerleistenbelegung und Türkontaktschalung mit Überwachung auf Leitungsunterbrechung... -
Seite 14: Led Status
Handbuch Datafox Zutrittskomponenten TS TMR33 2.3 LED Status Gelb Grün Zustand des TS TMR33 Es liegt keine Versorgungsspannung an Es liegt eine Versorgungsspannung an blinkt Signalisiert lesbare Karte im Bereich an (ca. 1s) Gelesene Karte ist zutrittsberechtigt zusätzlich akustisches Signal durch Summer (ca. 1s) an (ca. -
Seite 15: Umschalten Der Kommunikationsart
Handbuch Datafox Zutrittskomponenten TS TMR33 2.6 Umschalten der Kommunikationsart DIP-Schalter Bedeutung OFF Modul arbeitet im RS485-Betrieb (die Datenkommunikation erfolgt über die Anschlusspins P16.8 [Data+] und P16.9 [Data-] mit dem Leser) ON Modul arbeitet im RS232-Betrieb (die Datenkommunikation erfolgt über die Anschlusspins P17.9 [TxD], P17.10 [RxD] und P17.11 [GND] mit dem Leser) -
Seite 16: Ts Tmr33 Datenprotokoll
Handbuch Datafox Zutrittskomponenten TS TMR33 3 TS TMR33 Datenprotokoll 3.1 Allgemein Der RS485-Bus wird im Single - Master Mode betrieben. Jede Datenübertragung wird somit vom Master ausgelöst, d.h. die einzelnen TS-TMR33 Module erhalten ihre Sendeberechtigung durch einen Befehl vom Master. Jedes TS-TMR33 Modul besitzt eine eigene, eindeutige Busadresse und kann somit gezielt vom Master angesprochen werden. -
Seite 17: Lese Status Intern
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.1 Lese Status INTERN Mit diesem Befehl, wird der aktuelle Status des TS-TMR33 Modul abgefragt. Hexcode Satzstartzeichen Moduladresse (01..10H) Lese Status INTERN Datenanzahl = 0 Prüfsumme Tabelle 3.3.1-1 Lese Status INTERN Request Mit dieser Antwort wird dem Master der Modulstatus des TS-TMR33 Modul mitgeteilt. -
Seite 18: Lese Status Extern
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.2 Lese Status EXTERN Mit diesem Befehl, wird der aktuelle Status des extern an das TS-TMR33 Modul angeschlossenen Lesers abgefragt. Hexcode Satzstartzeichen Moduladresse (01..10H) Lese Status EXTERN Datenanzahl = 0 Prüfsumme Tabelle 3.3.2-1 Lese Status EXTERN Request Mit dieser Antwort wird dem Master der Modulstatus des extern an das TS-TMR33 Modul angeschlossenen Lesers mitgeteilt. -
Seite 19: Lese Status + Transponder Intern
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.3 Lese Status + Transponder INTERN Mit diesem Befehl, werden die zuletzt vom TS-TMR Modul gelesenen Transponder-Daten abgefragt. Hexcode Satzstartzeichen Moduladresse (01..10H) Lese Status + Transponder INTERN Datenanzahl = 0 Prüfsumme Tabelle 3.3.3-1 Lese Status + Transponder INTERN Request Mit dieser Antwort werden dem Master die gelesenen Transponder-Daten mitgeteilt. -
Seite 20: Lese Status + Transponder Extern
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.4 Lese Status + Transponder EXTERN Mit diesem Befehl, werden die zuletzt gelesenen Daten vom extern an das TS-TMR Modul angeschlossenen Transponders abgefragt. Hexcode Satzstartzeichen Moduladresse (01..10H) Lese Status + Transponder EXTERN Datenanzahl = 0 Prüfsumme... -
Seite 21: Lese Status + Pin Intern
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.5 Lese Status + PIN INTERN Mit diesem Befehl, werden die zuletzt vom TS-TMR Modul gelesenen PIN-Daten abgefragt. Hexcode Satzstartzeichen Moduladresse (01..10H) Lese Status + PIN INTERN Datenanzahl = 0 Prüfsumme Tabelle 3.3.5-1 Lese Status + PIN INTERN Request Mit dieser Antwort werden dem Master die gelesenen PIN-Daten mitgeteilt. -
Seite 22: Lese Status + Pin Extern
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.6 Lese Status + PIN EXTERN Mit diesem Befehl, werden die zuletzt eingegebenen PIN-Daten vom extern an das TS-TMR Modul angeschlossenen Transponders abgefragt. Hexcode Satzstartzeichen Moduladresse (01..10H) Lese Status + PIN EXTERN Datenanzahl = 0 Prüfsumme... -
Seite 23: Schalte Ausgänge Intern
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.7 Schalte Ausgänge INTERN Mit diesem Befehl können die gewünschten internen Ausgänge geschaltet werden. Hexcode Satzstartzeichen Moduladresse (01..10H) Schalte Ausgänge INTERN Datenanzahl = 2 Steuerinformation (00..FFH) Bit 1 = 1 Schalte Beeper Bit 2 = 1 Schalte LED grün... -
Seite 24: Schalte Ausgänge Extern
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.8 Schalte Ausgänge EXTERN Mit diesem Befehl können die gewünschten externen Ausgänge geschaltet werden. Hexcode Satzstartzeichen Moduladresse (01..10H) Schalte Ausgänge EXTERN Datenanzahl = 2 Steuerinformation (00..FFH) Bit 1 = 1 Schalte Beeper Bit 2 = 1 Schalte LED grün... -
Seite 25: Setze Transponder & Registernummer
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.9 Setze Transponder & Registernummer Mit diesem Befehl kann der gewünschte Transpondertyp sowie die zu lesenden Register eingestellt werden. Hexcode Satzstartzeichen Moduladresse (01..10H) Setze Transpondertyp & Registernummer Datenanzahl = 1 .. n Transpondertyp 00H = Unique... -
Seite 26: Setze Timings
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.10 Setze Timings Mit diesem Befehl werden die verschiedenen Timer für die Transponder- und PIN-Abfragen gesetzt. Alle Werte sind in 200ms Schritten zu verstehen. Hexcode Satzstartzeichen Moduladresse (01..10H) Setze Timing Kommando Datenanzahl = 3 Nachdem ein Transponder gelesen und aus dem Bereich entfernt wurde, werden die Daten noch yy * 200ms im Puffer vorgehalten. -
Seite 27: Setze Passwörter
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.11 Setze Passwörter Mit diesem Befehl werden Passwörter für den HITAG2-Transponder gesetzt. Hexcode Satzstartzeichen Moduladresse (01..10H) Setze Passwörter Datenanzahl = 7 Password RWD - MSB Password RWD Password RWD Password RWD - LSB Password Tag - MSB... -
Seite 28: Selbsttest Mit Testadapter
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.12 Selbsttest mit Testadapter Mit diesem Befehl kann das System mit Hilfe eines Testadapters überprüft werden. Hexcode Satzstartzeichen Moduladresse (01..10H) Betriebsart & Prog.version Datenanzahl =0 Prüfsumme Tabelle 3.3.12-1 Selbsttest mit Testadapter Request Mit dieser Antwort wird der Testbericht mitgeteilt. -
Seite 29: Betriebsart & Programmversion
Handbuch Datafox Zutrittskomponenten TS TMR33 3.3.13 Betriebsart & Programmversion Mit diesem Befehl, wird die Betriebsart eingestellt sowie die Programm Versionsnummer des Moduls & DIP- Schalter Bit6 & 7 abgefragt. Hexcode Satzstartzeichen Moduladresse (01..10H) Betriebsart & Programmversion Datenanzahl = 1 Mode 00H = TM &... -
Seite 30: Clock-Data Interface
Handbuch Datafox Zutrittskomponenten TS TMR33 4 CLOCK-Data Interface 4.1 Allgemeines Das Clk/Data Interface wird nur im TS-TMR33-TM (Türmodul) Mode=02 unterstützt 4.2 Datenformat 8 führende 0-Bits Startzeichen: 01011 (LSB zuerst) 10 -14 Zeichen 4+1 Bits ( LSB zuerst, ungerade Paritätsbit zuletzt) Stopzeichen: 11111 LRC-Überprüfung: 4 Bit XOR-Berechnung aller Zeichen+Parität dieser 4 Bits... -
Seite 31: Wiegand-Interface
Handbuch Datafox Zutrittskomponenten TS TMR33 5 WIEGAND-Interface 5.1 Allgemeines Das WIEGAND-Interface wird nur im TS-TMR33-TM (Türmodul) Mode=03 ab V1.10 unterstützt. 5.2 Datenformat 26 Bit Mode bestehend aus: Even Parity Bit für Datenbits 0-11 3 Nibble Datenbits 0 - 11 3 Nibble Datenbits 12 -23 Odd Parity Bit für Datenbits 12-23...
