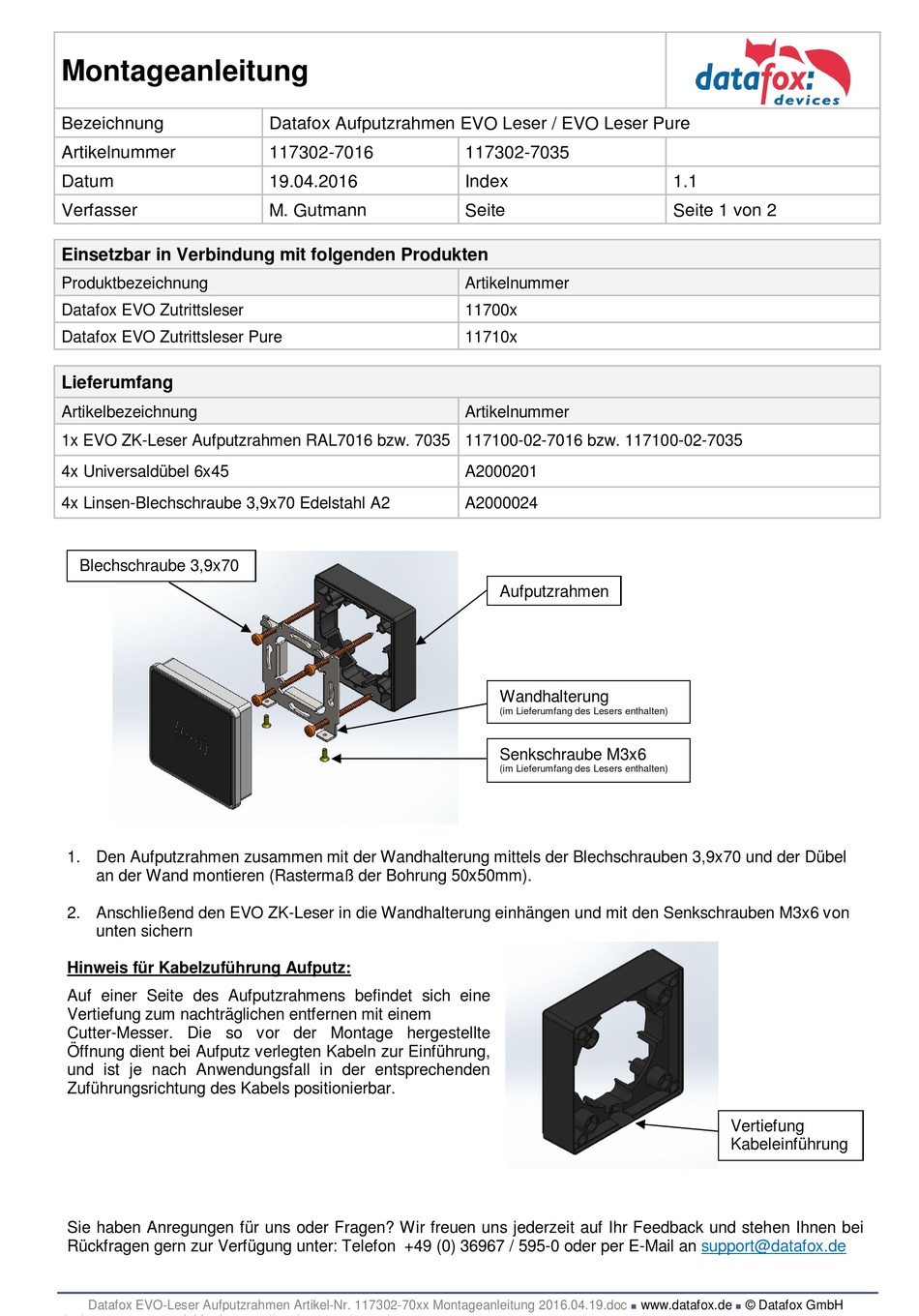

Datafox EVO Montageanleitung

Montageanleitung
Bezeichnung
Artikelnummer
Datum
Verfasser
Einsetzbar in Verbindung mit folgenden Produkten
Produktbezeichnung
Datafox EVO Zutrittsleser
Datafox EVO Zutrittsleser Pure
Lieferumfang
Artikelbezeichnung
1x EVO ZK-Leser Aufputzrahmen RAL7016 bzw. 7035 117100-02-7016 bzw. 117100-02-7035
4x Universaldübel 6x45
4x Linsen-Blechschraube 3,9x70 Edelstahl A2
Blechschraube 3,9x70
1. Den Aufputzrahmen zusammen mit der Wandhalterung mittels der Blechschrauben 3,9x70 und der Dübel
an der Wand montieren (Rastermaß der Bohrung 50x50mm).
2. Anschließend den EVO ZK-Leser in die Wandhalterung einhängen und mit den Senkschrauben M3x6 von
unten sichern
Hinweis für Kabelzuführung Aufputz:
Auf einer Seite des Aufputzrahmens befindet sich eine
Vertiefung zum nachträglichen entfernen mit einem
Cutter-Messer. Die so vor der Montage hergestellte
Öffnung dient bei Aufputz verlegten Kabeln zur Einführung,
und ist je nach Anwendungsfall in der entsprechenden
Zuführungsrichtung des Kabels positionierbar.
Sie haben Anregungen für uns oder Fragen? Wir freuen uns jederzeit auf Ihr Feedback und stehen Ihnen bei
Rückfragen gern zur Verfügung unter: Telefon +49 (0) 36967 / 595-0 oder per E-Mail an
Datafox EVO-Leser Aufputzrahmen Artikel-Nr. 117302-70xx Montageanleitung 2016.04.19.doc
Datafox Aufputzrahmen EVO Leser / EVO Leser Pure
117302-7016
19.04.2016
M. Gutmann
117302-7035
Index
Seite
Artikelnummer
11700x
11710x
Artikelnummer
A2000201
A2000024
Aufputzrahmen
Wandhalterung
(im Lieferumfang des Lesers enthalten)
Senkschraube M3x6
(im Lieferumfang des Lesers enthalten)
n
1.1
Seite 1 von 2
Vertiefung
Kabeleinführung
